目  录

1 Context

1.1 Context简介

1.1.1 Context的应用

1.1.2 缺省Context和非缺省Context

1.2 Context配置限制和指导

1.2.1 引擎组相关注意事项

1.2.2 分配VLAN时的注意事项

1.2.3 分配接口时的注意事项

1.3 Context配置任务简介

1.4 创建Context

1.5 将Context进驻安全引擎

1.5.1 配置安全引擎组

1.5.2 将Context进驻安全引擎组

1.6 为Context分配资源

1.6.1 为Context分配接口

1.6.2 为Context分配VLAN

1.6.3 限制Context的吞吐量

1.6.4 限制Context对象策略规则总数

1.6.5 限制Context会话并发数

1.6.6 限制Context会话新建速率

1.7 启动Context

1.8 为Context分配CPU/磁盘/内存资源

1.9 访问和管理Context

1.10 Context显示和维护

1.11 Context典型配置举例（集中式IRF设备）

1.12 Context典型配置举例（分布式设备）





1 Context

设备各款型对于本节所描述的特性支持情况有所不同，详细差异信息如下：

型号	特性	描述
M9006/M9010/M9014	Context	支持
F5000-S/F5000-C/F5010/F5020/F5040		支持
F1005/F1010/F1020/F1030/F1050/F1060/F1070/F1080		·     F1005/F1010不支持 ·     F1020/F1030/F1050/F1060/F1070/F1080支持
F1000-AK110/AK120/AK130/AK140/AK150/AK160/AK170/AK180		·     F1000-AK110/AK120不支持 ·     F1000-AK130/AK140/AK150/AK160/AK170/AK180支持
LSU3FWCEA0/LSUM1FWCEAB0/LSX1FWCEA1		支持
LSWM1FWD0/LSXM1FWDF1/LSPM6FWD/LSUM1FWDEC0/LSQM1FWDSC0/IM-NGFWX-IV		支持



1.1  Context简介

通过虚拟化技术将一台物理防火墙划分成多台逻辑防火墙，每台逻辑防火墙就称为一个Context。每个Context拥有自己专属的软硬件资源，独立运行。

对于用户来说，每个Context就是一台独立的防火墙，方便管理和维护；对于管理者来说，可以将一台物理设备虚拟成多台逻辑设备供不同的分支机构使用，可以保护现有投资，提高组网灵活性。

1.1.1  Context的应用

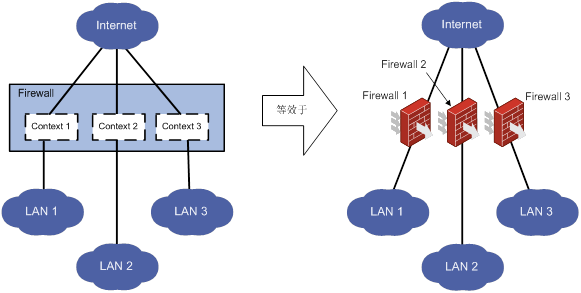

如图1-1所示，LAN 1、LAN 2和LAN 3是三个不同的局域网，它们通过同一台防火墙Firewall连接到外网。通过虚拟化技术，能让一台防火墙当三台防火墙使用。具体做法是，在Firewall上创建三个Context（Context 1、Context 2、Context 3），分别负责LAN 1、LAN 2、LAN 3的安全接入。LAN 1、LAN 2、LAN 3的网络管理员可以（也只能）分别登录到自己的防火墙进行配置、保存、重启等操作，不会影响其它网络的使用，其效果等同于LAN 1、LAN 2和LAN 3分别通过各自的防火墙Firewall 1、Firewall 2、Firewall 3接入Internet。

图1-1 Context组网示意图



1.1.2  缺省Context和非缺省Context

·     设备支持Context功能后，整台物理设备就是一个Context，称为缺省Context，如图1-1中的Firewall。当用户登录物理设备时，实际登录的就是缺省Context。用户在物理设备上的配置实质就是对缺省Context的配置。缺省Context的名称为Admin，编号为1。缺省Context不需要创建，不能删除。

·     与缺省Context相对应的是非缺省Context，如图1-1中的Context 1、Context 2、Context 3。非缺省Context是管理员在设备上通过命令行创建的，可分配给不同的接入网络使用。

·     缺省Context拥有对整台物理设备的所有权限，它可以使用和管理设备所有的资源。缺省Context下可以创建/删除非缺省Context，给非缺省Context分配CPU资源/磁盘/内存空间、接口、VLAN，没有分配的CPU资源/磁盘/内存空间、接口、VLAN由缺省Context使用和管理。

·     非缺省Context下不可再创建/删除非缺省Context，它只能使用缺省Context分配给自己的资源，并在缺省Context指定的资源限制范围内工作，不能抢占其他Context或者系统剩余的资源。

1.2  Context配置限制和指导

1.2.1  引擎组相关注意事项

·     一个Context只能绑定一个安全引擎组；一个安全引擎组可以和多个Context绑定。

·     一个防火墙插卡只能加入一个安全引擎组；一个安全引擎组中可以加入多个防火墙插卡。

·     如果将非缺省安全引擎组中的最后一个防火墙插卡移出，系统会自动删除该非缺省安全引擎组。

·     如果将防火墙插卡从一个安全引擎组移入其它安全引擎组，系统会自动重启该防火墙插卡，导致该防火墙插卡上的业务中断。请先规划安全引擎组，再配置。

1.2.2  分配VLAN时的注意事项

·     共享VLAN必须是设备上存在的VLAN。请先创建VLAN，再指定共享VLAN。

·     VLAN 1不能被共享。

·     端口的缺省VLAN不能被共享。

·     已经创建了VLAN接口的VLAN不能被共享。

1.2.3  分配接口时的注意事项

(1)     有些接口可以创建子接口，这样的接口我们称为父接口。分配父接口与子接口时：

·     不能将子接口独占分配给Context。

·     如果子接口已经被分配，则不能再分配其父接口。

·     如果父接口已经被分配，则不能再分配其子接口。

(2)     分配聚合接口与成员接口时：

·     聚合接口只能共享分配给Context。

·     不能将成员接口共享分配给Context。

(3)     如果接口已经被共享分配，则不能再独占分配。需将共享分配配置取消后，才能独占分配。

(4)     不允许独占分配逻辑接口。

(5)     当设备运行在IRF模式时，禁止将IRF物理端口分配给自定义Context。

(6)     当三层物理子接口与聚合子接口作为冗余口的成员端口时，禁止把其主接口共享给自定义Context。

1.3  Context配置任务简介

表1-1 Context配置任务简介

配置任务		说明	详细配置
创建Context		必选	1.4
将Context进驻安全引擎	配置安全引擎组	必选	1.5.1
	将Context进驻安全引擎组	必选	1.5.2
为context分配资源		可选	1.6
启动Context		必选	1.7
访问和管理Context		必选	1.8



1.4  创建Context

创建Context相当于构造了一台新的防火墙。

创建Context时，通过vlan-unshared参数可选择是否和其它Context共享VLAN：

·     如果选择和其它Context共享VLAN，需要在缺省Context内创建并配置VLAN，再分配给非缺省Context。共享VLAN由多个Context共同所有。

·     如果选择不和其它Context共享VLAN，请登录该Context，并使用vlan命令创建VLAN 1～VLAN 4094。Context各自使用和管理VLAN，互不干扰。

表1-2 创建Context

操作	命令	说明
进入系统视图	system-view	-
创建Context，并进入Context视图	context context-name [ id context-id ] [ vlan-unshared ]	缺省情况下，设备上存在缺省Context，名称为Admin，编号为1
配置Context的描述信息	description text	缺省情况下，缺省Context描述信息为DefaultContext。非缺省Context没有配置描述信息



1.5  将Context进驻安全引擎

设备各款型对于本节所描述的特性支持情况有所不同，详细差异信息如下：

型号	特性	描述
M9006/M9010/M9014	将Context进驻安全引擎	支持
F5000-S/F5000-C/F5010/F5020/F5040		不支持
F1005/F1010/F1020/F1030/F1050/F1060/F1070/F1080		不支持
F1000-AK110/AK120/AK130/AK140/AK150/AK160/AK170/AK180		不支持
LSU3FWCEA0/LSUM1FWCEAB0/LSX1FWCEA1		不支持
LSWM1FWD0/LSXM1FWDF1/LSPM6FWD/LSUM1FWDEC0/LSQM1FWDSC0/IM-NGFWX-IV		不支持



安全引擎是设备上的硬件。Context创建后，必须进驻安全引擎，才有实际运行的环境，才能运行业务。

M9006/M9010/M9014上通常配备多个安全引擎，安全引擎组用来组织和管理这些安全引擎。请先配置安全引擎组，再将Context进驻安全引擎组，这样，Context就能进驻安全引擎组中的所有安全引擎。

1.5.1  配置安全引擎组

安全引擎组用于组织和管理安全引擎。新创建的安全引擎组内没有安全引擎，必须先将安全引擎加入安全引擎组，才能使Context进驻到安全引擎。

一个安全引擎只能属于一个安全引擎组；一个安全引擎组下可添加多个安全引擎，系统会自动选举一个为主安全引擎，其它为备安全引擎。备安全引擎以备份身份运行，当主安全引擎不能正常工作时，会将一个备安全引擎升级为新的主安全引擎，替代原主安全引擎工作。

表1-3 配置安全引擎组

操作	命令	说明
进入系统视图	system-view	-
创建安全引擎组并进入该安全引擎组视图	blade-controller-team blade-controller-team-name [ id blade-controller-team-id ]	缺省情况下，设备上有一个缺省安全引擎组，名称为Default，编号为1 缺省引擎组内必须有安全引擎加入，并且安全引擎能够正常工作，否则系统不能正常运行
将安全引擎加入安全引擎组（分布式设备－独立运行模式）	location blade-controller slot slot-number cpu cpu-number	缺省情况下，安全引擎插入时会自动加入缺省安全引擎组
将安全引擎加入安全引擎组（分布式设备－IRF模式）	location blade-controller chassis chassis-number slot slot-number cpu cpu-number	缺省情况下，安全引擎插入时会自动加入缺省安全引擎组



1.5.2  将Context进驻安全引擎组

为了在Context上启动业务，用户必须将Context进驻安全引擎组。Context进驻安全引擎组后，会进驻安全引擎组内的所有安全引擎。

Context和安全引擎组的关系如下：

·     一个Context只能进驻一个安全引擎组。如果该Context已经进驻一个安全引擎组，请先执行undo location blade-controller-team命令退出已进驻的安全引擎组，再配置location blade-controller-team命令，进驻其它安全引擎组。

·     安全引擎组中加入新的安全引擎后，安全引擎组上已进驻的Context会自动进驻到新加入的安全引擎上，不需要再次配置。

表1-4 将Context进驻安全引擎组

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
将Context进驻安全引擎组	location blade-controller-team team-id	缺省情况下，缺省Context进驻了所有安全引擎组，非缺省Context没有进驻任何安全引擎组



1.6  为Context分配资源

1.6.1  为Context分配接口

设备上的所有接口都属于缺省Context，不属于任何非缺省Context。请给非缺省Context分配接口，它才能和网络中的其它设备通信。

为了提高防火墙接口的利用率，在给Context分配接口时，可以选择：

·     独占方式分配（不带share参数）。使用该方式分配的接口仅归该Context所有、使用。用户登录该Context后，能查看到该接口，并执行接口支持的所有命令。

·     共享方式分配（带share参数）：表示将一个接口分配给多个Context使用，这些Context共享这个物理接口，但是在各个Context内会创建一个同名的虚接口，这些虚接口具有不同的MAC地址和IP地址。设备从共享的物理接口接收报文后交给对应的虚拟接口处理；出方向，虚拟接口处理完报文后，会交给共享的物理接口发送。使用该方式，可以提高防火墙接口的利用率。通过共享方式分配的接口：

¡     在缺省Context内仍然存在该接口，该接口可执行接口支持的所有命令；

¡     在非缺省Context内，会新建一个同名接口，用户登录这些Context后，能查看到该接口，但只能执行shutdown、description以及网络/安全相关的命令。

表1-5 为Context分配接口

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
为Context分配接口	allocate interface { interface-type interface-number }&<1-24> [ share ]	二者选其一 缺省情况下，设备上的所有接口都属于缺省Context，不属于任何非缺省Context
	allocate interface interface-type interface-number1 to interface-type interface-number2 [ share ]



1.6.2  为Context分配VLAN

创建Context时，如果不选择vlan-unshared参数，则表示和其它Context共享VLAN。对于共享VLAN，请先在缺省Context内创建VLAN，再通过allocate vlan命令将指定VLAN分配给指定的Context使用。

表1-6 为Context分配VLAN

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
为Context分配VLAN	allocate vlan vlan-id&<1-24>	二者选其一 缺省情况下，没有为Context分配VLAN
	allocate vlan vlan-id1 to vlan-id2



1.6.3  限制Context的吞吐量

该配置对NSQM1FWDFG0/NSQM1FWDFGA1/NSQM1FWDFGB1/NSQM1FWDFGC1/NSQM1FWDFGD1/NSQM1FWDFGB0/NSQM1FWDFGC0插卡不生效。



如果多个Context进驻同一个安全引擎，则所有Context共同竞争安全引擎上的资源。安全引擎会按实际转发能力处理所有Context的报文。为了防止一个Context的报文过多而导致其它Context的报文被丢弃，需要限制Context的吞吐量。在计算Context的吞吐量时，协议报文不计算在内，即协议报文直接放行，不受吞吐量限制的约束。

需要注意的是，一个Context的吞吐量，是在其进驻的每个安全引擎内独立计算的，即Context在每个进驻的安全引擎上享有相同的吞吐量，多个报文分散在不同引擎处理时，实际吞吐量会大于限制的值。

表1-7 限制Context的吞吐量

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
设置Context的吞吐量限制	capability throughput { kbps | pps } value	缺省情况下，各Context不做吞吐量限制，按实际能力转发



1.6.4  限制Context对象策略规则总数

一个Context内可以配置多个对象策略，一个对象策略内包含多个规则。如果不加限制，会出现大量规则占用过多的内存的情况，影响Context的其它功能正常运行，或者影响到进驻同一个安全引擎的其它Context。所以，请根据需要为Context设置对象策略规则总数限制。当规则总数达到限制值时，后续不能新增规则。关于对象策略的详细描述请参见“安全配置指导”中的“对象策略”。

表1-8 限制Context对象策略规则总数

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
设置Context的对象策略规则总数限制	capability object-policy-rule maximum max-value	缺省情况下，不限制Context的规则总数



1.6.5  限制Context会话并发数

如果一个Context建立了太多会话表会导致其他Context的会话由于内存不够而无法建立，为了防止这种情况，需要限制Context建立会话表的数量。

需要注意的是：

·     Context会话并发数限制对本机流量不生效，例如：FTP、Telnet、SSH、HTTP和HTTP类型的七层负载均衡等业务。

·     一个Context的最大会话数，是在进驻的每个安全引擎内独立计算的，即Context进驻的每个安全引擎都有相同的最大会话数，多个报文分散在不同引擎处理时，实际建立的会话数会大于限制的值。

表1-9 为Context限制会话并发数

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
设置Context的单播会话并发数限制	capability session maximum max-number	缺省情况下，不限制该Context允许的单播会话并发数



1.6.6  限制Context会话新建速率

如果一个Context的会话新建速率过快会导致其他Context由于CPU处理能力不够而无法建立会话，为了防止这种情况，需要限制Context的会话新建速率。

需要注意的是：

·     Context会话新建速率限制对本机流量不生效，例如：FTP、Telnet、SSH、HTTP和HTTP类型的七层负载均衡等业务。

·     一个Context的会话新建速率，是在进驻的每个安全引擎内独立计算的，即Context进驻的每个安全引擎都有相同的会话新建速率，多个报文分散在不同引擎处理时，实际的会话新建速率会大于限制的值。

表1-10 为Context限制会话新建速率

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
设置Context的会话新建速率限制	capability session rate max-value	缺省情况下，不限制该Context允许的会话新建速率



1.7  启动Context

Context创建后需要执行context start命令，才能完成新Context的初始化，相当于上电启动。启动后，用户可以登录到该Context执行配置。

正常程序启动Context时，设备会先做一些检查（比如Context的主、备进程能否正常启动），满足条件后，才启动Context，该命令会保证主备的Context状态一致，如果某成员设备或安全引擎上的Context启动失败，则会导致所有该Context进程启动失败。正常程序启动的Context能更好的保证Context的业务正常运行，所以，通常情况下，使用context start命令启动Context即可。force参数用于以下场景：在IRF环境，如果主备倒换或者配置恢复过程中出现内存不足，会导致部分Context虽然可以处理业务，但因为它们的主、备进程状态不一致，这些Context一直停留在updating或者inactive状态。当内存资源恢复后，执行context start force命令，设备会在不中断业务的情况下，尽可能修复不正常的Context进程，让这些Context恢复到正常状态。

表1-11 启动Context

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
启动Context	context start [ force ]	-



在使用context start force前，用户可以通过display context、display system internal context configuration-status、display system internal context running-status命令查看Context的运行情况。



1.8  为Context分配CPU/磁盘/内存资源

Context进驻安全引擎组后，才能使用安全引擎组中安全引擎上的资源，包括CPU、磁盘和内存。如果多个Context进驻同一个安全引擎，这些Context会共享该安全引擎的CPU/磁盘/内存资源，为了防止一个Context过多的占用CPU/磁盘/内存，而导致其它Context无法运行，需要限制Context对CPU/磁盘/内存资源的使用。

(1)     CPU权重

当CPU无法满足所有Context的处理需求时，系统将按照CPU权重值为每个Context分配处理时间。通过调整Context的权重，可以使指定的Context获得更多的CPU资源，保证关键业务的运行。例如：在三个Context中，将处理关键业务的Context的CPU权重设置为2，其余两个Context的CPU权重设置为1，则当CPU处理能力不足时，将为关键业务Context提供2倍于其它Context的处理时间。

(2)     磁盘空间上限

执行limit-resource disk命令前，请使用display context resource命令查看Context当前实际已经使用的磁盘空间大小。配置值应大于Context当前实际已经使用的磁盘空间大小，否则，会导致Context申请新的磁盘空间失败，从而无法进行文件夹创建、文件拷贝和保存等操作。

请在Context启动后，配置磁盘上限。因为，Context创建后，如果没有启动，磁盘使用值为0，此时如果配置磁盘上限，请尽量不要配置过小的上限，否则，可能导致Context启动不了。

(3)     内存空间上限

执行limit-resource memory命令前，请使用display context resource命令查看Context当前实际已经使用的内存空间大小。配置值应大于Context当前实际已经使用的内存空间大小，否则，会导致Context申请内存失败引起功能异常。

请在Context启动后，再配置内存上限，并且配置的上限值不应过小，以免Context内业务申请不到内存后引起功能不正常。

表1-12 为Context分配CPU/磁盘/内存资源

操作	命令	说明
进入系统视图	system-view	-
进入Context视图	context context-name	-
指定Context的CPU权重	limit-resource cpu weight weight-value	缺省情况下，Context的CPU权重为10
配置Context可使用的磁盘空间上限（分布式设备－独立运行模式/集中式IRF设备）	limit-resource disk slot slot-number cpu cpu-number ratio limit-ratio	缺省情况下，进驻到同一安全引擎的所有Context共享该安全引擎的所有磁盘空间，每个Context可使用的磁盘空间上限为该安全引擎的空闲磁盘空间值 如果设备上有多块磁盘，该命令对所有磁盘生效
配置Context可使用的磁盘空间上限（分布式设备－IRF模式）	limit-resource disk chassis chassis-number slot slot-number cpu cpu-number ratio limit-ratio	缺省情况下，进驻到同一安全引擎的所有Context共享该安全引擎的所有磁盘空间，每个Context可使用的磁盘空间上限为该安全引擎的空闲磁盘空间值
配置Context可使用的内存空间上限（分布式设备－独立运行模式/集中式IRF设备）	limit-resource memory slot slot-number cpu cpu-number ratio limit-ratio	缺省情况下，进驻到同一安全引擎的所有Context共享该安全引擎的所有内存空间，每个Context可使用的内存空间上限为该安全引擎的空闲内存空间值
配置Context可使用的内存空间上限（分布式设备－IRF模式）	limit-resource memory chassis chassis-number slot slot-number cpu cpu-number ratio limit-ratio	缺省情况下，进驻到同一安全引擎的所有Context共享该安全引擎的所有内存空间，每个Context可使用的内存空间上限为该安全引擎的空闲内存空间值



1.9  访问和管理Context

只要用户和防火墙之间路由可达，就能使用switchto context命令，通过防火墙和Context的内部连接，登录Context。

表1-13 登录Context

操作	命令	说明
进入系统视图	system-view	-
登录Context	switchto context context-name	必选



用户登录Context后，可以在Context的用户视图执行quit命令来退出登录。此时，命令视图将从当前Context的用户视图返回到缺省Context的系统视图。

除了上述方式，用户还可以通过Context上的接口，使用该Context的IP地址进行Telnet/SSH登录。

1.10  Context显示和维护

在完成Context相关配置后，在任意视图下执行display命令，可以显示配置后Context的运行情况，通过查看显示信息，来验证配置的效果。

在用户视图下，用户可以执行reset命令清除不在位的安全引擎的数据信息。

表1-14 Context显示和维护

操作	命令
显示安全引擎组的信息(关于设备支持情况差异，请参见命令手册)	display blade-controller-team [ blade-controller-team-name | id blade-controller-team-id ]
显示Context的相关信息	display context [ name context-name ]
显示Context的接口列表	display context [ name context-name ] interface
显示Context对CPU/磁盘/内存资源的使用情况（分布式设备－独立运行模式/集中式IRF设备）	display context [ name context-name ] resource [ cpu | disk | memory ] [ slot slot-number cpu cpu-number ]
显示Context对CPU/磁盘/内存资源的使用情况（分布式设备－IRF模式）	display context [ name context-name ] resource [ cpu | disk | memory ] [ chassis chassis-number slot slot-number cpu cpu-number ]
显示Context的VLAN列表	display context [ name context-name ] vlan
清除指定安全引擎组中不在位的安全引擎的数据信息(关于设备支持情况差异，请参见命令手册)	reset blade-controller-team team-id member slot slot-number cpu cpu-number



1.11  Context典型配置举例（集中式IRF设备）

1. 组网需求

将设备Firewall虚拟成三台独立的防火墙：Context cnt1、Context cnt2、Context cnt3，并分给三个不同的用户网络用作接入防火墙。

·     LAN 1的用户多，业务需求复杂，因此需要给Context cnt1提供较大的磁盘/内存空间使用上限，以便保存配置文件、启动文件和系统信息等；Context cnt2使用系统缺省的磁盘空间；LAN 3人员规模小，上网流量比较少，对接入防火墙的配置及性能要求较低，因此对Context cnt3提供较低的CPU权重。

·     GigabitEthernet1/0/1和GigabitEthernet1/0/11分配给Context cnt1、GigabitEthernet1/0/2和GigabitEthernet1/0/12分配给Context cnt2、GigabitEthernet1/0/3和GigabitEthernet1/0/13分配给Context cnt3。

2. 组网图

图1-2 Context典型配置组网图



3. 配置步骤

(1)     配置Context cnt1

# 创建Context cnt1，设置描述信息。

<Sysname> system-view

[Sysname] context cnt1

[Sysname-context-2-cnt1] description context-1

# 配置Context cnt1磁盘使用上限为60%。

[Sysname-context-2-cnt1] limit-resource disk slot 1 cpu 0 ratio 60

# 配置Context cnt1内存使用上限为60%。

[Sysname-context-2-cnt1] limit-resource memory slot 1 cpu 0 ratio 60

# 配置Context cnt1的CPU权重为8。

[Sysname-context-2-cnt1] limit-resource cpu weight 8

# 将接口GigabitEthernet1/0/1和GigabitEthernet1/0/11分配给Context cnt1。

[Sysname-context-2-cnt1] allocate interface gigabitethernet 1/0/1 gigabitethernet 1/0/11

# 启动Context cnt1

[Sysname-context-2-cnt1] context start

It will take some time to start the context...

Context started successfully.

[Sysname-context-2-cnt1] quit

(2)     配置Context cnt2

# 创建Context cnt2，设置描述信息。

[Sysname] context cnt2

[Sysname-context-3-cnt2] description context-2

# 启动Context cnt2

[Sysname-context-3-cnt2] context start

It will take some time to start the context...

Context started successfully.

# 将接口GigabitEthernet1/0/2和GigabitEthernet1/0/12分配给Context cnt2。

[Sysname-context-3-cnt2] allocate interface gigabitethernet 1/0/2 gigabitethernet 1/0/12

[Sysname-context-3-cnt2] quit

(3)     配置Context cnt3

# 创建Context cnt3，设置描述信息。

[Sysname] context cnt3

[Sysname-context-4-cnt3] description context-3

# 配置Context cnt3的CPU权重为2。

[Sysname-context-4-cnt3] limit-resource cpu weight 2

[Sysname-context-4-cnt3] quit

# 启动Context cnt3。

[Sysname-context-4-cnt3] context start

It will take some time to start the context...

Context started successfully.

# 将接口GigabitEthernet1/0/3和GigabitEthernet1/0/13分配给Context cnt3。

[Sysname-context-4-cnt3] allocate interface gigabitethernet 1/0/3 gigabitethernet 1/0/13

[Sysname-context-4-cnt3] quit

完成上述配置后，可使用switchto context命令登录到指定的Context，进行业务相关的配置。

1.12  Context典型配置举例（分布式设备）

1. 组网需求

将设备Firewall虚拟成三台独立的防火墙：Context cnt1、Context cnt2、Context cnt3，并分给三个不同的用户网络用作接入防火墙。

·     LAN 1的用户多，业务需求复杂，因此需要给Context cnt1提供较大的磁盘/内存空间使用上限，以便保存配置文件、启动文件和系统信息等；Context cnt2使用系统缺省的磁盘空间；LAN 3人员规模小，上网流量比较少，对接入防火墙的配置及性能要求较低，因此对Context cnt3提供较低的CPU权重。

·     GigabitEthernet1/0/1和GigabitEthernet1/0/11分配给Context cnt1、GigabitEthernet1/0/2和GigabitEthernet1/0/12分配给Context cnt2、GigabitEthernet1/0/3和GigabitEthernet1/0/13分配给Context cnt3。

2. 组网图

图1-3 Context典型配置组网图



3. 配置步骤

(1)     配置安全引擎组test

# 创建安全引擎组test。

<Sysname> system-view

[Sysname] blade-controller-team test

# 将3号槽位cpu号为1的安全引擎加入该安全引擎组。

[Sysname-blade-controller-team-2-test] location blade-controller slot 3 cpu 1

This operation will also reboot the blade controller. Continue? [Y/N]:y

[Sysname-blade-controller-team-2-test] quit

(2)     配置Context cnt1

# 创建Context cnt1，设置描述信息。

[Sysname] context cnt1

[Sysname-context-2-cnt1] description context-1

# 设置cnt1进驻安全引擎组test（编号为2）。

[Sysname-context-2-cnt1] location blade-controller-team 2

# 配置Context cnt1在3号槽位CPU号为1的安全引擎上的磁盘使用上限为60%。

[Sysname-context-2-cnt1] limit-resource disk slot 3 cpu 1 ratio 60

# 配置Context cnt1在3号槽位cpu号为1的安全引擎上的内存使用上限为60%。

[Sysname-context-2-cnt1] limit-resource memory slot 3 cpu 1 ratio 60

# 配置Context cnt1的CPU权重为8。

[Sysname-context-2-cnt1] limit-resource cpu weight 8

# 启动Context cnt1。

[Sysname-context-2-cnt1] context start

It will take some time to start the context...

Context started successfully.

# 将接口GigabitEthernet1/0/1和GigabitEthernet1/0/11分配给Context cnt1。

[Sysname-context-2-cnt1] allocate interface gigabitethernet 1/0/1 gigabitethernet 1/0/11

[Sysname-context-2-cnt1] quit

(3)     配置Context cnt2

# 创建Context cnt2，设置描述信息

[Sysname] context cnt2

[Sysname-context-3-cnt2] description context-2

# 设置cnt2进驻安全引擎组test（编号为2）。

[Sysname-context-3-cnt2] location blade-controller-team 2

# 启动Context cnt2。

[Sysname-context-3-cnt2] context start

It will take some time to start the context...

Context started successfully.

# 将接口GigabitEthernet1/0/2和GigabitEthernet1/0/12分配给Context cnt2。

[Sysname-context-3-cnt2] allocate interface gigabitethernet 1/0/2 gigabitethernet 1/0/12

[Sysname-context-3-cnt2] quit

(4)     配置Context cnt3

# 创建Context cnt3，设置描述信息

[Sysname] context cnt3

[Sysname-context-4-cnt3] description context-3

# 设置cnt3进驻安全引擎组test（编号为2）。

[Sysname-context-4-cnt3] location blade-controller-team 2

#配置Context cnt3的CPU权重为2。

[Sysname-context-4-cnt3] limit-resource cpu weight 2

# 启动Context cnt3。

[Sysname-context-4-cnt3] context start

It will take some time to start the context...

Context started successfully.

# 将接口GigabitEthernet1/0/3和GigabitEthernet1/0/13分配给Context cnt3。

[Sysname-context-4-cnt3] allocate interface gigabitethernet 1/0/3 gigabitethernet 1/0/13

[Sysname-context-4-cnt3] quit

完成上述配置后，可使用switchto context命令登录到指定的Context，进行业务相关的配置。
