华为防火墙虚拟系统间互访

华为防火墙虚拟系统间互访

组网需求

如下图所示，某企业园区部署了一台FW作为接入网关。根据部门不同，网络划分为研发部门和销售部门，且为这两个部门单独划分一个防火墙虚拟系统，具体需求如下：

研发部门和销售部门都可以访问Internet。

研发部门和非研发部门之间相互隔离，但是两个部门之间特定的员工可以互访。

研发部门和销售部门的业务量差不多，所以为它们分配相同的虚拟系统资源。

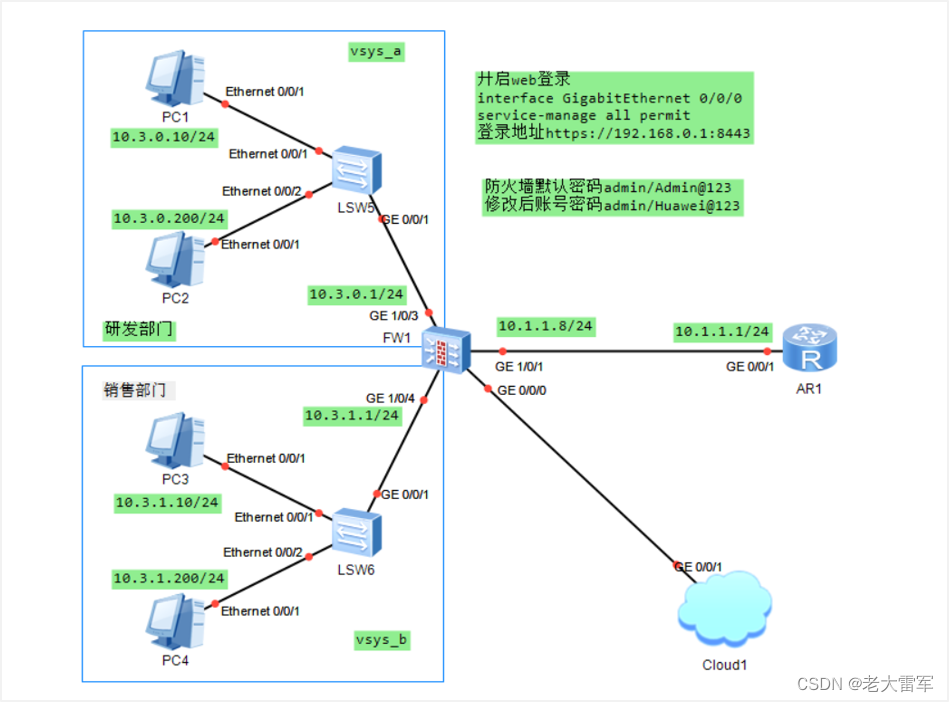

虚拟系统间互访组网图

数据规划

项目	数据规划
根系统	虚拟接口：virtual-if 0 虚拟接口IP地址：172.16.0.1/24 虚拟接口所属安全区域：trust 外网接口：GE1/0/1 外网接口IP地址：10.1.1.8/24 外网接口所属安全区域：untrust
vsys_a	虚拟系统名：vsys_a 虚拟接口：virtual-if 1 虚拟接口IP地址：172.16.1.1/24 虚拟接口所属安全区域：untrust 私网接口：GE1/0/3 私网接口IP地址：10.3.0.1/24 私网地址范围：10.3.0.0/24 私网接口所属安全区域：trust 允许访问Internet的地址范围：10.3.0.0/24 允许vsys_b访问vsys_a的地址范围： vsys_b：10.3.1.101--254 vsys_a：10.3.0.101--254
vsys_b	虚拟系统名：vsys_b 虚拟接口：virtual-if 2 虚拟接口IP地址：172.16.2.1/24 虚拟接口所属安全区域：untrust 私网接口：GE1/0/4 私网接口IP地址：10.3.1.1/24 私网地址范围：10.3.1.0/24 私网接口所属安全区域：trust 允许访问Internet的地址范围：10.3.1.0/24 允许vsys_a访问vsys_b的地址范围： vsys_a：10.3.1.101—254 vsys_b：10.3.1.101--254
资源类	名称：r1 会话保证值：500 会话最大值：1000 用户数：100 用户组：10 策略数：100 最大带宽：5M

配置思路

根系统管理员在根系统下开启vsys能力并创建资源类

根系统管理员在根系统下分别创建虚拟系统vsysa、vsysb并为每个虚拟系统分配资源。

根系统管理员在根系统下为vsys间互访的员工配置路由。

根系统管理员在根系统下配置访问外网的路由和安全策略和NAT策略

根系统管理员为虚拟系统vsysa配置IP地址、路由和安全策略。

根系统管理员为虚拟系统vsysb配置IP地址、路由和安全策略。

操作步骤 1 在根系统下

1、根系统管理员分别创建虚拟系统vsysa和vsysb，并为其分配资源。

#开启虚拟系统功能。

<FW> system-view

[FW] vsys enable

# 配置资源类。

[FW] resource-class r1

[FW-resource-class-r1] resource-item-limit session reserved-number 500 maximum 1000

[FW-resource-class-r1] resource-item-limit policy reserved-number 100

[FW-resource-class-r1] resource-item-limit user reserved-number 100

[FW-resource-class-r1] resource-item-limit user-group reserved-number 10
