十字链表画法

24年的408真题出现了十字链表考点，这个对于很多同学是拿不到这两分的，很多同学复习的时候是知道有这个知识点，但是看到因为第一遍搞不懂干脆就放弃了，有的因为知识性的记忆遗漏从而丢分，究其根本其实是因为不理解十字链表的构造画法，接下来我将一步一步画图说明，希望能帮助到大家，同时有什么想法的欢迎在评论区指出。

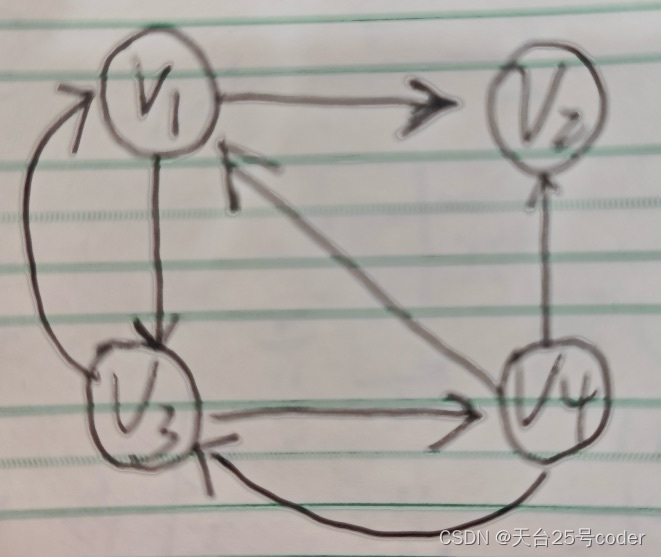

给出有向图如下

第一步，画出顶点节点，这里对十字链表的顶点节点和弧节点做下说明（很重要，帮助理解画法）

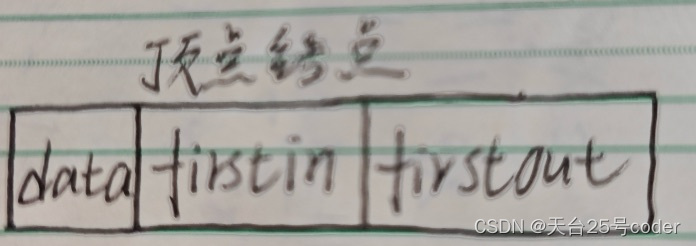

首先是顶点节点，如下



其中，data存放节点数据信息，first in存放以此节点为头节点的弧的指向（指向此弧的尾节点），first out存放以此节点为尾节点的弧的指向（指向此弧的头节点）；

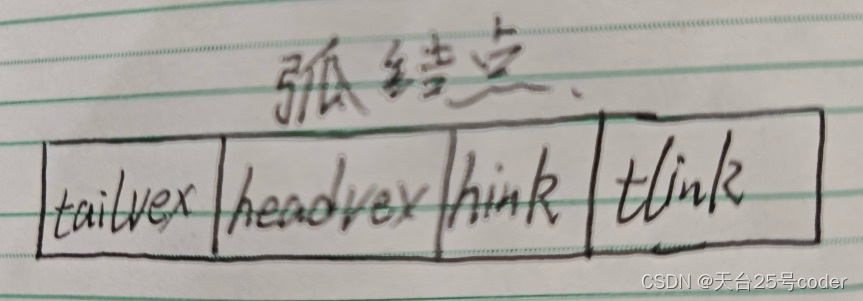

其次是弧节点，如下

其中，tailvex和headvex分别存放弧尾和弧头两个顶点的编号 ，hlink指向弧头相同的下一个弧节点（不好理解可以先不看这种解释，往后看），think指向弧尾相同的下一个弧节点；

第二步，画横向的指针指向

例如对于
