PlantUML描述《分析模式》第2章“当责”（2）

PlantUML描述《分析模式》第2章“当责”（1）

---

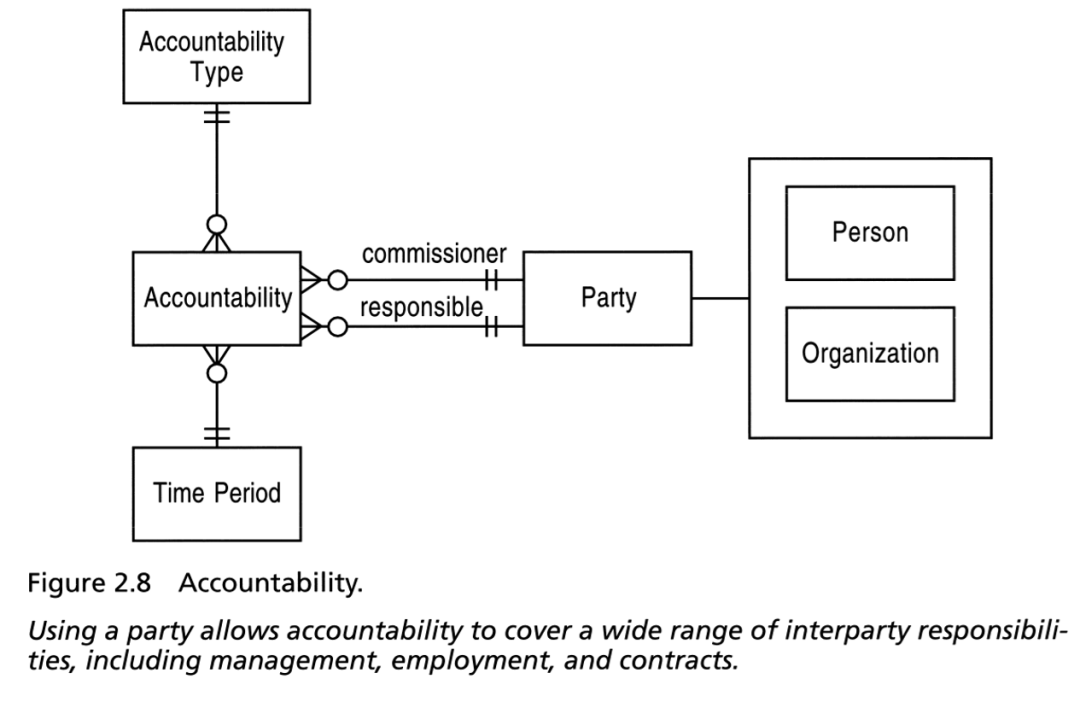

原图2.8

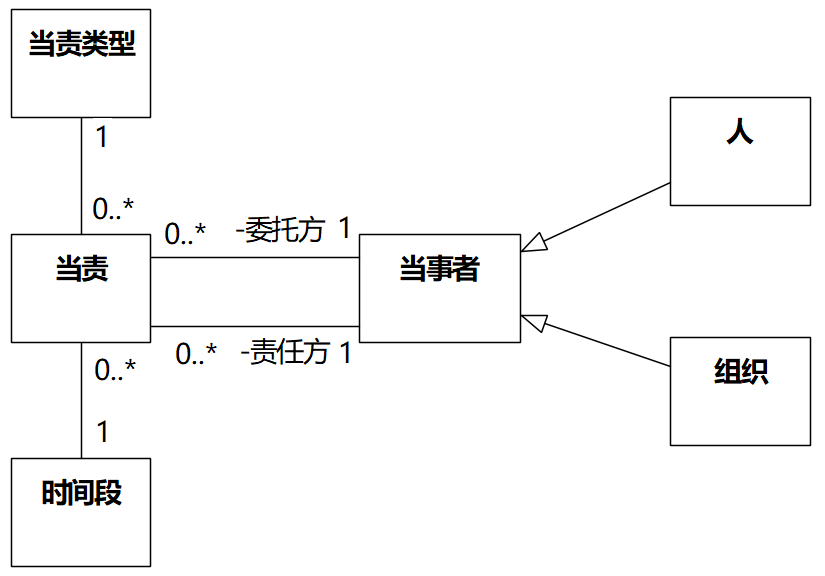

EA绘制

图2.8 当责。

使用当事者，当责可以涵盖广泛的当事者间责任，包括管理、雇佣和合约。

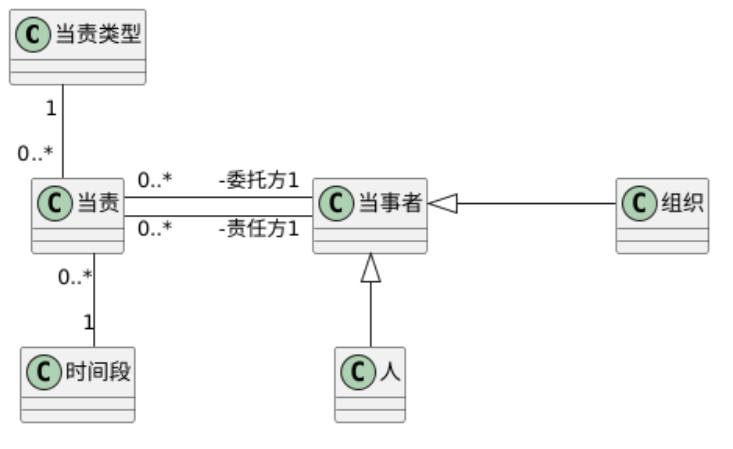

PlantUML

@startuml

skinparam linetype ortho

skinparam ranksep 60

skinparam nodesep 120

class 当责类型

class 当责

class 时间段

class 当事者

class 人

class 组织

当责类型 "1" -- "0..*" 当责

时间段 "1" -- "0..*" 当责

当责 "0..*" -- "-委托方1" 当事者

当责 "0..*" -- "-责任方1" 当事者

当事者 <|-- 人

当事者 <|-- 组织

当责类型 -[hidden]down- 当责

当责 -[hidden]down- 时间段

当责 -[hidden]right- 当事者

当事者 -[hidden]right- 组织

@enduml

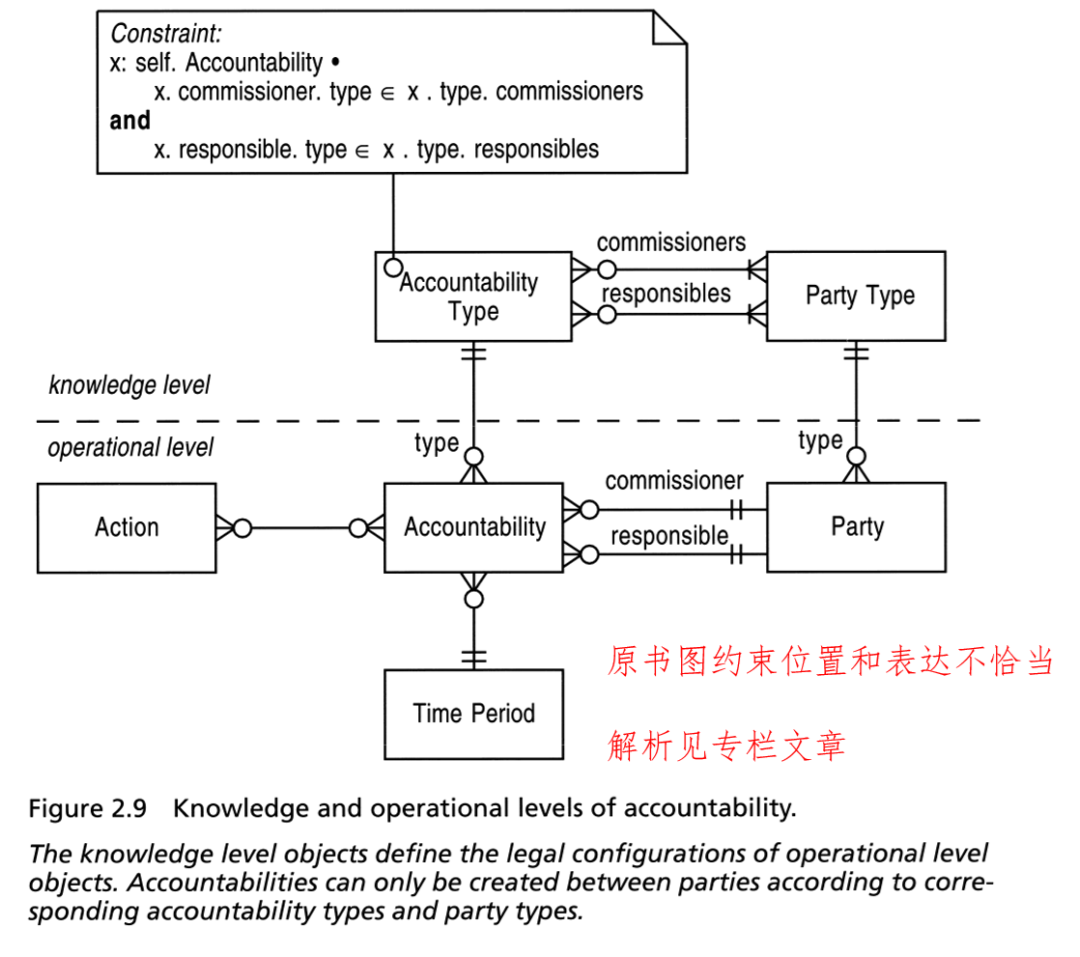

原图2.9

EA绘制
