第2章图2.6-2.10《分析模式》原图和UML图对比

DDD领域驱动设计批评文集

做强化自测题获得“软件方法建模师”称号

《软件方法》各章合集

---

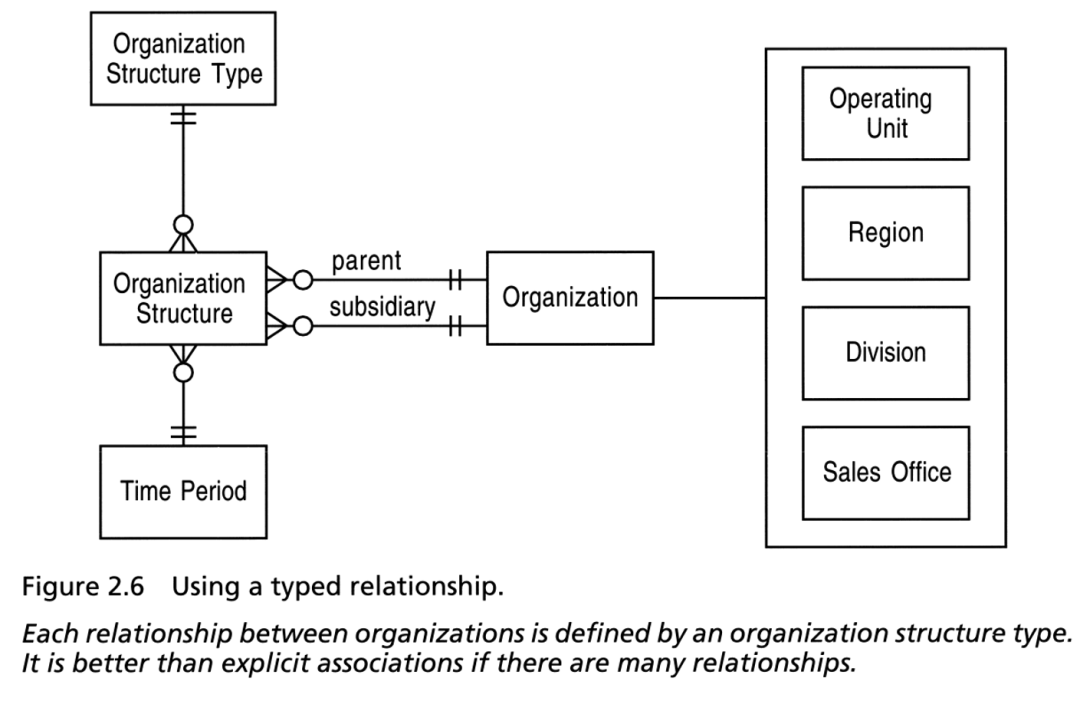

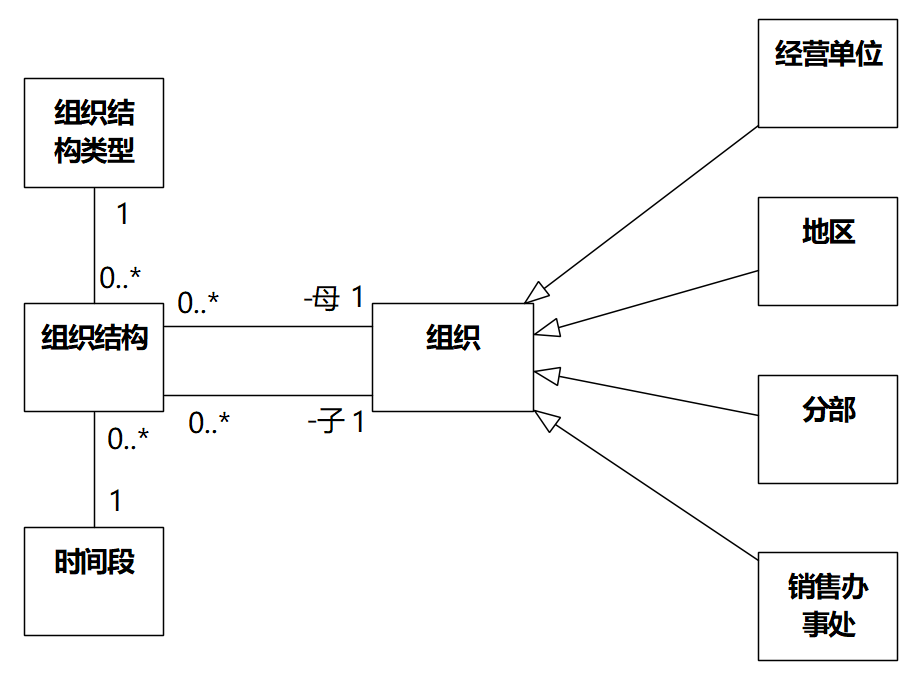

图2.6 使用类型化关系。

组织之间的每一个关系都由一个组织结构类型定义。如果有很多个关系，这样做比显式关联更好。

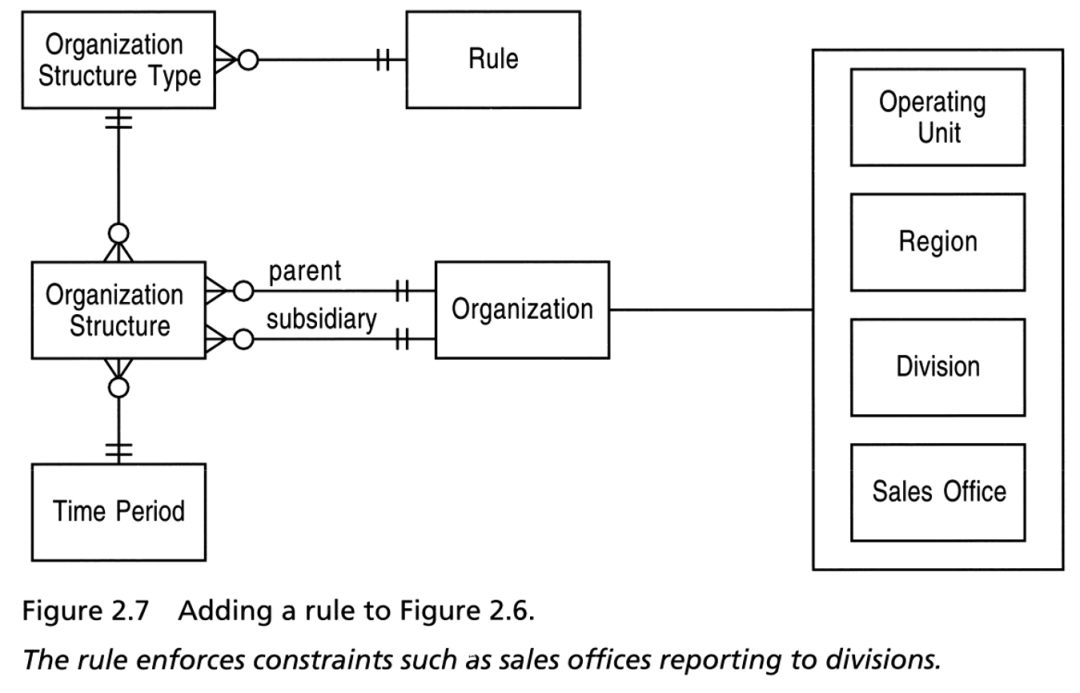

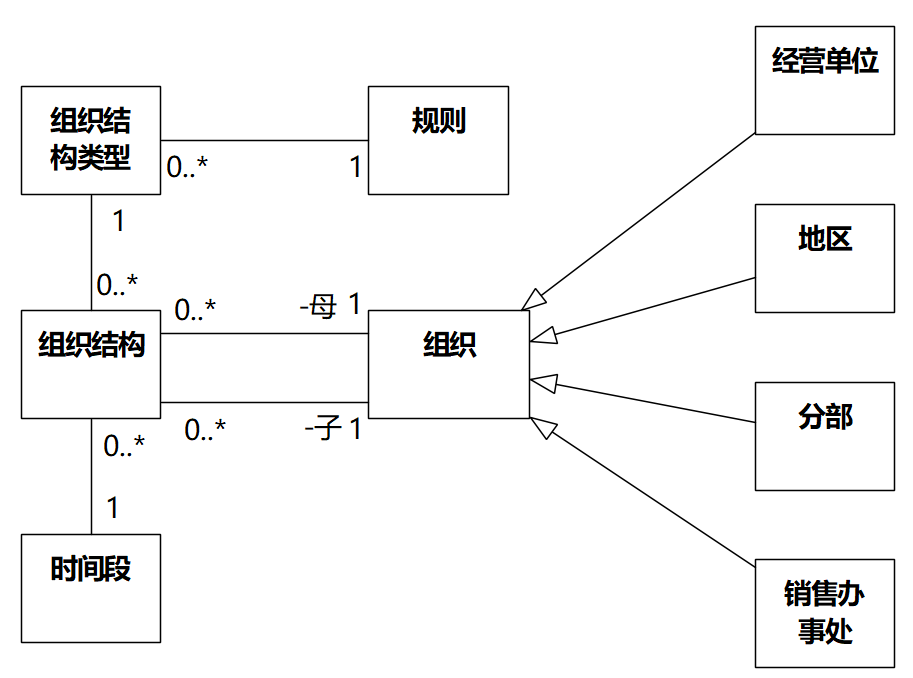

图2.7 给图2.6添加规则。

该规则强制执行约束，例如销售办事处向分部汇报。

建模示范视频全程字幕，umlchina.com/url/video.html

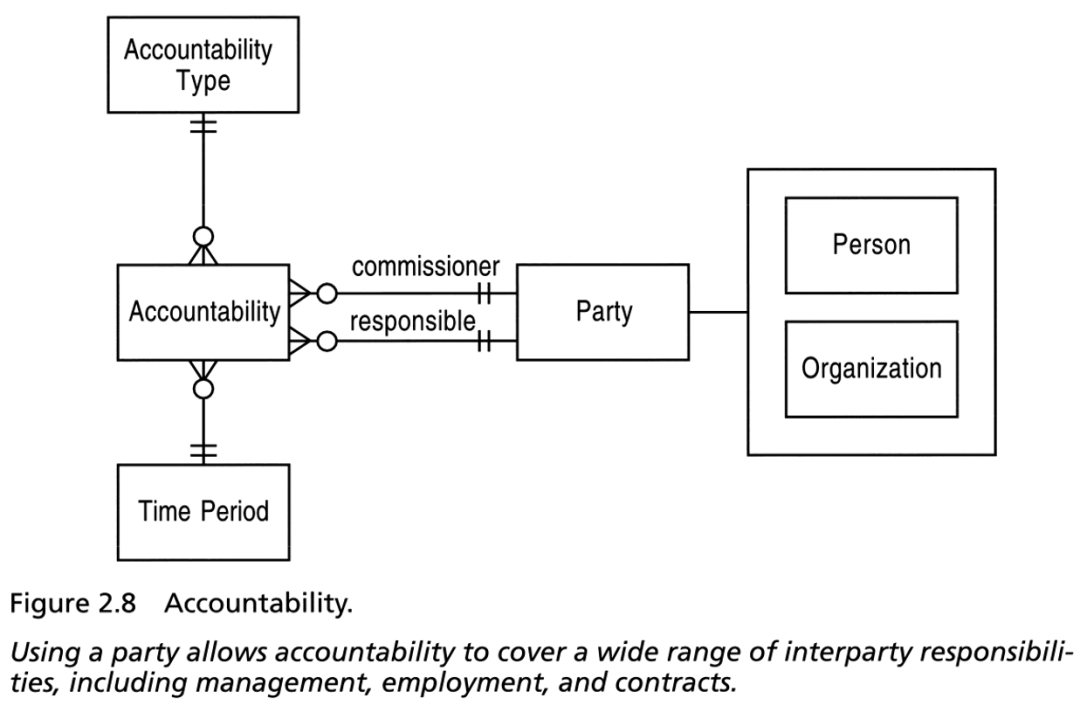

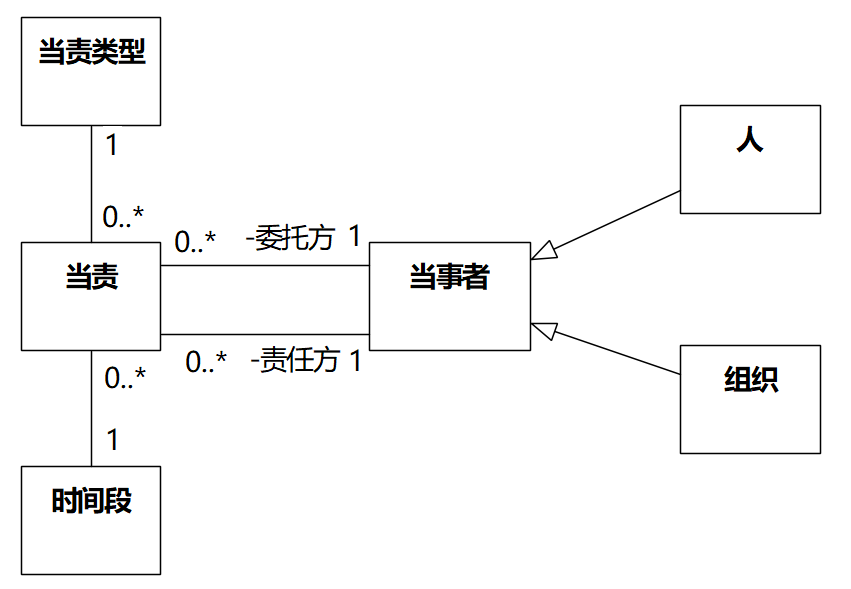

图2.8 当责。

使用当事者，当责可以涵盖广泛的当事者间责任，包括管理、雇佣和合约。

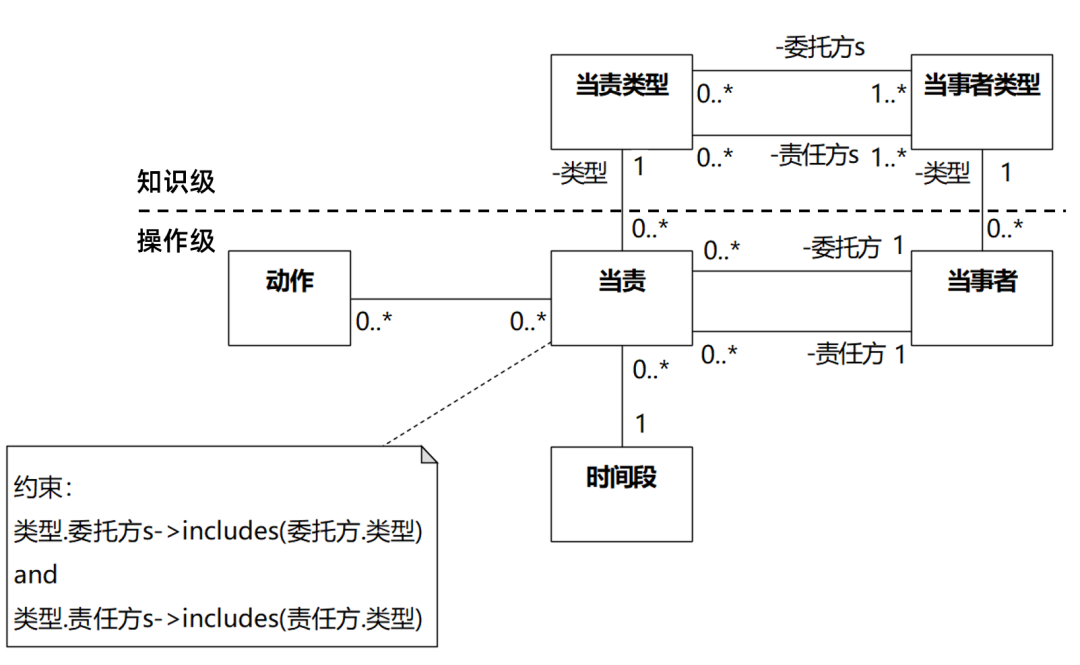

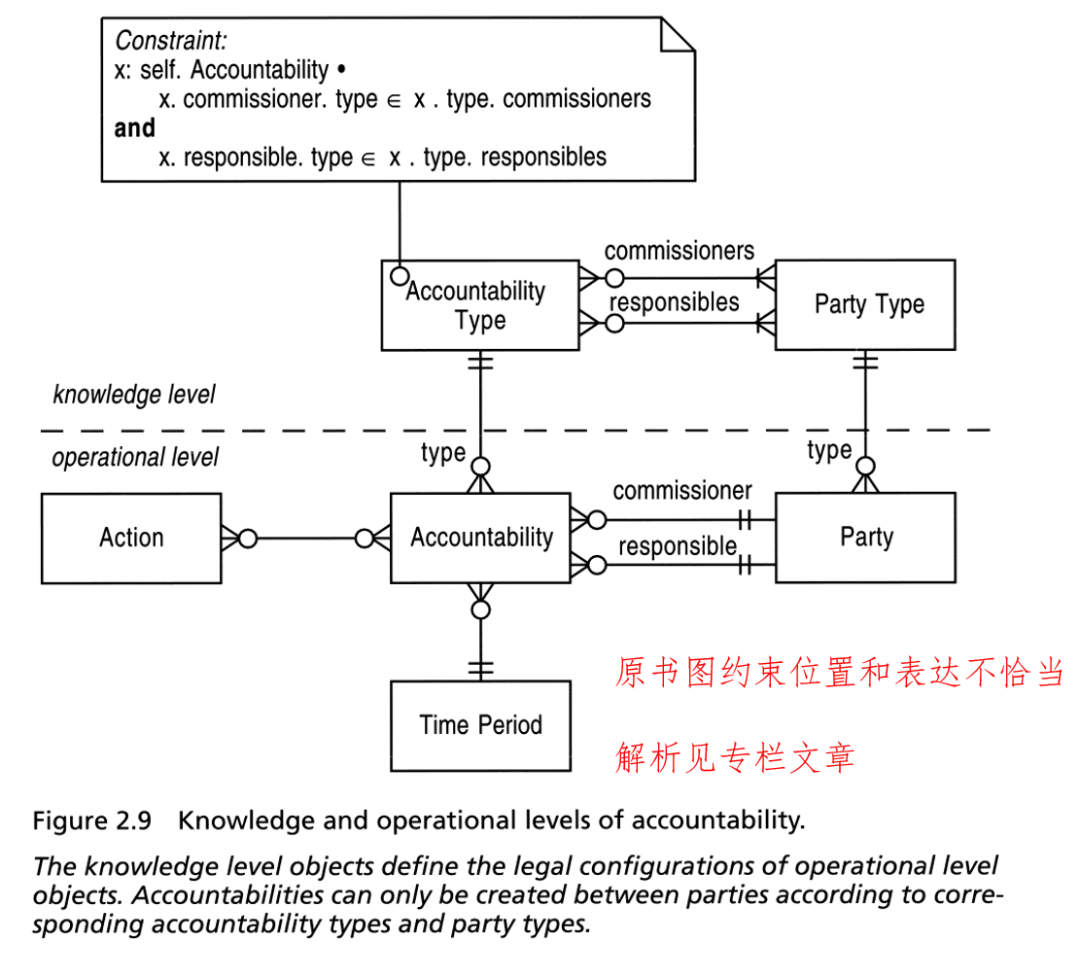

图2.9 当责的知识级和操作级。

知识级对象定义操作级对象的合法配置。只能根据相应的当责类型和当事者类型在当事者之间创建当责。

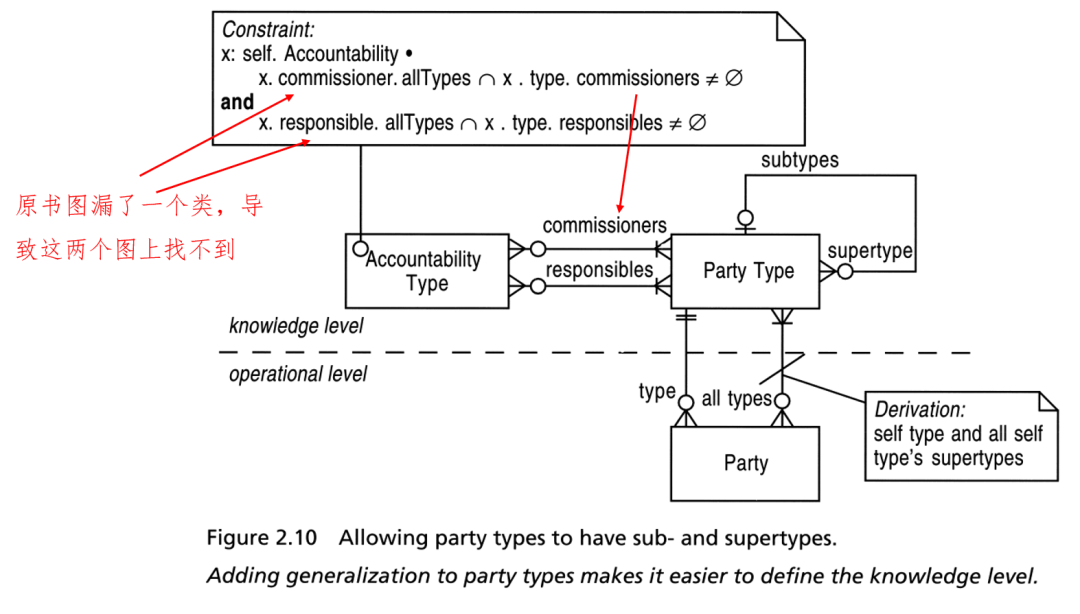

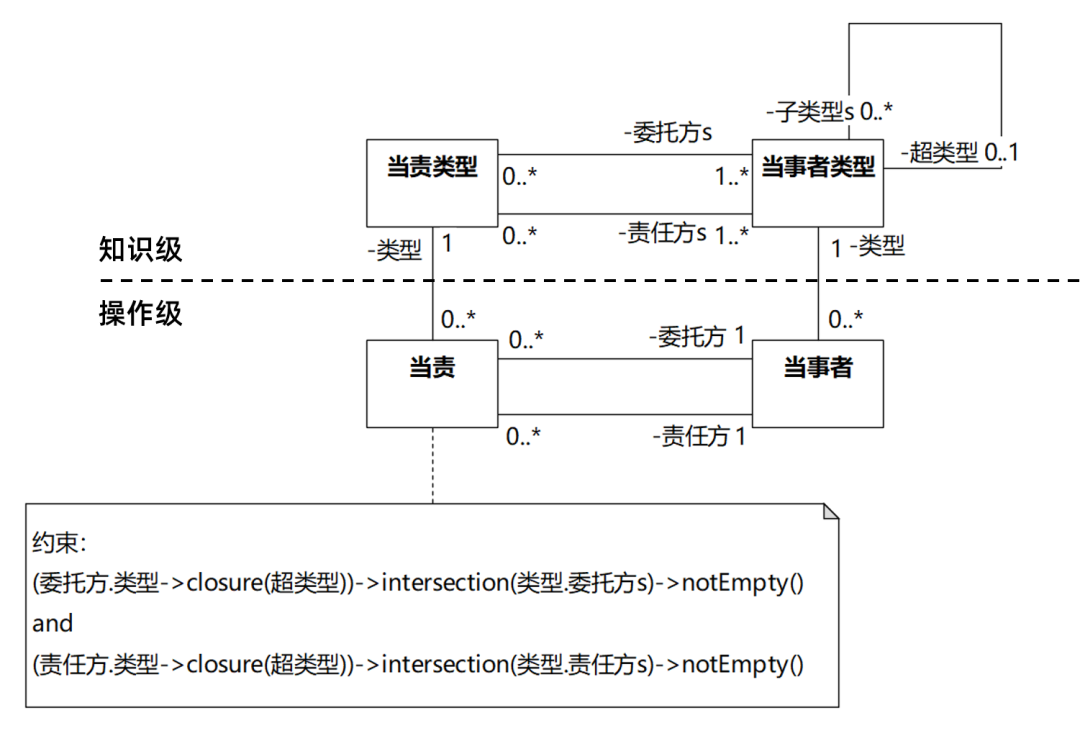

图2.10 允许当事者类型具有子类型和超类型。

给当事者类型添加泛化使定义知识级变得更容易
