第2章图2.1-2.5《分析模式》原图和UML图对比

DDD领域驱动设计批评文集

做强化自测题获得“软件方法建模师”称号

《软件方法》各章合集

---

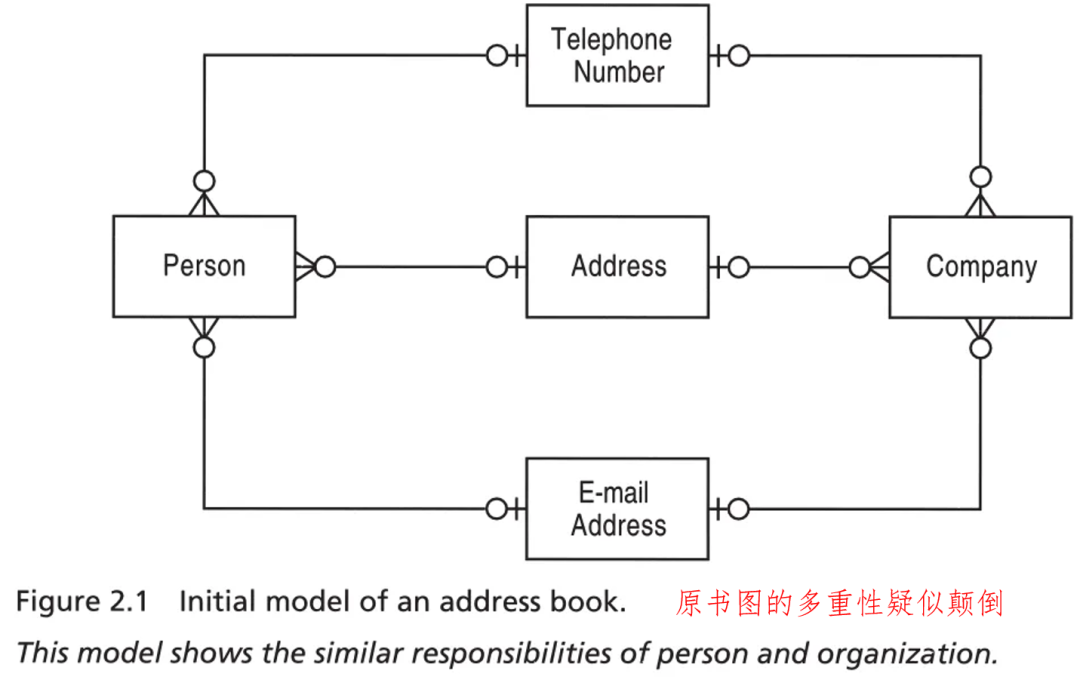

图2.1 通讯录的初始模型。

这个模型展示了人和组织的相似责任。

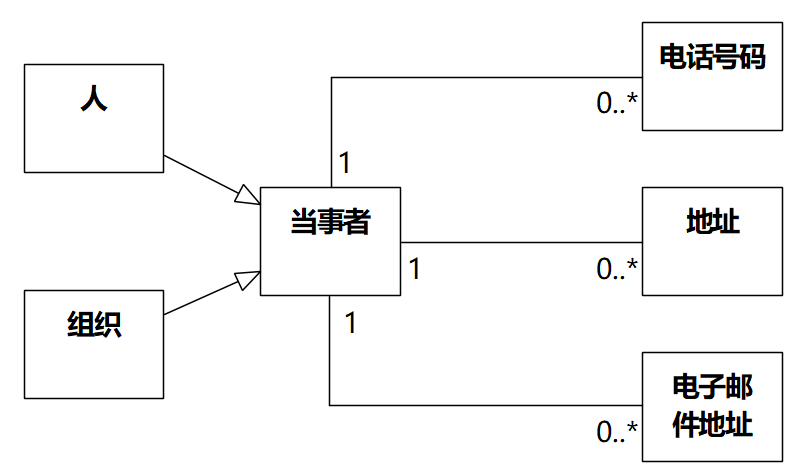

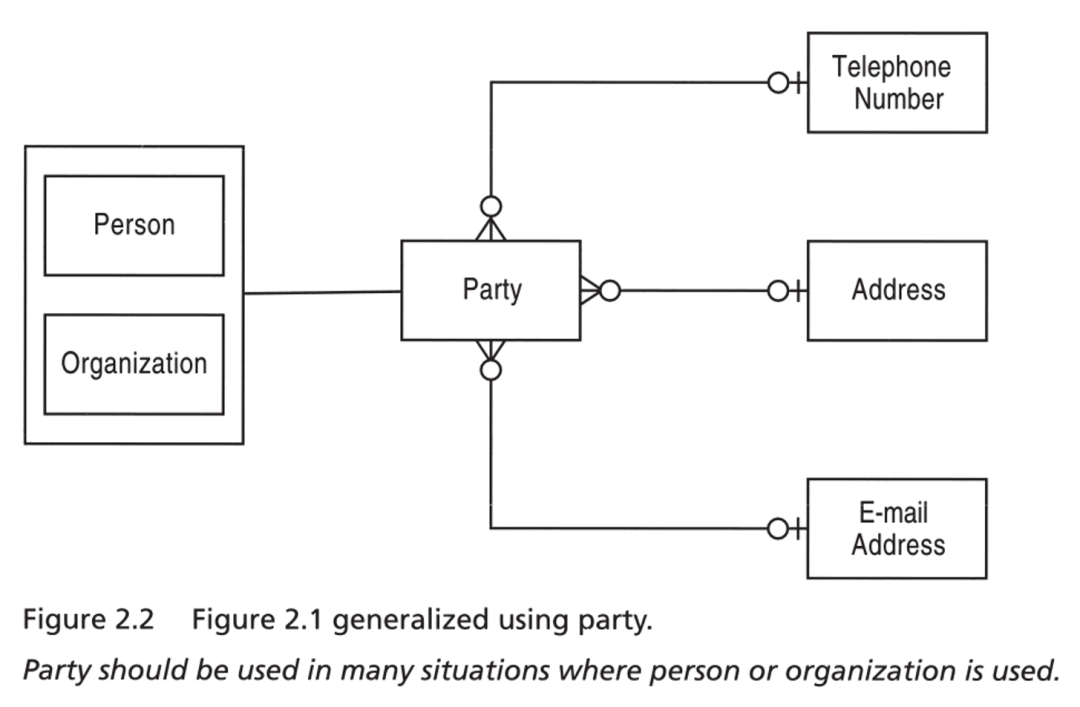

图2.2 使用当事者来泛化之后的图2.1 。

很多用到人或组织的情形，应该使用当事者。

建模示范视频全程字幕，umlchina.com/url/video.html

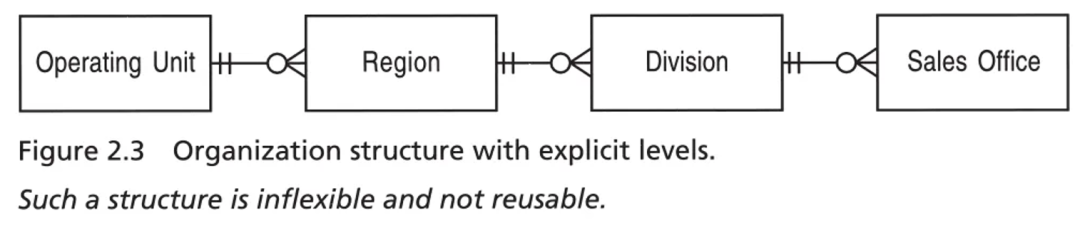

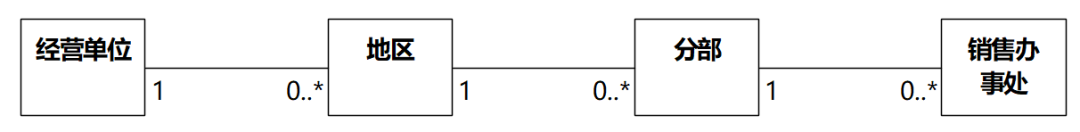

图2.3 用显式级别表示的组织结构。

这样一个结构不灵活又难以复用。

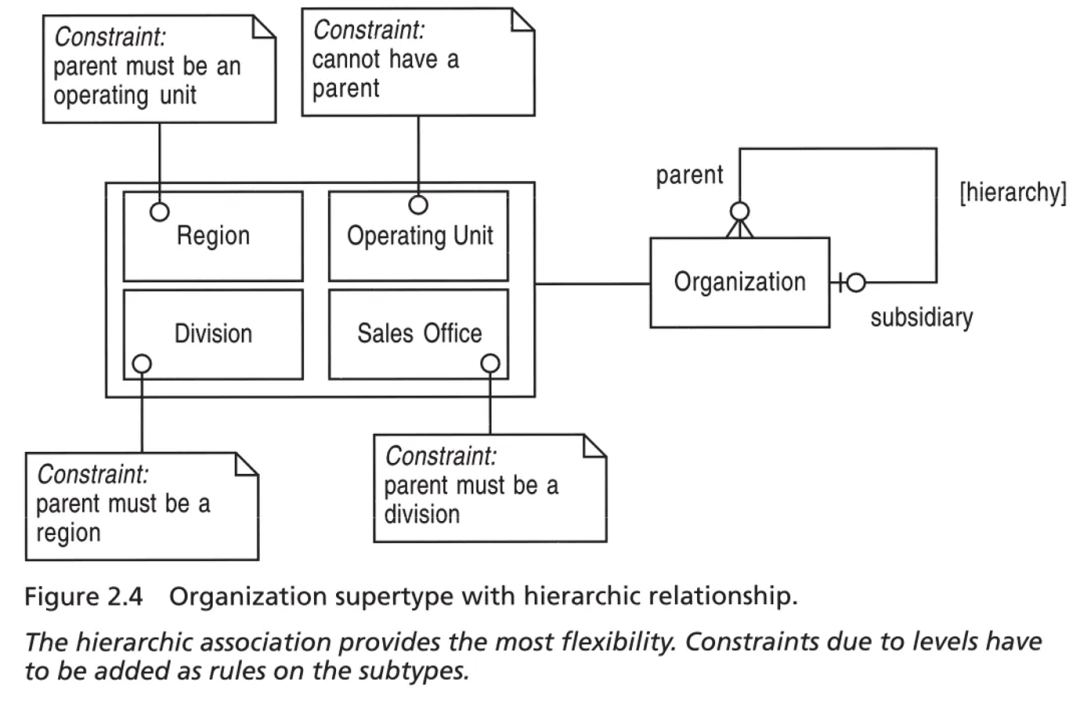

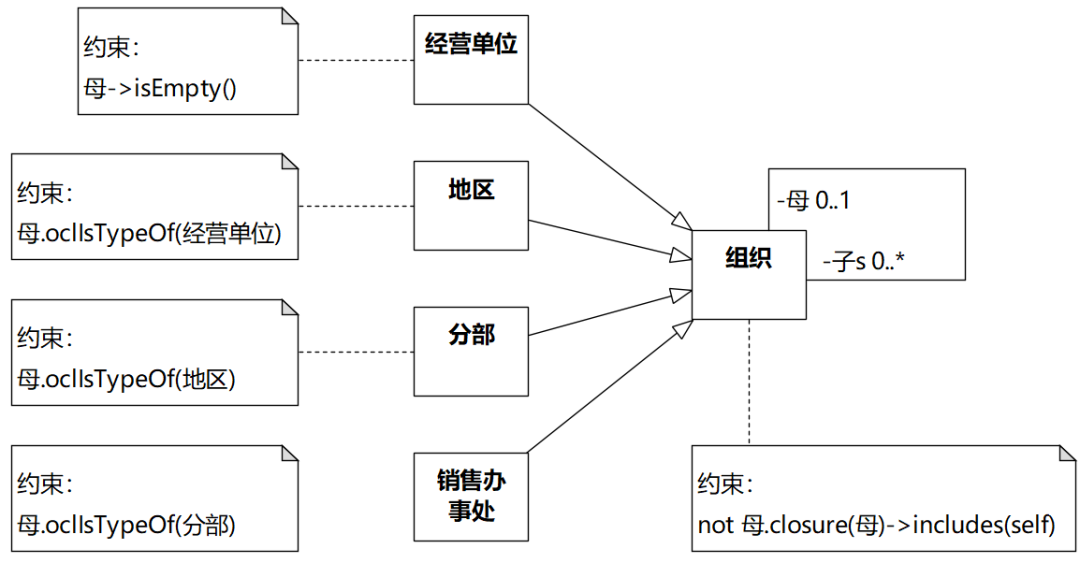

图2.4 带层级关系的组织超类型。

层级关联提供了最大的灵活性。级别导致的约束必须作为规则添加在子类型上。

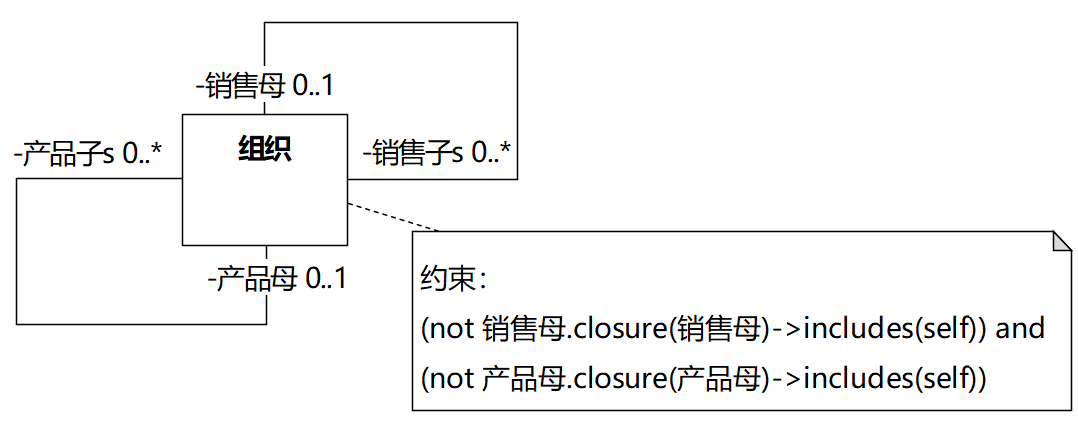

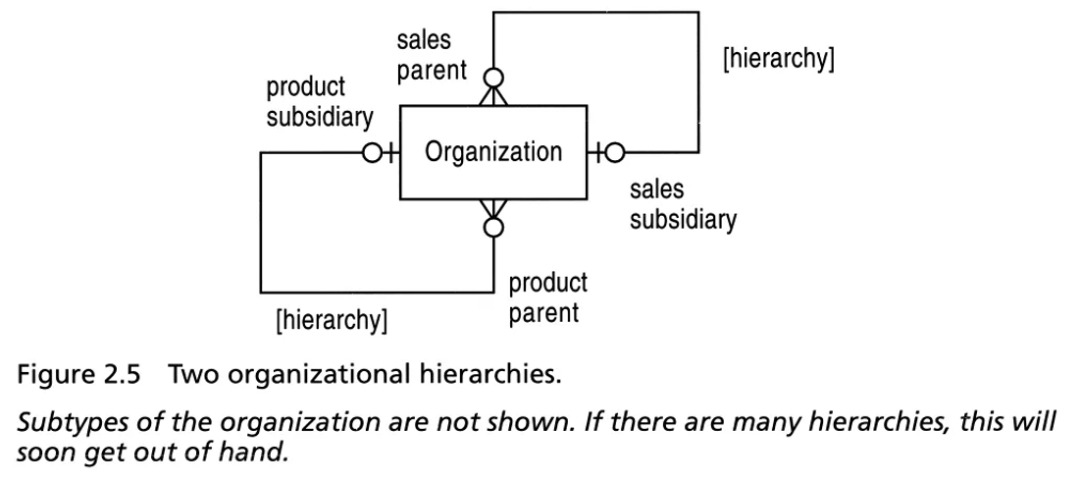

图2.5 两个组织层级结构。

组织的子类型未展示。如果有很多层级结构，这个模型将很快失控。
