这个新闻中心后台管理的活动图对吗

Regina(414***58) 12:12:00

Regina(41***58) 12:13:14

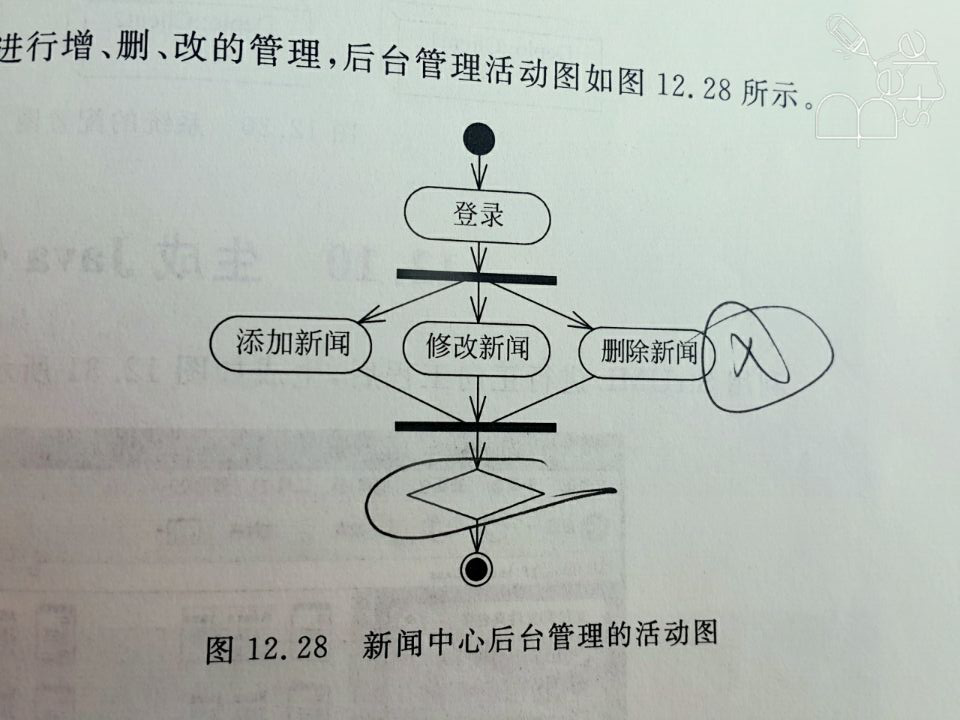

想请假各位 这种活动图画的对吗
南不暖(669***818) 12:13:35
不对
南不暖(669***818) 12:13:48
这个表示并发的意思
空灵大师/shq(457***439) 12:14:06
对，不是并发
空灵大师/shq(457***439) 12:14:11
而是分支
潘加宇(3504847) 17:29:18

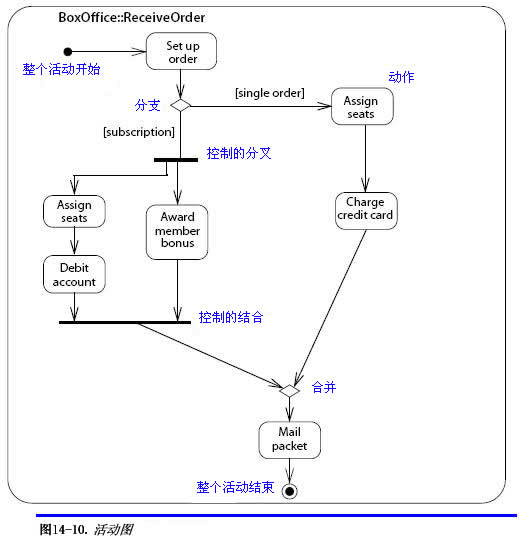

不对的，分叉-结合中各个分叉的活动都要做完才能往下走的，只不过谁先谁后无所谓。比照我们翻译的《UML参考手册》的例子：

所给的错误图中，应该改为分支，走那个分支，由某人的大脑决定。不过，这样的"流程"没什么价值，说明流程建模的视角搞错了。要画的是各个人脑系统和电脑系统协作的流程，例如"出现突发事件"的流程，"宣传部下令封杀"的流程……而不是一个人面对电脑能做什么，就把几十个功能列出来，想做什么就做什么。

---
