8.5 矢量图层点要素分级（Graduated）渲染使用

前言

• 前面介绍了矢量-点要素-单一符号以及矢量-点要素-分类符号的用法
• 本章介绍分级（Graduated）渲染
• 说明：文章中的示例代码均来自开源项目qgis_cpp_api_apps

分级（Graduated）渲染

根据数值大小（数据表的连续变量），利用配色方案（Color ramp）设置不同的颜色。

• 以myplaces.shp为例分别介绍分级渲染在qgis软件中的使用以及二次开发中如何使用分级渲染

QGis

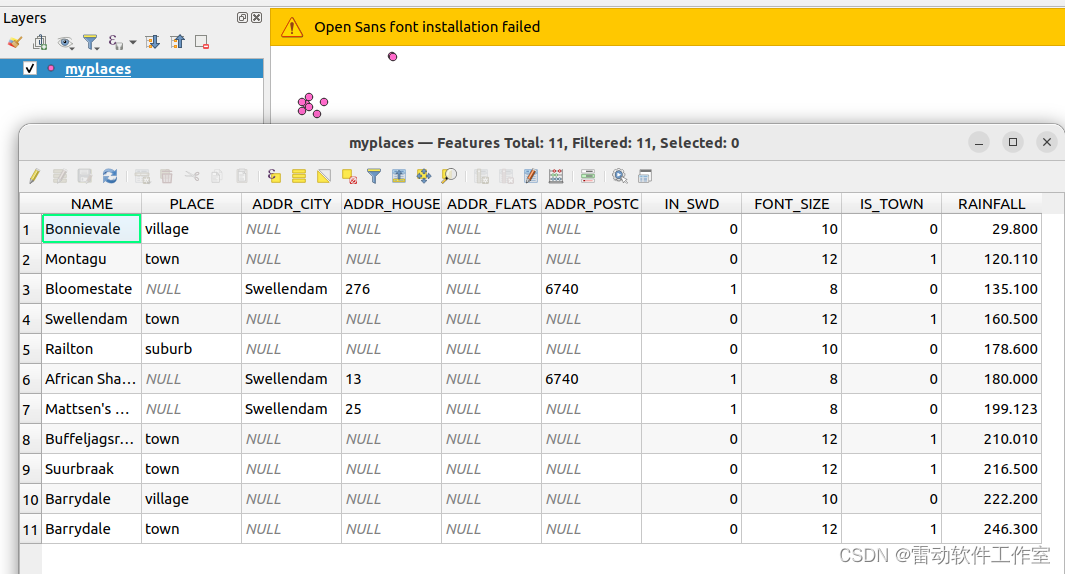

• myplaces.shp图层有一个RAINFALL属性，代表各个地点的降水量，属性表见下图

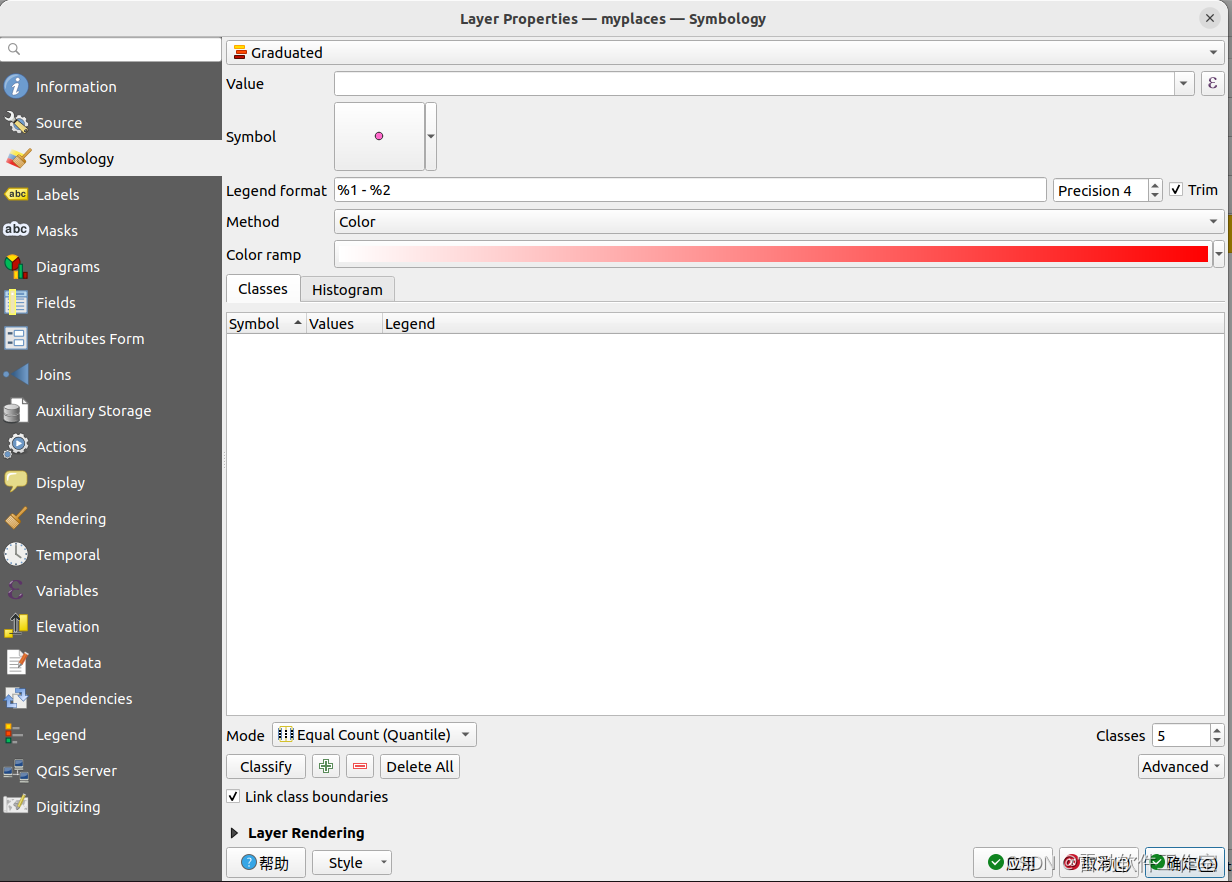

• 在图层属性选项中，选择分级（Graduated）渲染，如下图

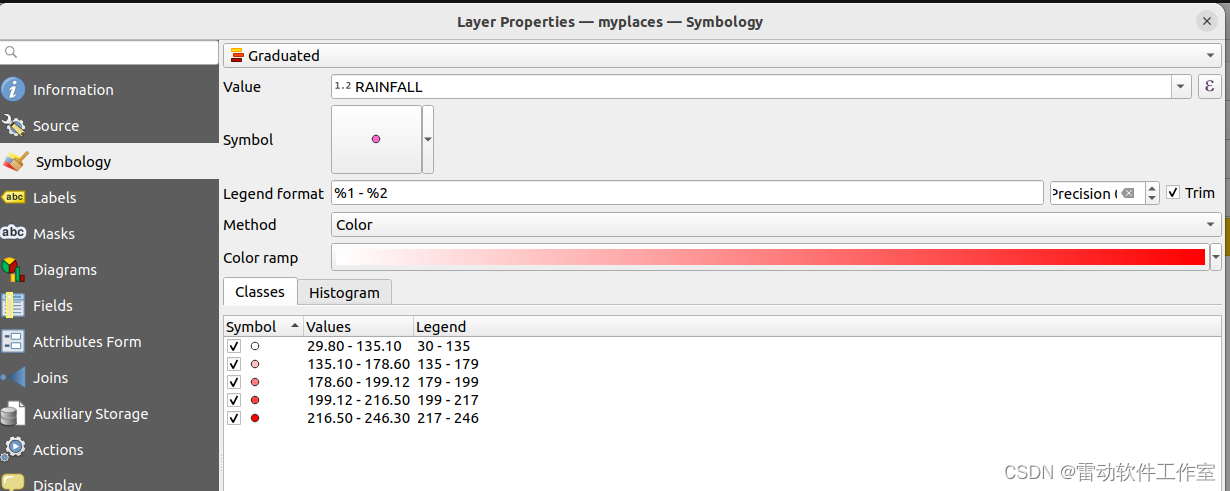

• Value选择字段RAINFALL，Mode和Classes保持默认，点击Classify按钮后，生成符号表，如下图

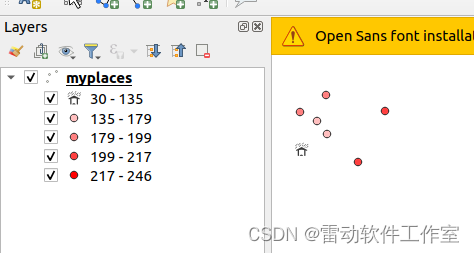

• 可以看到随着降水量的增加，地图上的点颜色更加深了，如下图

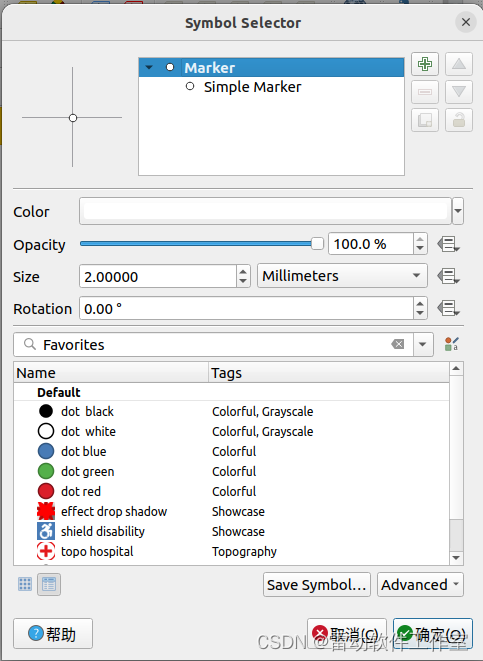

• 双击子符号，可以修改符号，如下图

• 如将30-135区间的符号修改为svg


代码实现

• QgsGraduatedSymbolRenderer类是分级渲染器，详情见文档，类图如下

• 以下是实现分级渲染的步骤

1. 获取分类渲染器：从图层获取渲染器并转换为分类渲染器，代码如下:

    //从图层获取分类渲染器
    QgsFeatureRenderer * layerRenderer= layer->renderer();
    QgsGraduatedSymbolRenderer *graduatedRenderer = QgsGraduatedSymbolRenderer::convertFromRenderer(layerRenderer);

2. 设置分类属性名称：QgsGraduatedSymbolRenderer类的成员函数setClassAttribute设置分类的字段名称，本例中使用字段RAINFALL

QString attrName = "RAINFALL";
//设置用于分类的属性名称
graduatedRenderer->setClassAttribute(attrName);

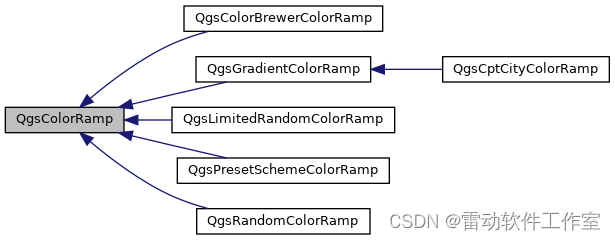

3. 设置分类符号颜色：成员函数setSourceColorRamp( QgsColorRamp *ramp )设置渲染器的分类符号颜色，类图如下

   ，这里我们使用QgsGradientColorRamp或者QgsRandomColorRamp作为示例，代码如下

#if 1
    //渐变色
    QgsColorRamp *ramp = new QgsGradientColorRamp( QColor( 255, 255, 255 ), QColor( 255, 0, 0 ) );
#else
    //完全随机
    QgsColorRamp *ramp = new QgsRandomColorRamp();
#endif
    graduatedRenderer->setSourceColorRamp(ramp);

4. 设置分类方法：函数setClassificationMethod( QgsClassificationMethod *method )用于设置方法，分类的方法有Quantile EqualInterval Jenks StdDev Pretty Logarithmic Fixed等，代码如下

const QString methodId = "Quantile";    //设置分类方法
QgsClassificationMethod *method = QgsApplication::classificationMethodRegistry()->method( methodId );
graduatedRenderer->setClassificationMethod( method );

5. 进行分类：函数updateClasses( const QgsVectorLayer *vl, int nclasses )进行分类动作

int nclasses = 5;   //分为两类
graduatedRenderer->updateClasses( layer, nclasses );

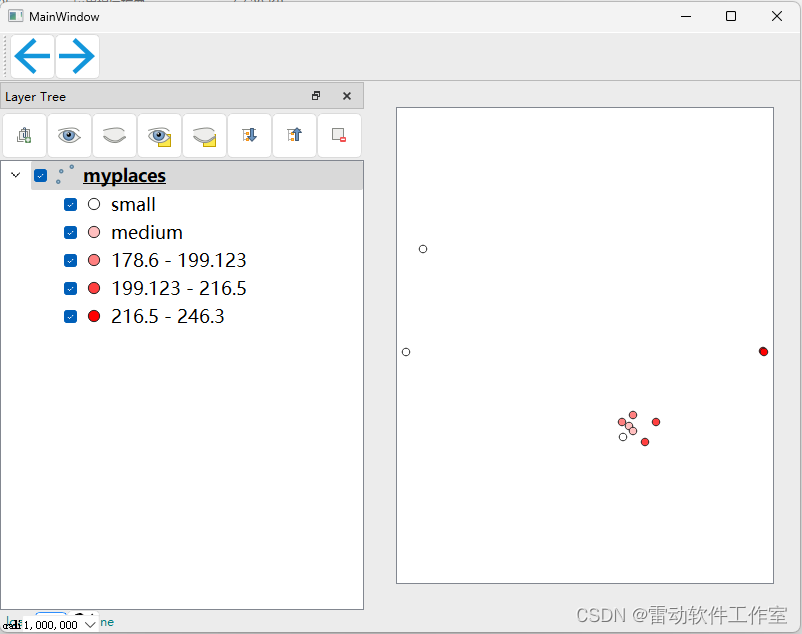

6. 设置图例名称：函数updateRangeLabel( int rangeIndex, const QString &label )

    //设置每个分类的图例Legend
    graduatedRenderer->updateRangeLabel(0,"small");
    graduatedRenderer->updateRangeLabel(1,"medium");

7. 设置各个分类的符号：函数updateRangeSymbol( int rangeIndex, QgsSymbol *symbol )

    QVariantMap mp;
    mp[QString("name")] = "resources/plane.svg";
    mp[QString("outline_color")] = "pink";
    mp[QString("size")] = "8.0";
    auto markerSymbolLayer = QgsSvgMarkerSymbolLayer::create(mp);
    QgsSymbolLayerList layerList;
    layerList << markerSymbolLayer;
    auto markerSymbol = new QgsMarkerSymbol(layerList);
    graduatedRenderer->updateRangeSymbol(0, markerSymbol);

总结

• 分别介绍了qgis软件和qgis cpp api如何实现分级渲染符号化
