Faster RCNN Review(1): Anchor的生成

Intro

关于Faster RCNN的介绍或者详解，网上已经有相当多的介绍，比如：一文读懂Faster RCNN。接下来结合实现，介绍一些容易让人产生疑惑的重点难点。

Anchor的生成

在我们日常的讨论中，Anchor一般都两种含义：

• 对GT框宽高值的一种先验估计，比如Faster RCNN中用到的9个anchor，为了避免混淆，我们称之为Base Anchor
• 将Base Anchor应用于回归Feature map的每个点，得到回归Feature Map中的每个Anchor对应的先验回归值。为了避免混淆，我们称之为Anchor Map
  下面我们分别讨论这两种含义

Base Anchor的生成

在Faster RCNN中，作者并没有使用大小特定的Base Anchor，而是利用Output Feature Stride + 3个scale + 3个ratio的去表示Base Anchor。
此外，BaseAnchor本质上只需要2个数就可以表示，也就是宽高。但Faster RCNN为了计算过程的方便，使用4个数来表示，分别是Anchor的左上角坐标$(x_0,y_0)$和右下角坐标$(x_1,y_1)$

• Output Feature Stride: 相当于最终RPN输出的feature map大小与原图之间的比例。e.g.对于Faster RCNN（VGG backbone）而言，RPN输出的Feature Map大小为原来的1/16，此时Output Feature Stride = 16（下同）
• Scale: 根据 Output Feature Stride，我们定义参考Base Anchor宽高为$(16,16)$，这个参考Base Anchor根据3个不同的Scale: 8, 16, 32，去生成3个宽高比为$1:1$的Base Anchor，宽高为$(128,128)$ $(256,256)$ $(512,512)$
• ratio: 根据3个不同的比例: $(1:1)$, $(1:2)$, $(2:1)$，基于$(128,128)$ $(256,256)$ $(512,512)$这3个Base Anchor继续扩展。$(1:1)$就是这3个Base Anchor本身，而$(1:2)$和$(2:1)$则在保持Base Anchor面积的情况下，对Anchor进行缩放。基于3种尺度和3种比例，最终生成9个Base Anchor的宽高，分别是：

[[184, 96], [128, 128], [88, 176],
[368, 192], [256, 256], [176, 352],
[736, 384], [512, 512], [352, 704]]

这9个Base Anchor的宽高容易让人产生疑惑：数值上可能会和手算“在保持Base Anchor面积的情况下，对Anchor进行缩放”得到的结果不同。原因其实仅仅是数值计算方面的问题：因为Faster RCNN是先基于参考Base Anchor，算出不同ratio下的Base Anchor，四舍五入后再乘以对应的scale。详细可以看代码 generate_anchor.py
这样我们仅得到了Base Anchor的宽高，Faster RCNN用具体的坐标值来表示一个Base Anchor，于是我们需要进行一个转换：$(A_w,A_h)$ -> $(A_{x0},A_{y0},A_{x1},A_{y1})$。

• 首先，我们需要确定Base Anchor的中心，Faster RCNN将Base Anchor的中心设为Feature Stride的一半， e.g. $A_c=(16-1)/2$, -1的操作是严格取坐标中心（0和15的中点）
• 然后就可以通过$(A_w,A_h)$来计算$(A_{x0},A_{y0},A_{x1},A_{y1})$
  • $A_{x0}=A_c-A_{w^{\prime }}$
  • $A_{w^{\prime }}=(A_w-1)/2$
  • 同理可得 $A_{x1}$,$A_{y1}$,$A_{y0}$
• 最终得到9个Base Anchor的坐标:

$A_w$	$A_h$	$A_{x0}$	$A_{y0}$	$A_{x1}$	$A_{y1}$
184	96	-84.	-40.	99.	55.
128	128	-56.	-56.	71.	71.
88	176	-36.	-80.	51.	95.
368	192	-176.	-88.	191.	103.
256	256	-120.	-120.	135.	135.
176	352	-80.	-168.	95.	183.
736	384	-360.	-184.	375.	199.
512	512	-248.	-248.	263.	263.
352	704	-168.	-344.	183.	359.

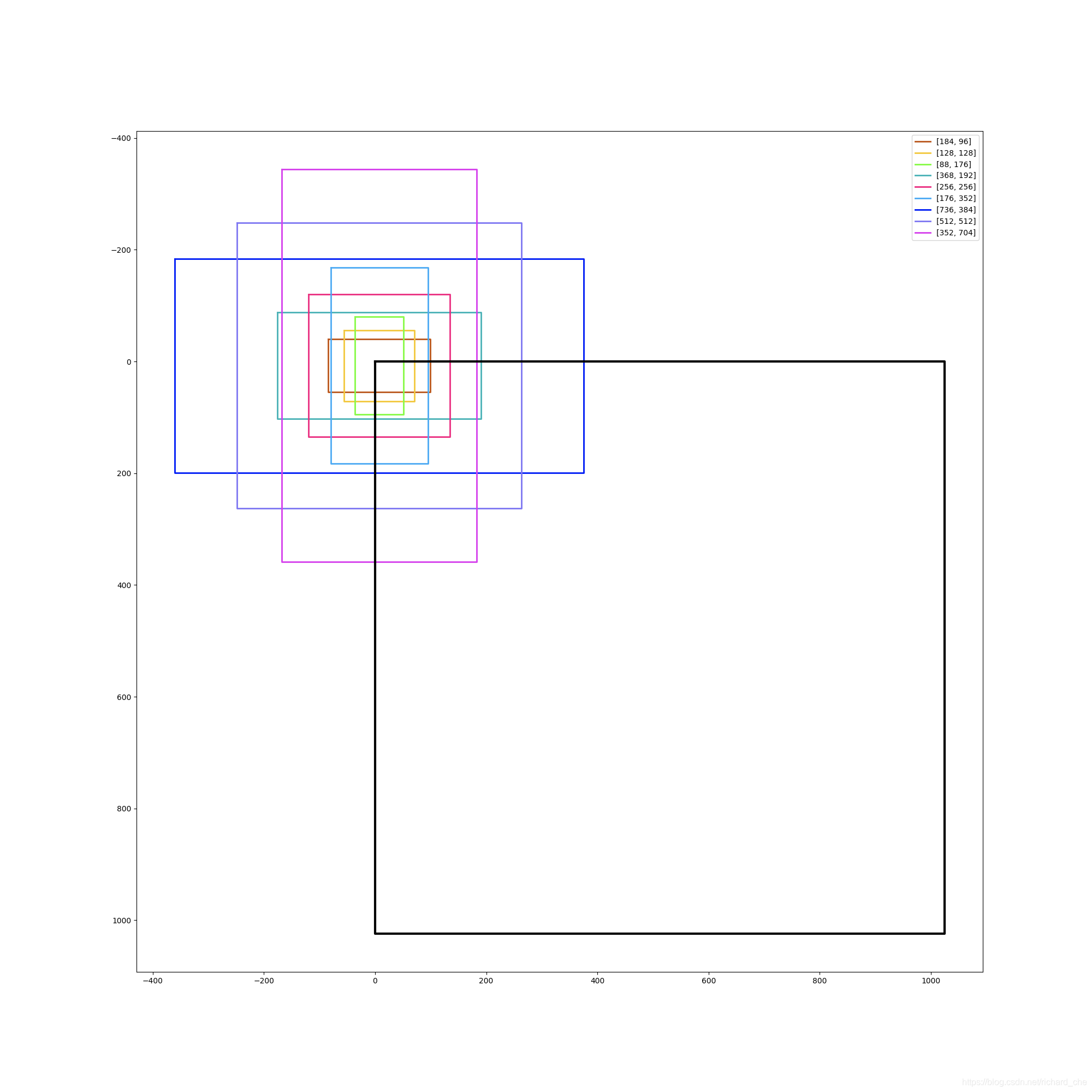

将这9个Base Anchor放回原图，大致是下图的效果：

Anchor Map的生成

• 最终回归的Feature Map中的每一个点$(x,y)$，都有9个Anchor，也就是说生成一个$(W\ast H\ast 9\ast 4)$的Feature Map
• 上述的9个Base Anchor，实质上是最终回归的Feature Map中$(0,0)$对应的Anchor
• $(x,y)$对应原图中的对应坐标为$(x\ast 16,y\ast 16)$（因为stride = 16）
• $(x,y)$上的Anchor的计算方式：$(A_{x0}+x\ast 16,A_{y0}+y\ast 16,A_{x1}+x\ast 16,A_{y1}+y\ast 16)$

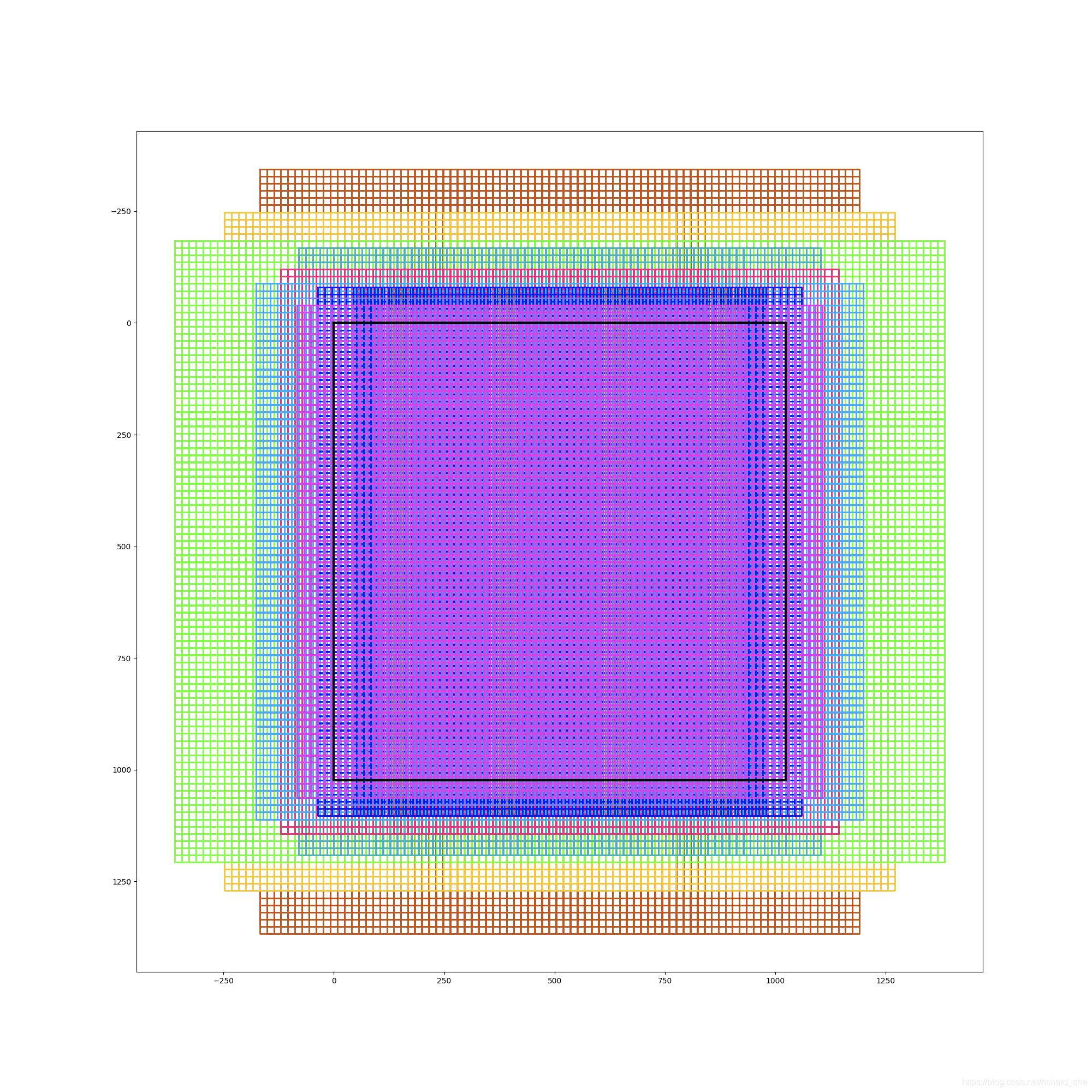

• 将每个点中的9个anchor都画出来的画，效果大致如下图所示（假设原图大小为1024*1024， ）。黑色框内为图像区域(0,0) ~ (1023, 1023)，显然，有些Anchor是超出了图像边界的，至于如何处理，在【Label的生成】部分会介绍
