1. 安装graphviz

brew install graphviz

我安装过程中碰到了这个错误：

Directory not empty @ dir_s_rmdir - /usr/local/opt/openssl

需要卸载再重装 openssl：

sudo rm -rf /usr/local/opt/openssl

brew install openssl

2. pip install graphviz

3. 使用graphviz 可视化一个mlp

import torch
from torch import nn
from torchviz import make_dot
from torch.autograd import Variable

model = nn.Sequential()
model.add_module('W0', nn.Linear(8, 16))
model.add_module('tanh', nn.Tanh())
model.add_module('W1', nn.Linear(16, 1))

x = Variable(torch.randn(1,8))

vis_graph = make_dot(model(x), params=dict(model.named_parameters()))
vis_graph.view()

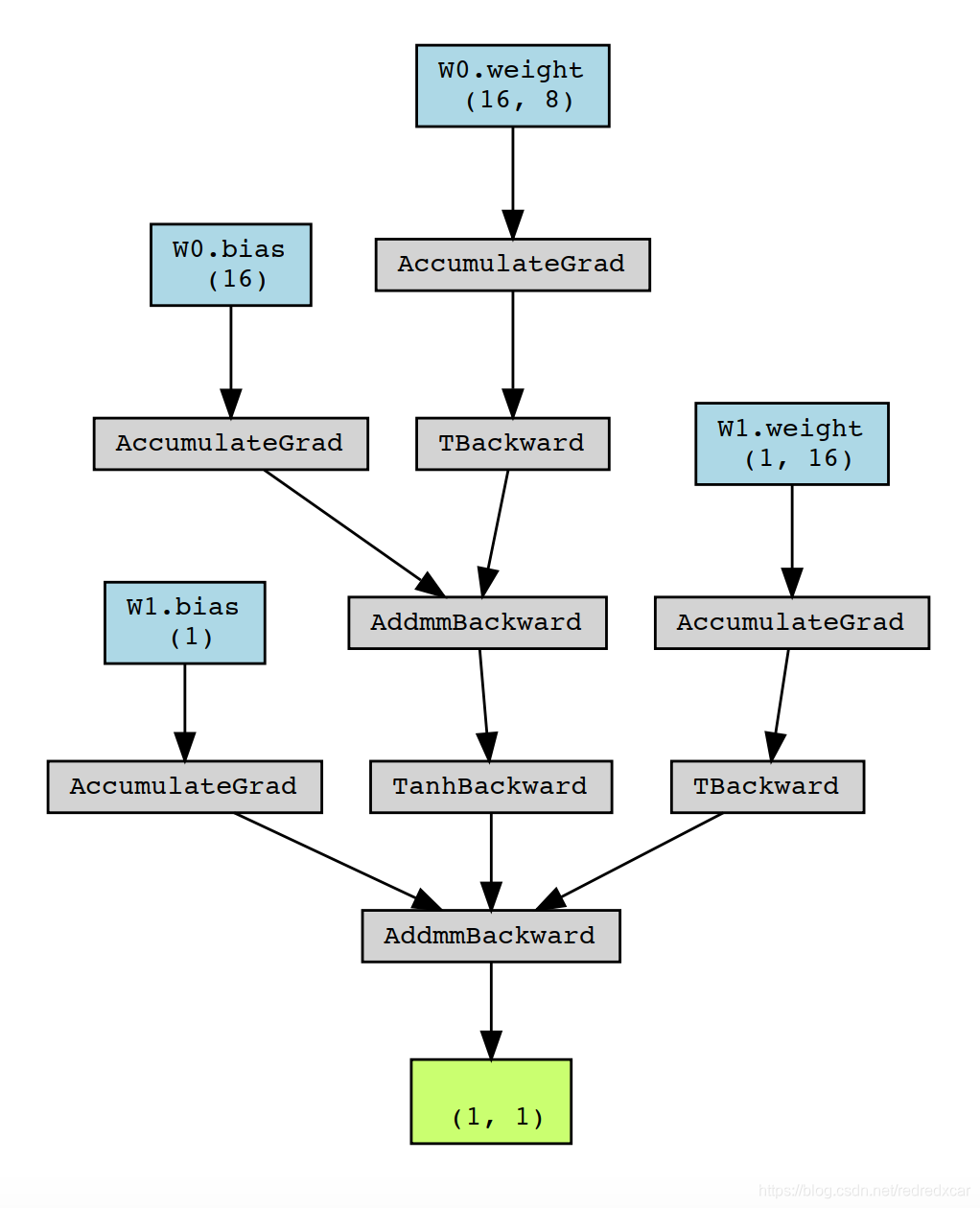

结果：

模型结构图
