静态综合实验

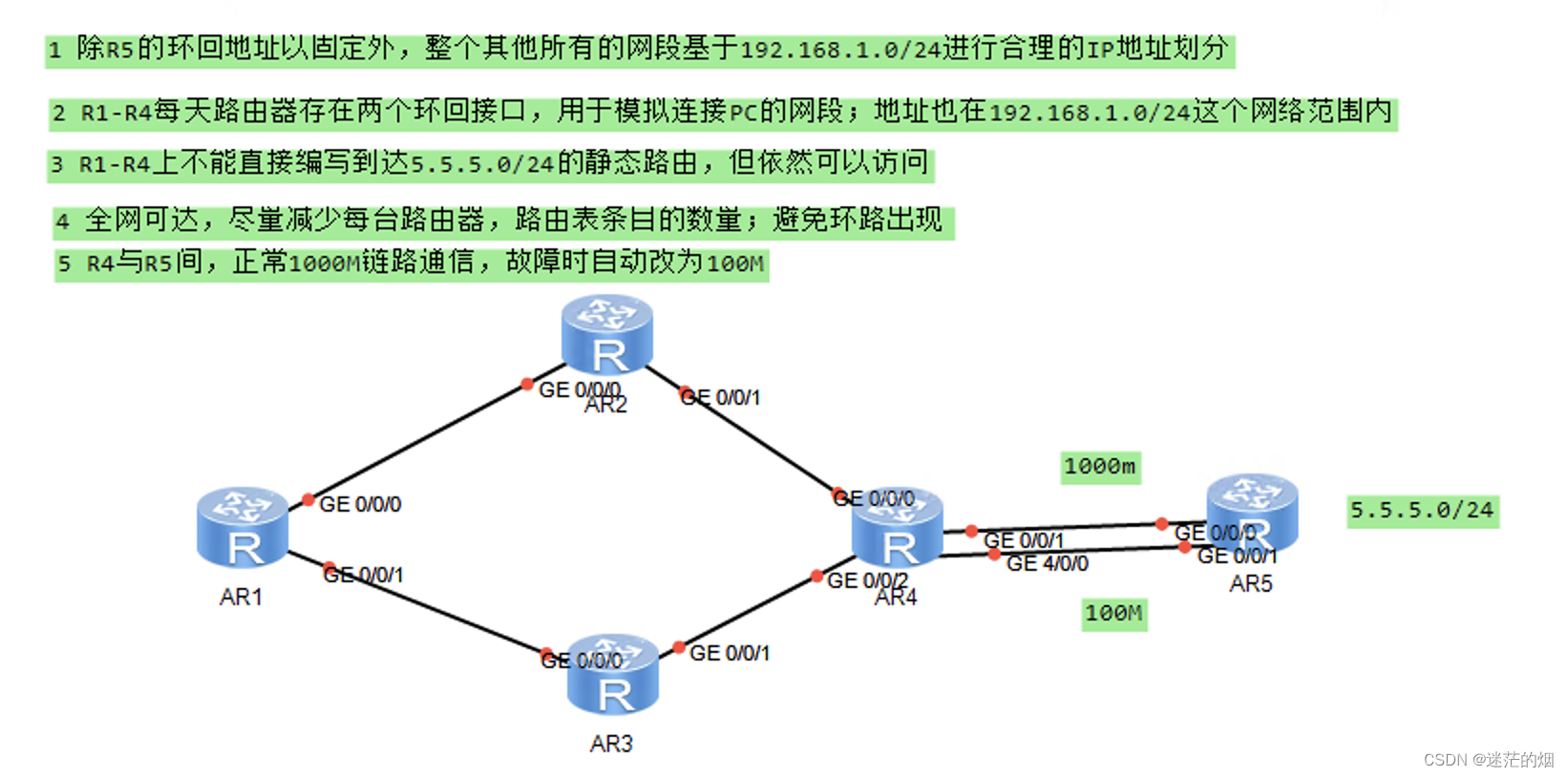

一、实验配置及要求

二、实验步骤

1.配好使用哪些网段，进行网段划分
子网划分如下：

192.168.1.00000000/24

        192.168.1.000 00000/27——骨干

                192.168.1.000 000 00/30——192.168.1.0/30

                192.168.1.000 001 00/30——192.168.1.4/30

                192.168.1.000 010 00/30——192.168.1.8/30

                192.168.1.000 011 00/30——192.168.1.12/30

                192.168.1.000 100 00/30——192.168.1.16/30

                192.168.1.000 101 00/30——192.168.1.20/30

  (192.168.1.000 110 00/30)——备用资源
(192.168.1.000 111 00/30)——备用资源

        192.168.1.001 00000/27——R1——192.168.1.32/27

                192.168.1.001 0 0000/28——192.168.1.32/28---虚拟接口的广播域

                192.168.1.001 1 0000/28——192.168.1.48/28---虚拟接口的广播域

        192.168.1.010 00000/27——R2——192.168.1.64/27

                192.168.1.010 0 0000/28——192.168.1.64/28---虚拟接口的广播域

                192.168.1.010 1 0000/28——192.168.1.80/28---虚拟接口的广播域

        192.168.1.011 00000/27——R3——192.168.1.96/27

                192.168.1.011 0 0000/28——192.168.1.96/28---虚拟接口的广播域

                192.168.1.011 1 0000/28——192.168.1.112/28---虚拟接口的广播域

        192.168.1.100 00000/27——R4——192.168.1.128/27

                192.168.1.100 0 0000/28——192.168.1.128/28---虚拟接口的广播域

                192.168.1.100 1 0000/28——192.168.1.144/28---虚拟接口的广播域



        (192.168.1.111 00000/27)——备用资源

        (192.168.1.110 00000/27)——备用资源

        (192.168.1.111 00000/27)——备用资源

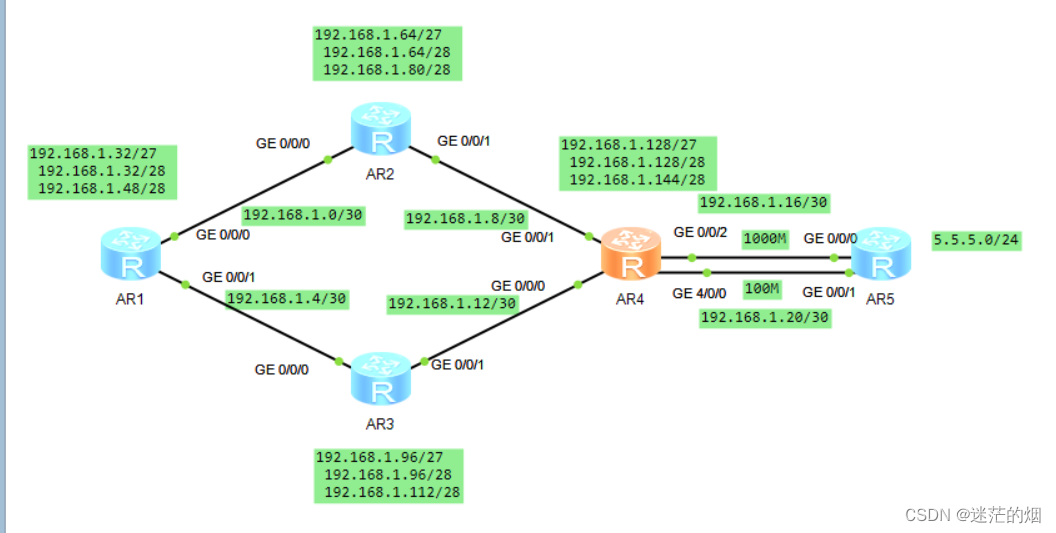

配好如图所示：

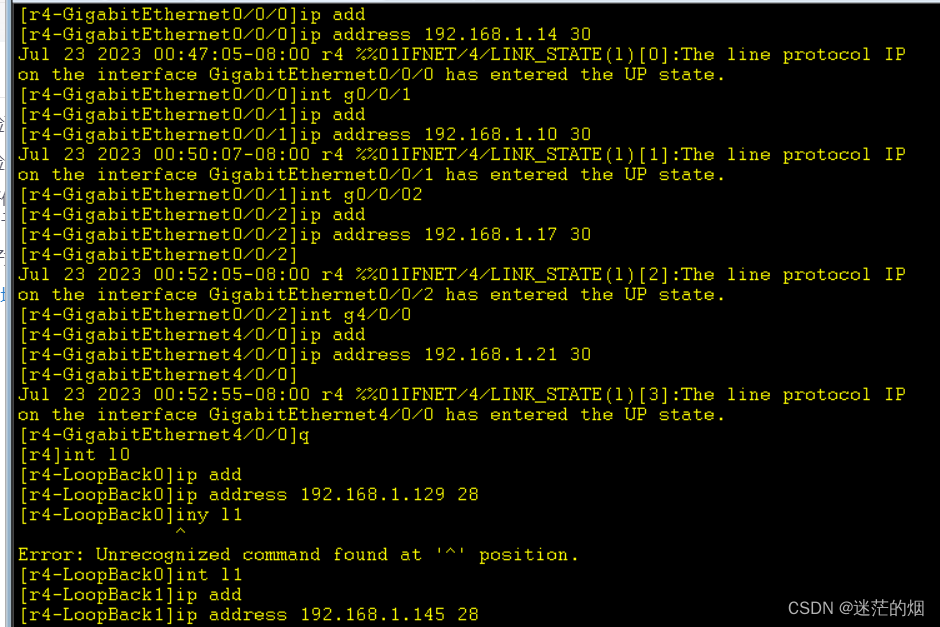

2.配置IP地址和虚拟地址

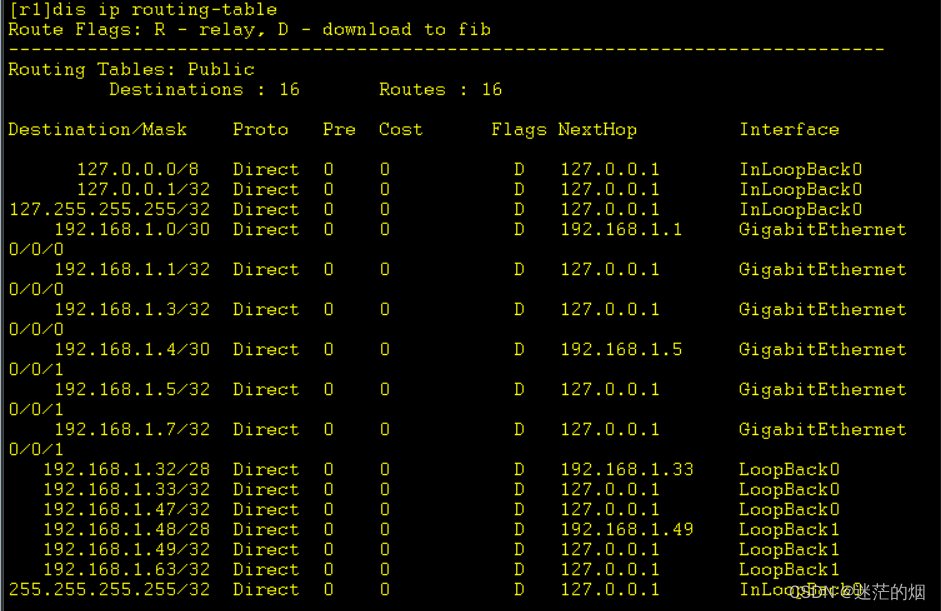

R1

上图是R1的IP地址的具体操作。

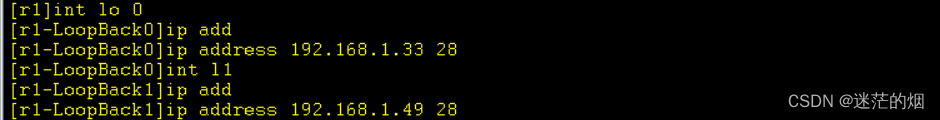

 上图是R1的虚拟地址配置以及具体信息。

以下R2\R3\R4\R5的配置操作和R1的一样。

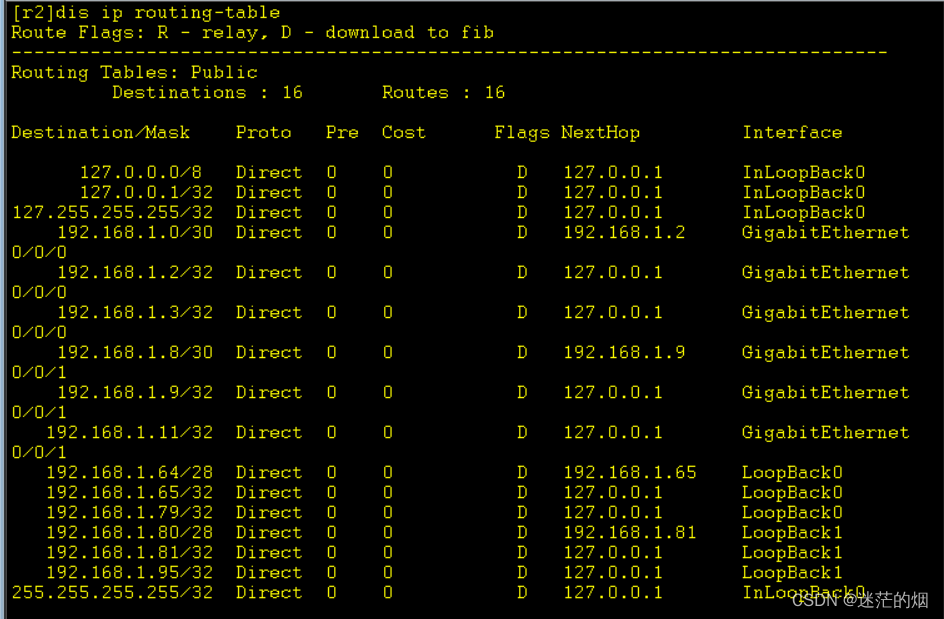

R2

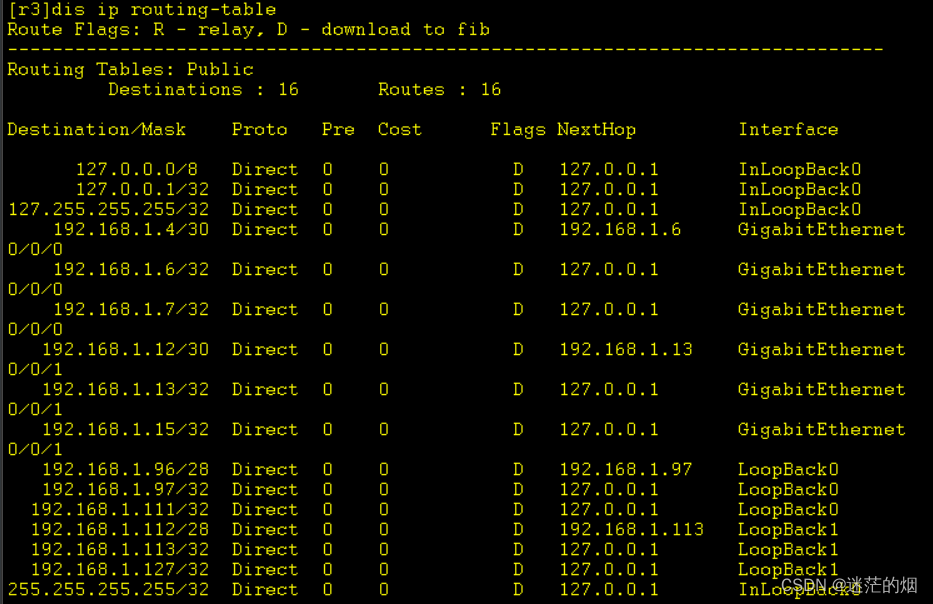

R3

R4

R5

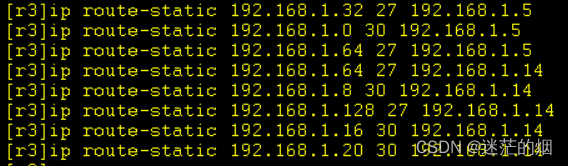

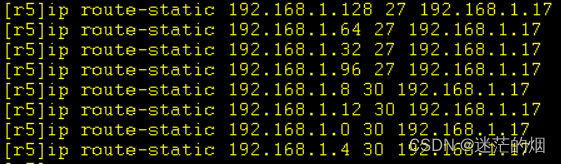

3.配置静态路由

我们可以通过配置静态路由来获取没有与该路由直连的广播域的信息

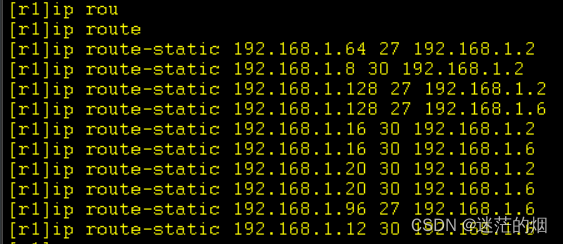

R1

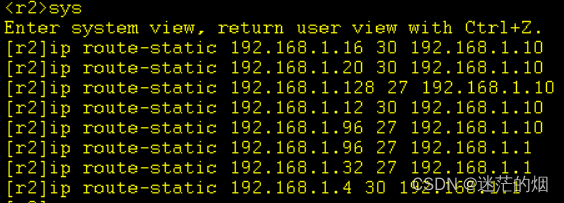

 R2

 R3

 R4

 R5

4.缺省路由

R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问。所以我们只能通过配置缺省路由来达成可以访问5.5.5.0/24的需求

 R1

  R2

  R3

R4

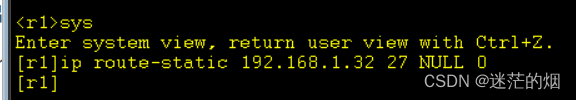

5.空接口路由

为了防止路由黑洞和缺省路由相遇百分之百出环问题。我们需要在黑洞路由器上添加一条到达汇总的路由指向空接口,全网可达，这一操作也是为了前面要尽量减少每台路由器，路由条目数量，而出现的环路现象，所以可以利用配置空接口路由来避免出现环路。

R1

 R2

  R3

 R4

 6.浮动静态路由

 R4与R5之间，正常情况下通过1000M链路通信，当1000M链路出现故障时，应该改为100M链路来代替1000M的链路进行通信。我们需要通过对R4与R5配置浮动静态路由来达成该需求。

在R4中配置：

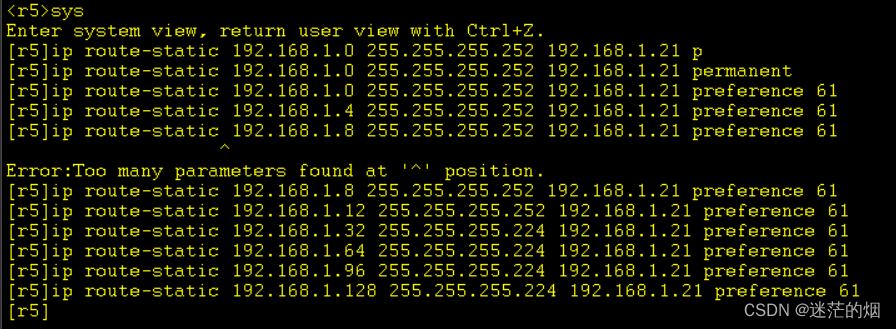

 然后在R5中将之前配好的R4-R5间的下一跳接口地址由14换成21，优先级由60调到61，使它走100M的路段。

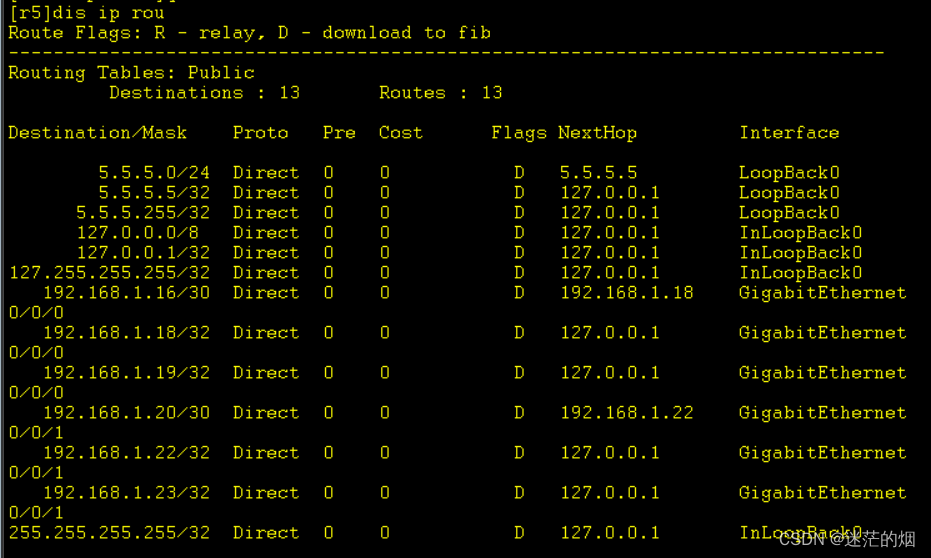

三、验证各路由间的互通情况

所有配置都已完成，下面让我们一起来验证一下他们能否互通吧

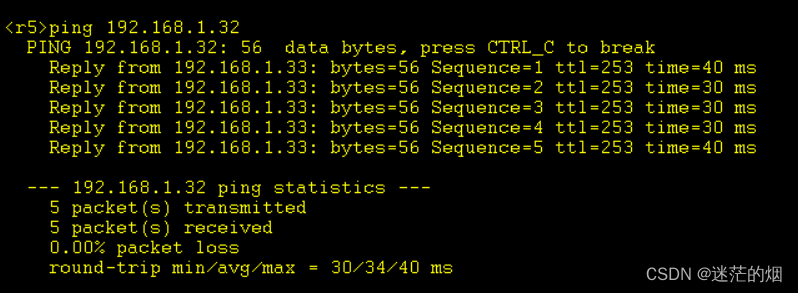

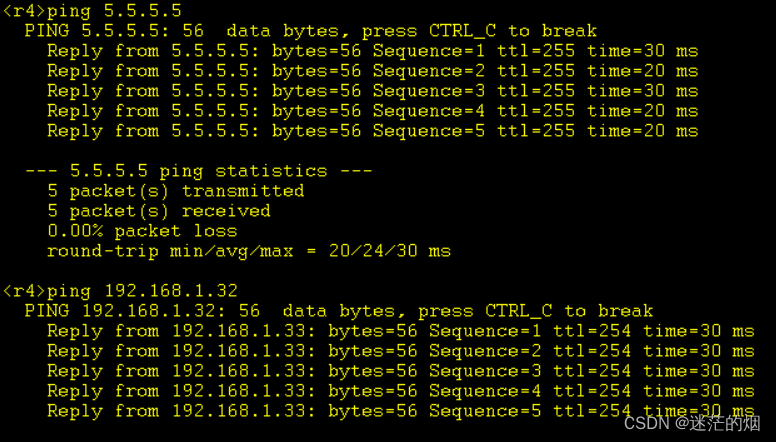

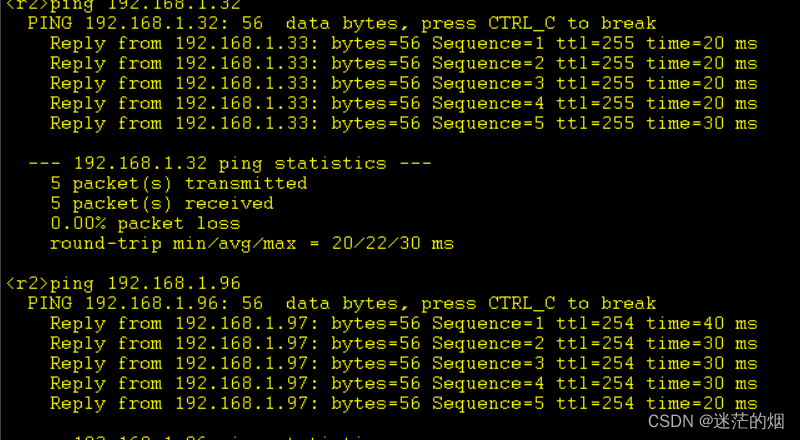

 1.正常通过1000M链路通信时

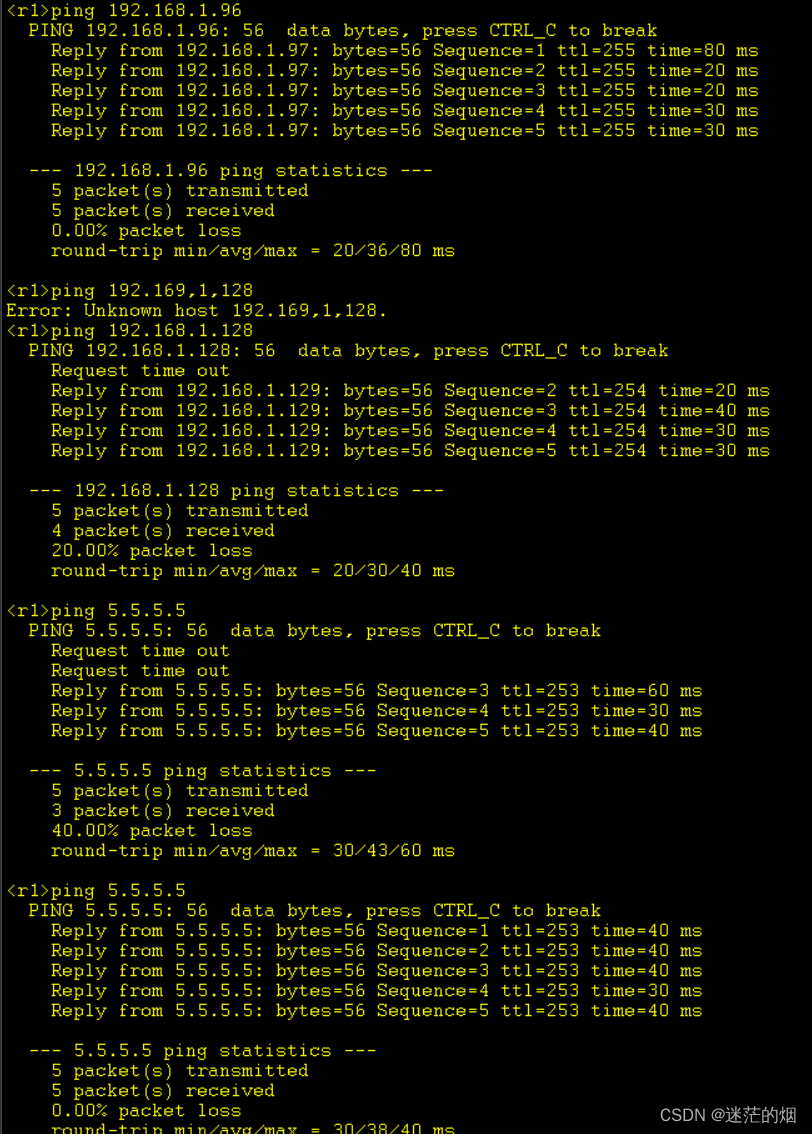

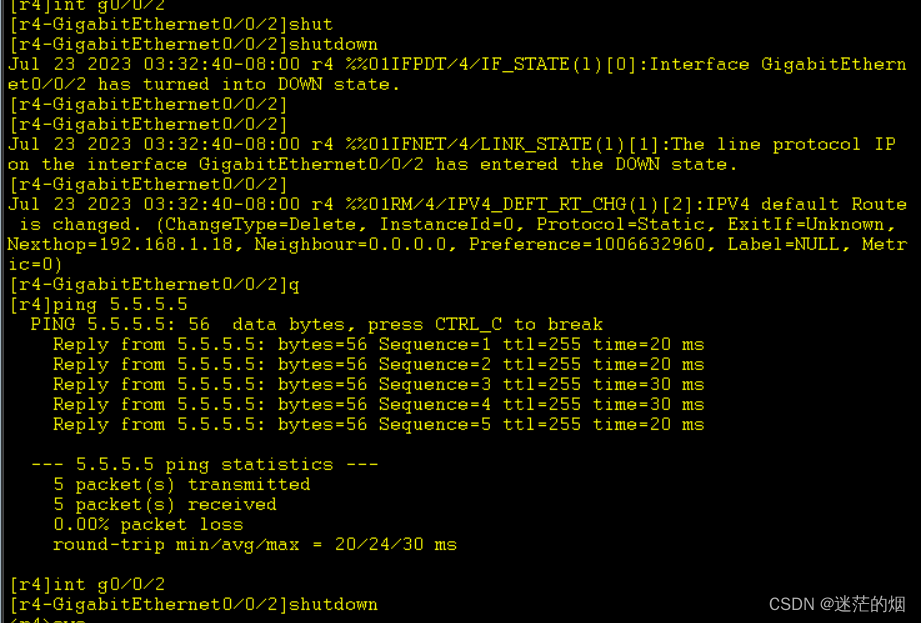

 2.当1000M链路出现故障，通过100M链路进行通信时

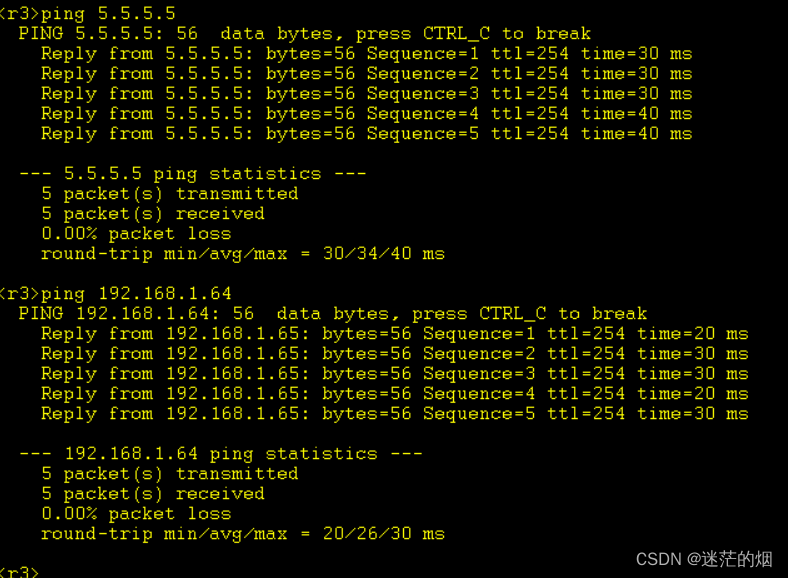

    经过以上验证，我们不难发现，无论是通过1000M链路，还是通过100M链路，所有网段都可以ping通，说明全网均已连通，且完成了实验的所有需求，具体还是比较按照系统性的思路配置，最基础的还是子网划分，规定哪些网段用在哪个骨干上，哪些网段用在虚拟接口上，只要把这些基础的东西规划好，下面的才好操作。
