RIP实验作业

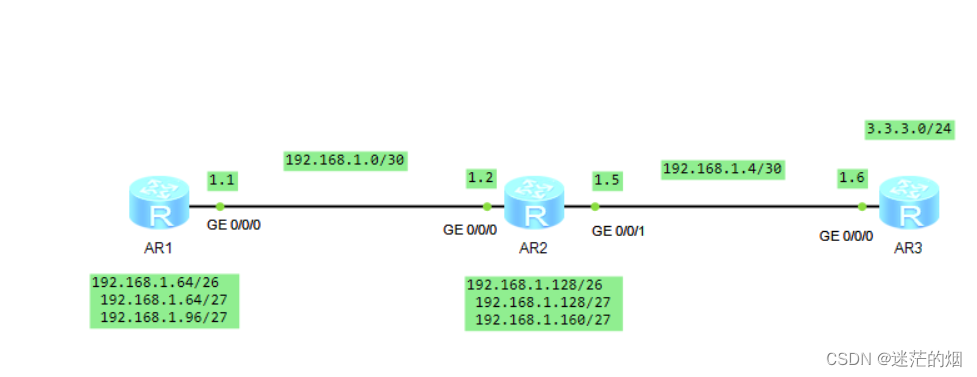

一、实验要求及拓扑图

1、R1--R3地址为192.168.1.0/24;请合理分配
2、R3的环回为3.3.3.0/24，该网段不能在rip中宣告
3、整个网络使用RIPV2，全网可达，路由表汇总，防止环路，保障更新安全，加快收敛速度

二、实验步骤

1、子网划分，配置IP地址

（1）网络中存在两个用户网段和一个骨干网段，因为R1和R2各存在两个环回，为避免产生路由黑洞，也便于路由表汇总首先将192.168.1.0/24划分为四个子网（取其三）：

        192.168.1.0/26       192.168.1.64/26      192.168.1.128/26     192.168.1.192/26

  (2)   用户网段进行二次网络划分，用于两个环回

       192.168.1.64/26   划分为： 192.168.1.64/27        192.168.1.96/27

       192.168.1.128/26  划分为：192.168.1.128/27      192.168.1.160/27

（3）骨干网段只需要两个ip，避免地址浪费，所以直接将192.168.1.0/26划分为(取其二)：

       192.168.1.0/30     192.168.1.4/30    192.168.1.8/30      192.168.1.12/30

      192.168.1.16/30    192.168.1.20/30    192.168.1.24/30    192.168.1.28/30

      192.168.1.32/30    192.168.1.36/30   192.168.1.40/30     192.168.1.44/30

      192.168.1.48/30     192.168.1.52/30   192.168.1.56/30    192.168.1.60/30

路由器R1的配置：

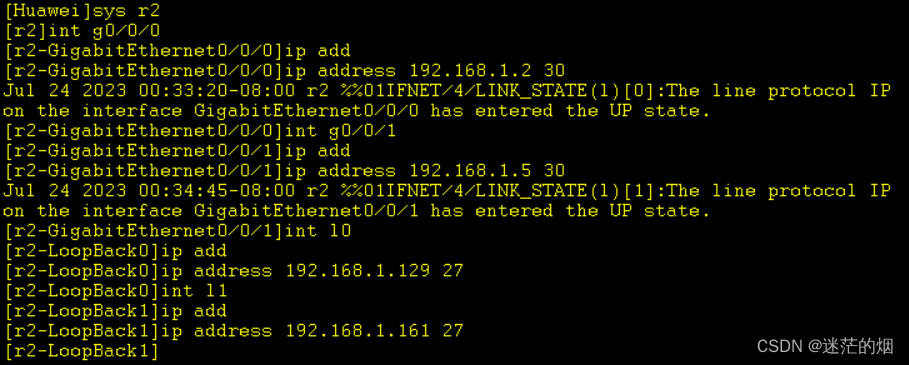

 路由器R2的配置：

 路由器R3的配置：

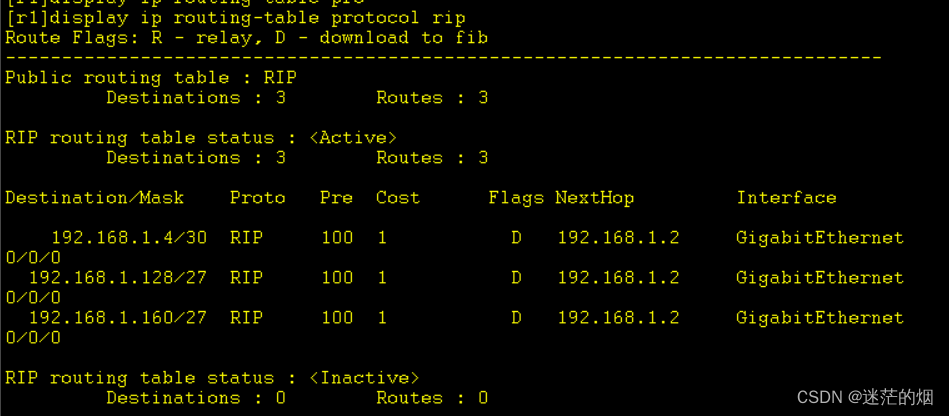

 2、进行RIP基础配置



 3、RIP扩展配置

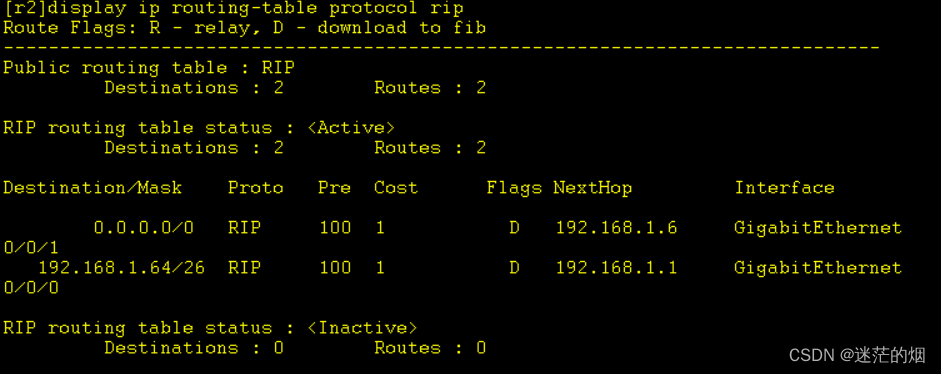

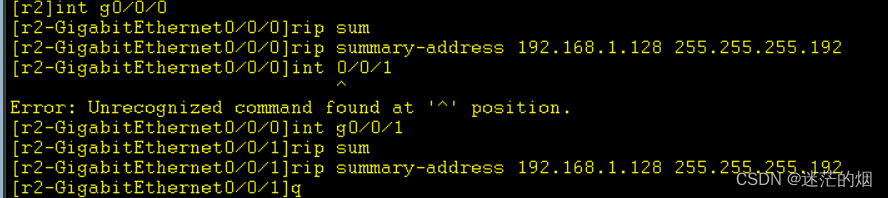

 （1）路由表汇总



（2） 给R3添加一条缺省路由

（3）防止环路（加空接口）

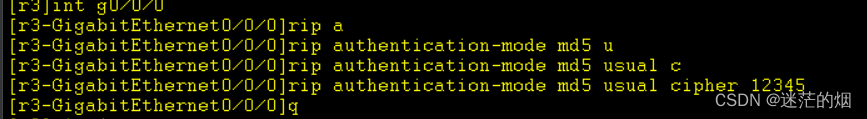

（4）保证更新安全（邻居间秘钥和模式保持一致）

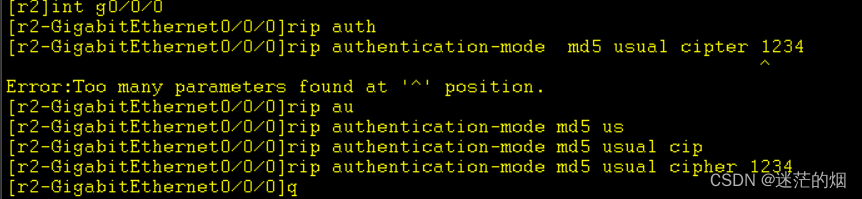

     R1、R2之间设置共享秘钥

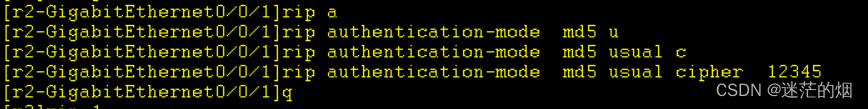

  R2、R3之间设置共享秘钥

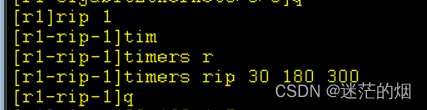

（5）加快收敛速度（需保持原有倍数关系）

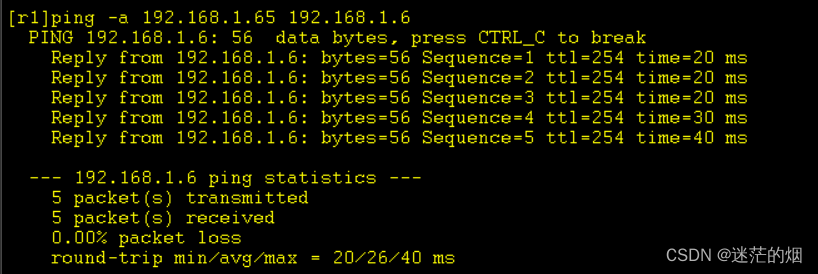

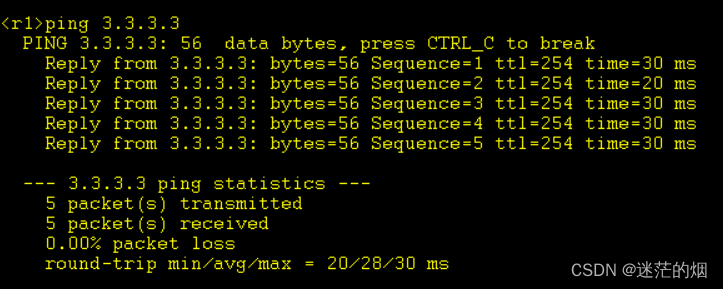

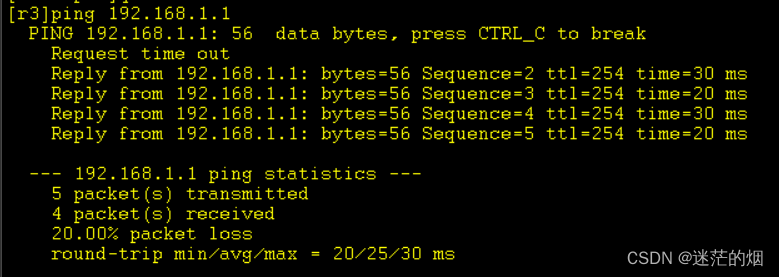

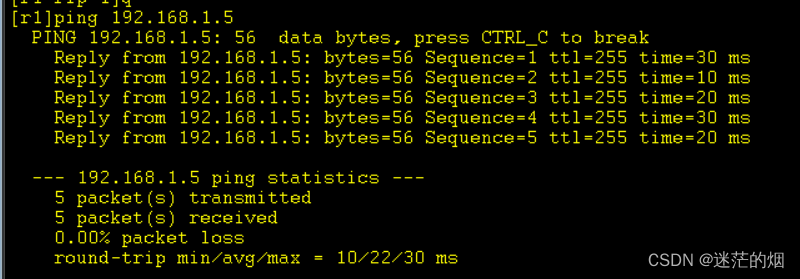

三、测试全网可达
