MATLAB绘图总结

一些常用的MATLAB绘图方法

总结一下一些常用的MATLAB的绘图函数和参数设置，增强结果的可视化程度。

---

二维图像绘制

二维图像是在不同的平面坐标上将数据点连接起来的平面图像。常用的平面坐标有，直角坐标、极坐标、对数坐标等，MATLAB有很多常用的指令来绘制不同的二维图像。

plot和fplot

MATLAB中最常用的两个二维函数绘制函数plot()和fplot()

plot - 二维线图
此 MATLAB 函数 创建 Y 中数据对 X 中对应值的二维线图。 如果 X 和 Y 都是向量，则它们的长度必须相同。plot 函数绘制 Y 对 X 的图。
如果 X 和 Y 均为矩阵，则它们的大小必须相同。plot 函数绘制 Y 的列对 X 的列的图。
如果 X 或 Y中的一个是向量而另一个是矩阵，则矩阵的各维中必须有一维与向量的长度相等.
如果矩阵的行数等于向量长度，则 plot函数绘制矩阵中的每一列对向量的图。
如果矩阵的列数等于向量长度，则该函数绘制矩阵中的每一行对向量的图。如果矩阵为方阵，则该函数绘制每一列对向量的图。 如果 X 或Y 之一为标量，而另一个为标量或向量，则 plot 函数会绘制离散点。但是，要查看这些点，您必须指定标记符号，例如 plot(X,Y,‘o’)。

fplot - 绘制表达式或函数
此 MATLAB 函数 在默认区间 [-5 5]（对于 x）绘制由函数 y = f(x) 定义的曲线。

例：绘制$$y=2x\cdot \sin (x)$$的函数图像，MATLAB程序如下：

x=[-5:0.01:5];
y=2*x.*sin(x);
a=plot(x,y)%绘制函数并获得其句柄

x=[-5:0.01:5];
y=@(x) 2*x.*sin(x);
fplot(y)

结果如下：

上述只是plot()和fplot() 的简单使用。为使绘制出的图像更具有自明性，我们还需要对图像进行调整。

hold on %保持图像
grid on %增加网格
xlabel('x'); %x轴
ylabel('y'); %y轴
title('y=2xsin(x)'); %标题
legend('y=2xsin(x)'); %图例
a.Color='r'; %曲线颜色设置

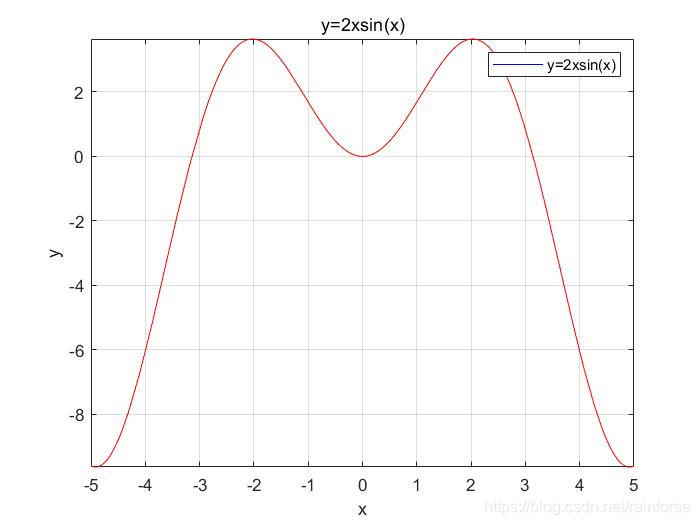

结果如下：

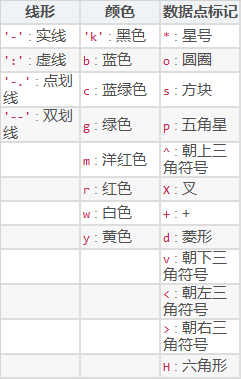

可见图像的自明性有很大提升，此外下表列出了曲线线性、颜色、数据点等参数属性

对数坐标图

semilogx(x1,y1,'参数',x2,y2,'参数'...)
semilogy(x1,y1,'参数,x2,y2','参数'...)
loglog(x1,y1,'参数',x2,y2,'参数'...)

semilogx 函数x轴为对数刻度，y轴为线性刻度；semilofy 函数 x轴为线性刻度；loglog函数x轴，y轴均为对数刻度。

极坐标图

polar(theta,rho,'参数')

theta为极角，rho为极径，参数内容与plot相同。

条形图

bar(y,style)
bar
