KT148A语音芯片的7脚VDDIO平时是2.8V 响语音时变成3.3V是为什么呢

KT148A语音芯片的7脚=VDDIO，是KT148A芯片内部的LDO输出引脚，是芯片的电源输出

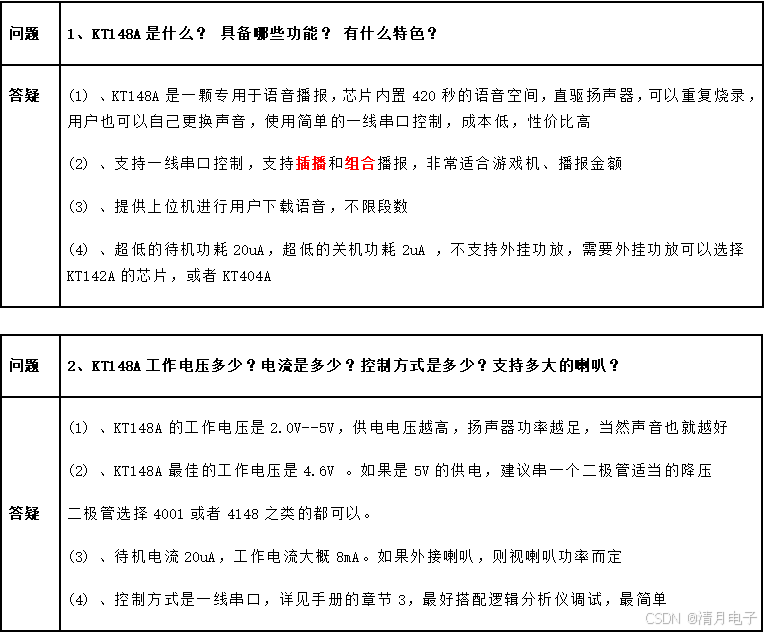

而8脚，才是电源的输入端 。但是这里面还有使用细节，详见“问题集锦2”

1、作用一：给外部的其他设备供电，电压是3.3V

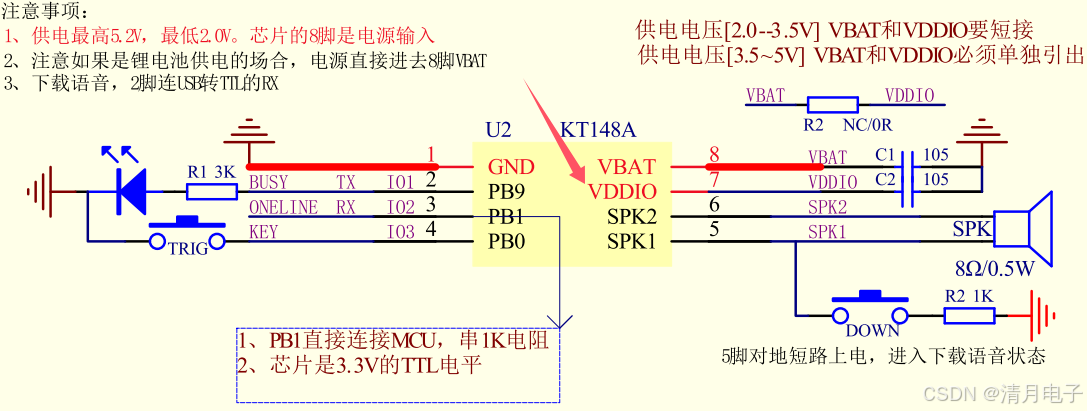

2、作用二：其实是给芯片的内核供电，如下所示：

但是在KT148A目前的使用中，7脚有一些细节，这里详细描述一下：

1. 当KT148A语音芯片，在播放语音的时候，7脚是3.3V的电压，此时芯片是全速在跑，功耗会比较高
2. 当KTT148A空闲的时候，会有一个5秒计时，超时之后就会自动进入低功耗

==》在计时的5秒钟之内，7脚一直都是3.3V的电压

==》一旦进入低功耗之后，7脚的电压会变成2.8V，并且带载能力很微弱

1. 这样的目的还是为了节省功耗，内部做的设置
2. 那为什么不直接关掉7脚的LDO呢？

==》如果关掉了，就相当于芯片内核就掉电了，以后没办法唤醒

==》这个7脚的电压也是芯片内部IO口的上拉电压，所以进入低功耗之后，测量IO口也是2.8V左右

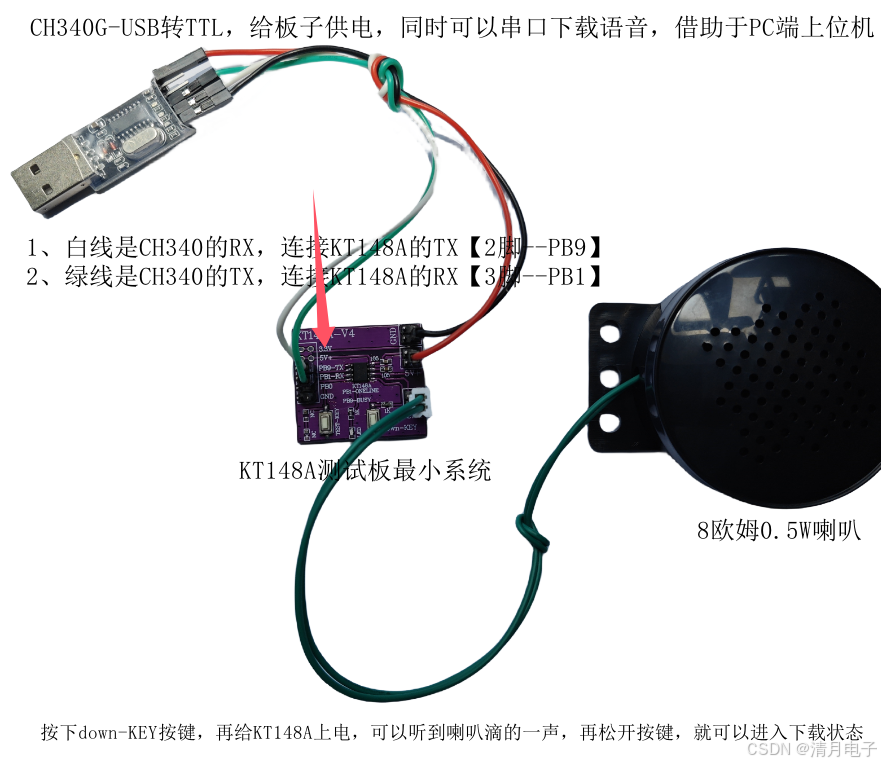

1. 实际的测试环境如下：
