KT142C语音芯片的10脚VDDIO平时是2.8V 播放语音时变成3.3V的原因

KT142C-SOP16语音芯片的10脚=VDDIO,是KT142C芯片的LDO输出引脚,是芯片的稳压输出,正常是3.3V

而11脚=VBAT,才是电源的输入端 。

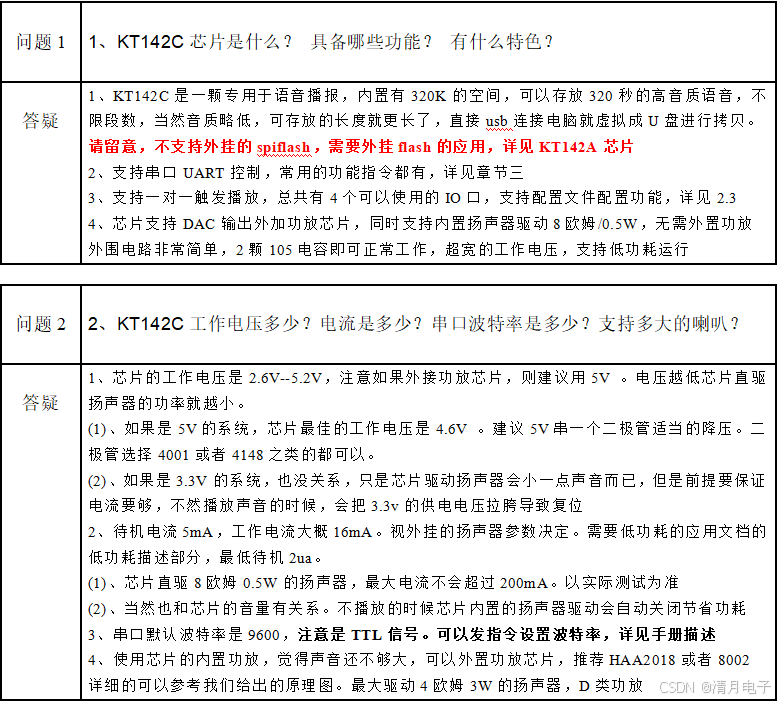

但是这里面还有使用细节,详见“问题集锦2”,关于芯片的供电说明

  1. 作用一:给外部的其他设备供电,电压是3.3V ,比如外挂的spiflash供电
  2. 作用二:其实是给KT142C芯片的内核供电 。

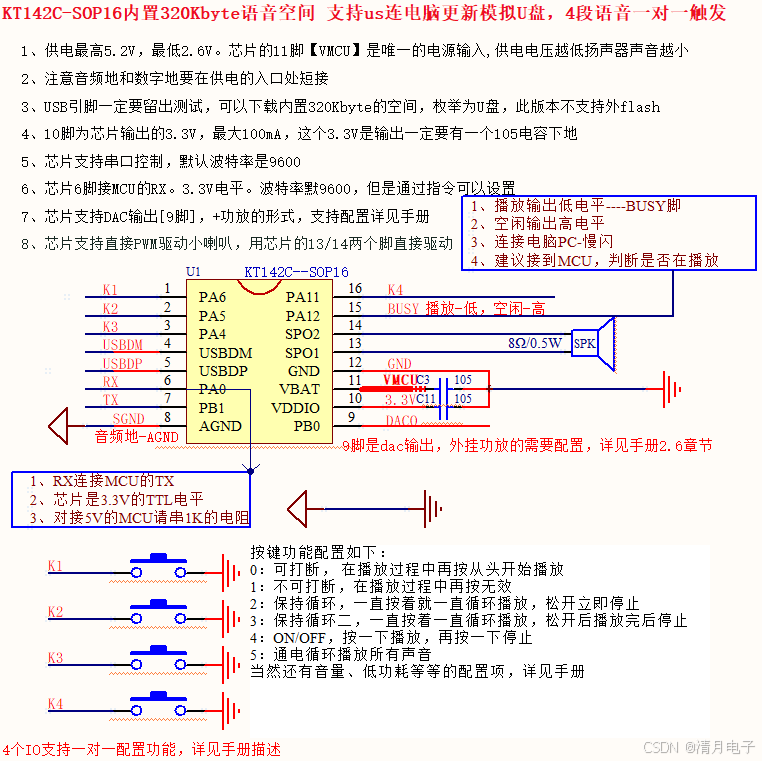

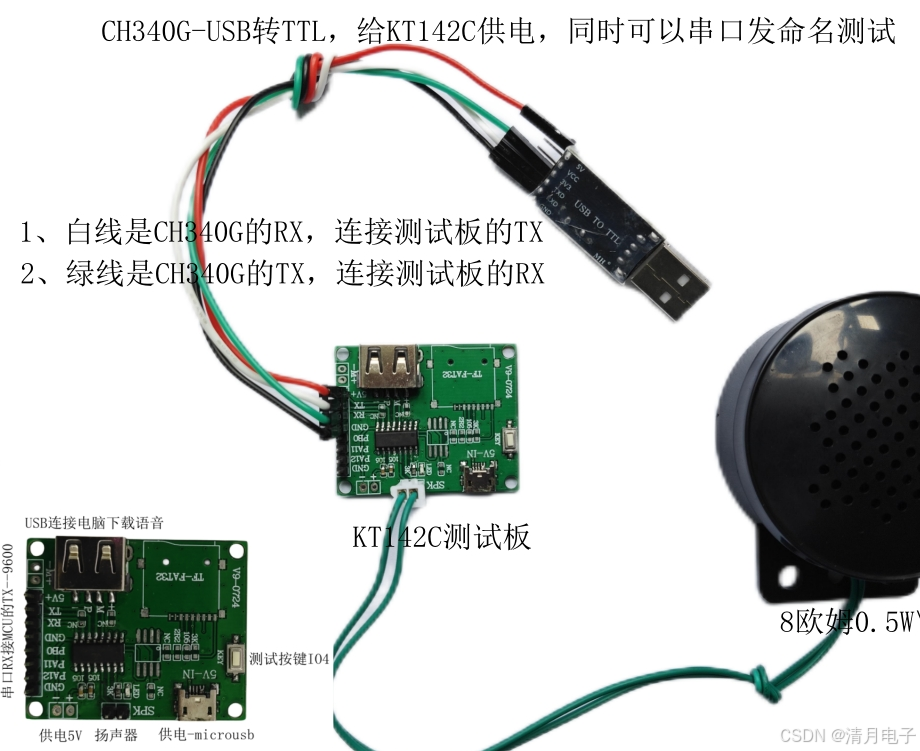

  3. 芯片的最小系统如下所示:

KT142C-SOP16芯片在使用中,10脚有一些细节,这里详细描述一下:

  1. 当KT142C语音芯片,在播放语音的时候,10脚是3.3V的电压,此时芯片是全速在跑

所以功耗会比较高

  1. 当KT142C空闲的时候,会有一个5秒计时,超时之后就会自动进入低功耗

==》在计时的5秒钟之内,11脚一直都是3.3V的电压

==》一旦进入低功耗之后,11脚的电压会变成2.8V,并且带载能力很微弱

  1. 这样设计的目的为了降低功耗,内部寄存器做的设置
  2. 那为什么不直接关掉11脚的LDO呢?

==》如果关掉了,就相当于芯片内核就掉电了,以后没办法唤醒,同时芯片没办法工作

==》这个10脚的电压也是芯片内部IO口的上拉电压,比如K1-K4这四个触发脚

==》进入低功耗之后,测量IO口也是2.8V左右,这个就是弱上拉
