KT404A/C系列语音芯片参考程序&硬件设计注意事项

最新推荐文章于 2023-03-29 12:01:03 发布

原创

最新推荐文章于 2023-03-29 12:01:03 发布 · 7.6k 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #物联网 #51单片机

本文档详细介绍了KT404A语音芯片，它集成了MP3/WAV硬解码，支持工业级串口通信，SPIFLASH存储，无需复杂操作。涵盖了功能介绍、参数说明、管脚解读、串口通讯格式和指令，以及常见问题解答。适合车载导航、语音提示等领域应用。

1.概述

1.1 简介

KT404A是一个提供串口的语音芯片，完美的集成了MP3、WAV的硬解码。同时软件支持工业级别的串口通信协议，以SPIFLASH作为存储介质，用户可以灵活的选用其中的任何一种设备作为语音的存储介质。通过简单的串口指令即可完成播放指定的语音，以及如何播放语音等功能，无需繁琐的底层操作，使用方便，稳定可靠是此款产品的最大特点。

1.概述

1.1 简介

KT404A是一个提供串口的语音芯片，完美的集成了MP3、WAV的硬解码。同时软件支持工业级别的串口通信协议，以SPIFLASH作为存储介质，用户可以灵活的选用其中的任何一种设备作为语音的存储介质。通过简单的串口指令即可完成播放指定的语音，以及如何播放语音等功能，无需繁琐的底层操作，使用方便，稳定可靠是此款产品的最大特点。

无需任何烧录器，无需任何软件，USB直接烧写FLASH。

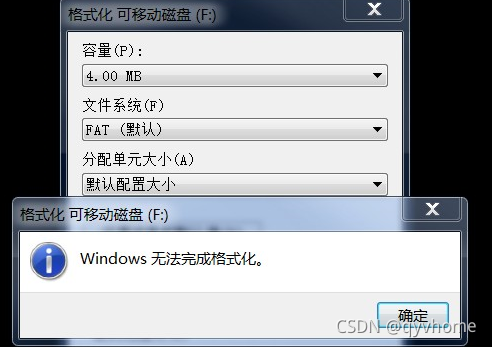

同时可以以SPIFLASH为存储介质的U盘功能,后面章节详细说明

KT404A语音芯片_PTUF4FS模块_完整资料V2_20200529.zip-C文档类资源-优快云下载KT404A是一个提供串口的语音芯片，完美的集成了MP3、WAV的硬解码。同时软件支持工业级别的串口更多下载资源、学习资料请访问优快云下载频道.https://download.youkuaiyun.com/download/qyvhome/51253593

1.2 功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24位DAC输出，动态范围支持90dB，信噪比支持85dB

3、最大支持16M字节的SPIFLASH。例如W25Q16[2M字节]、W25Q128[16M字节]

4、多种控制模式，并口控制模式、串口模式、AD按键控制模式

5、Miniusb接口更新语音文件，无需安装任何软件。支持XP和WIN7系统。

6、支持组合播放功能，可以实现报时、报温度，在一定程度上可以替代一些昂贵的TTS方案

7、30级音量可调，5级EQ可调[此功能暂不开放]

支持外挂多种类型的功放，如3W、5W、10W等等
支持上电循环播放的功能
可以支持SPIFLASH[超小型封装]作为存储介质

1.3 应用

1、车载导航语音播报

2、公路运输稽查、收费站语音提示；

3、火车站、汽车站安全检查语音提示；

4、电力、通信、金融营业厅语音提示；

5、车辆进、出通道验证语音提示；

6、公安边防检查通道语音提示；

8、电动观光车安全行驶语音告示；

9、机电设备故障自动报警；

10、消防语音报警提示；

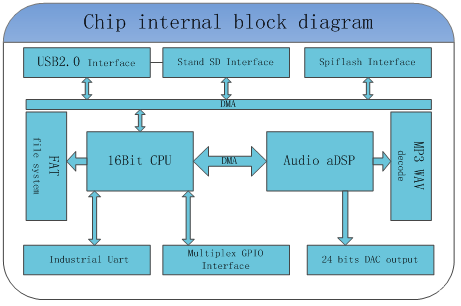

芯片选用的是SOC方案，集成了一个16位的MCU，以及一个专门针对音频解码的aDSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求

2.1 参数说明

名称	参数
MP3文件格式	1、支持所有比特率11172-3和ISO13813-3 layer3音频解码
	2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
	3、支持Normal、Jazz、Classic、Pop、Rock等音效
USB接口	2.0标准
UART接口	标准串口，TTL电平,波特率可设[用户不可设]
输入电压	3.7V-5.2V[7805后级串一个二极管为最佳]
额定电流	10MA[静态]
低功耗电流	<200uA
功放功率	负载32欧姆0.25W[只支持驱动耳机][不支持直接驱动喇叭]
尺寸	参见封装章节
工作温度	[-40度] -- [80度]
湿度	5% ~ 95%
主芯片型号	KT404A[SOP16]

2.2 管脚说明

引脚序号	引脚名称	功能描述	备注
1	GPIOA0	SPI的数据口	可做GPIO
2	GPIOA1	SPI的时钟口	可做GPIO
3	GPIOA2	通用输入输出口	可做GPIO
4	GPIOA3	ADC/通用输入输出口	可做AD口
5	GPIOA4	USB接口/通用输入输出口</
