KT6368A蓝牙芯片在广播间隙导致的电源抖动引起mcu被唤醒说明

客户问题描述如下：

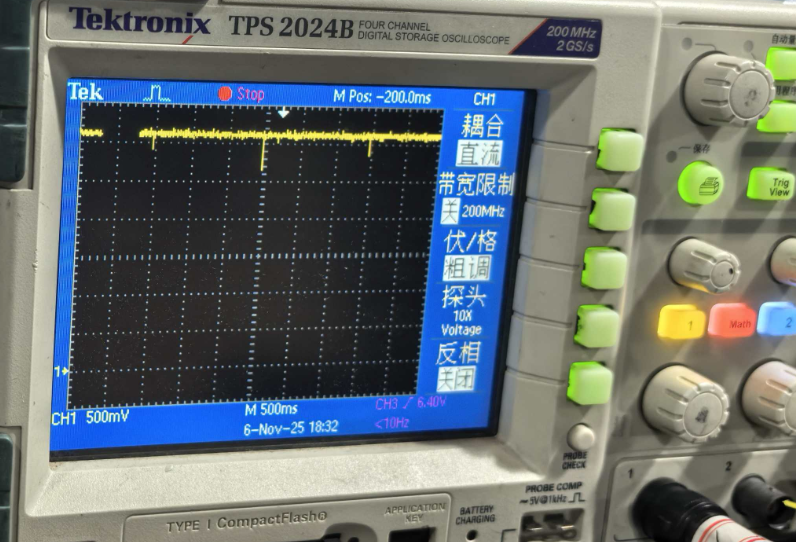

KT6368A低功耗的时候我抓了下蓝牙电源的波形，1.5s就会打嗝一次，这个现象正常吗

我现在广播间隔设置的时间是1.5s，如下图所示

客户分析推理如下：

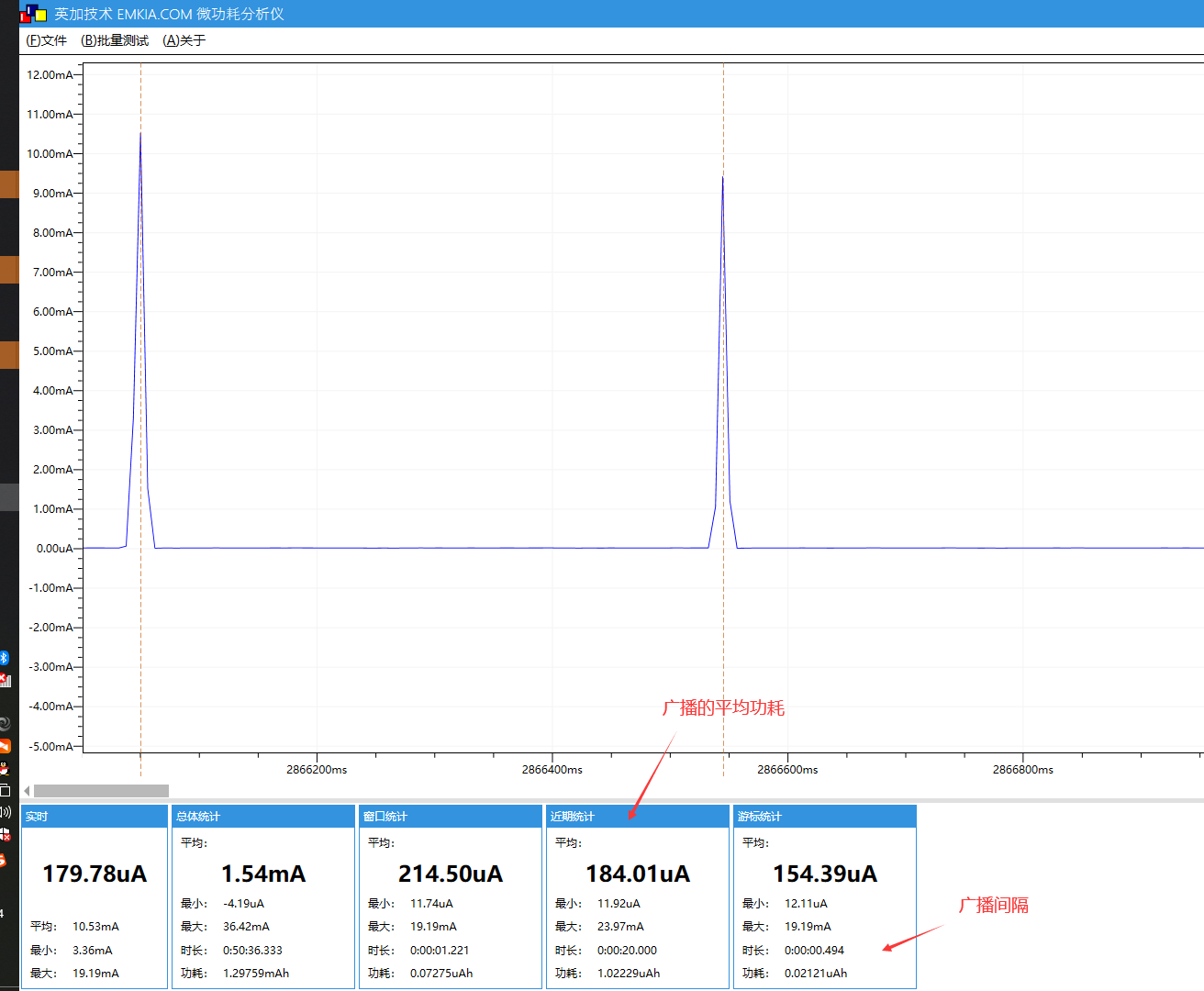

如下图所示，蓝牙芯片设置的是500ms的广播周期的平均功耗=180uA，注意是平均功耗

蓝牙芯片的功耗都是讲的平均功耗，因为它是处于

广播+周期休眠+广播+休眠.......  这种无限循环状态

可以很明显的看到上图，分为两个部分：

第一部分：尖峰，代表的意思就是蓝牙芯片在广播，持续时间很短=10ms左右，功耗=10mA

第二部分：横线，趋近于电流消耗为0，代表休眠，大概是490mS的样子

尤其这个瞬间的10mA电流消耗，可能会导致您设计的板子电源抖动，这点请留意，

但是正常只要供电电压=3.3v，并且带载能力合适的情况下，一般也不会抖动

只能算是一个细节的注意点而已。

假如您的整个PCBA设置了低功耗的机制，那么个突如其来的10mA，很有可能导致板子的电源波动，导致外围的mcu被电平唤醒，这个纯属于猜测和推理

最后来总结一下这个问题

客户咨询KT6368A 蓝牙芯片在1.5s 广播间隔的低功耗模式下，每 1.5s 出现一次电源 “打嗝” 现象是否正常，文档说明该现象因芯片广播 + 休眠的循环工作模式导致（广播约 10ms、功耗 10mA，休眠约 490ms、电流趋近于 0，500ms 广播周期平均功耗 180uA），正常情况下 3.3V 供电且带载能力合适时不会出现电源抖动，但需留意 10mA 瞬间电流可能引发的电源波动，极端情况或唤醒外围 MCU。
