本文介绍如何根据用户选择的不同选项（如总行或广州分行），动态调整弹窗的尺寸和内容。当选择总行时，弹窗尺寸会减小并隐藏父级节点字段；而选择广州分行时，弹窗尺寸恢复并显示所有字段。通过添加交互事件实现这一功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.需求说明

需求说明1

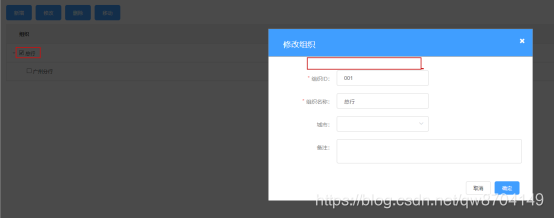

需求说明2
如以上两图，选择"总行"时,点击修改按钮打开修改组织弹窗，表单行"父级节点"消失，余下表单上移，弹窗尺寸变小，而选择"广州分行"时,点击修改按钮打开修改组织弹窗，表单行"父级节点"重新显示，其余表单行下移，弹窗尺寸变大

2.实现步骤

  1. 为"总行"选择按钮添加交互事件

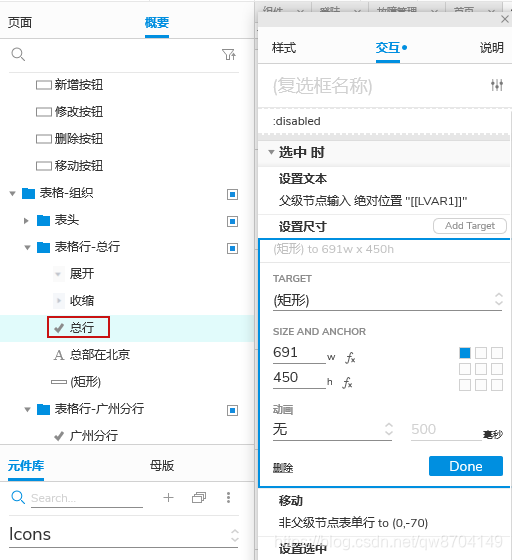

    总行设置尺寸
    如上图 添加"选中时-设置尺寸"交互事件，示例中是将原来高度520调整为450

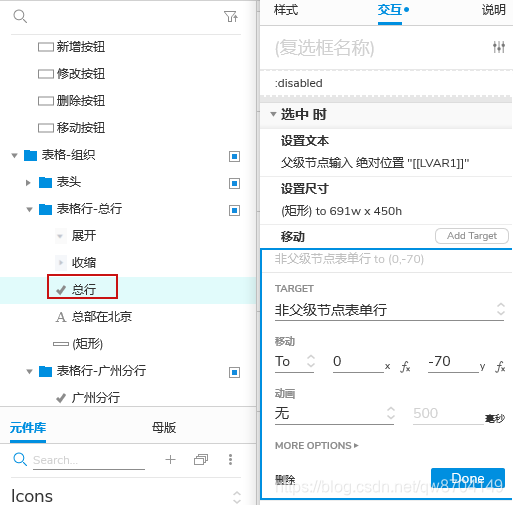

    总行移动事件
    如上图，添加"选中时-移动"交互事件，示例中移动方式To ，y轴方向-70

  2. 为"广州分行"选择按钮添加交互事件

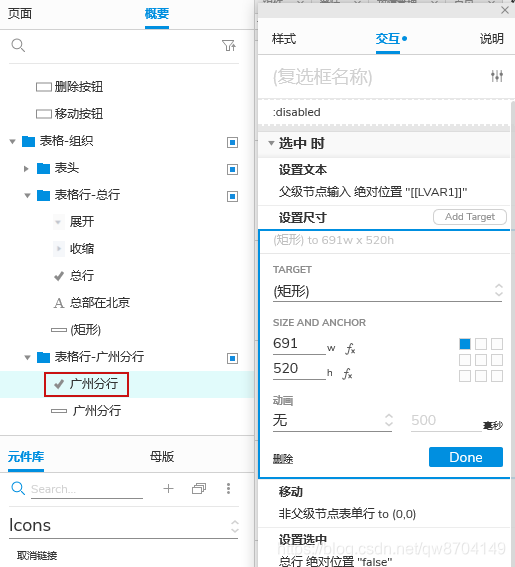

    广州分行设置尺寸
    如上图 添加"选中时-设置尺寸"交互事件，示例中是将高度还原为520
    广州分行移动事件
    如上图，添加"选中时-移动"交互事件，示例中移动方式To ，y轴方向还原为0

至此配置完成，以上说明仅为实现编辑弹窗显示前弹窗大小和弹窗内容动态变化，弹窗的显示隐藏需通过修改按钮和关闭弹窗的按钮配置
