本文将为大家介绍如何用Axure实现列表拖动排序的上下拖动，希望该教程对你有所帮助。

最近使用Axure过程中碰到要对列表做排序，自然想到的是用中继器来实现。看了这篇文章《Axure教程：列表拖动排序的实现方式》 受到了不少的启发，但是只能向上拖动毕竟不太好，经过研究发现还是有办法实现上下拖动的。

我使用的是Axure RP 9，如果是Axure RP 8原理上基本相同。

一、原型原理

要进行拖动排序，主要是计算拖动到达的位置处于整个列表的相对位置，再进行插入。

二、思考过程

要进行拖动，就要使用动态面板。

动态面板放在中继器里可以很容易的获取到中继器里的数据

但是如果直接拖动动态面板，就会像上面提到的文章一样，只能往上拖动，往下拖动会把排在下方的条目往下推，达不到排序的目的。

这里只需要将被拖动的元件放在中继器外，拖动拖成中将中继器里的数据放在被拖动的元件上即可！

三、动手实现

01 中继器

我们先拖入一个中继器，在正常的数据以外增加一列标题为OrderNumber

Name列填入A ~ E

OrderNumber列填入0 ~ 4

中继器内矩形长宽改为200*40方便点击拖动

再对中继器添加一个载入时按照OrderNumber升序排序

02

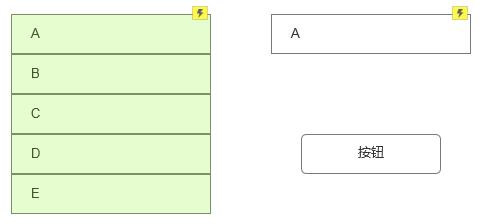

将中继器里的元件复制一份放在中继器外，取名“拖动块”，并设置载入时隐藏。

03

中继器外面放一个按钮，主要用来触发排序和整理OrderNumber，也设置为载入时隐藏。

04

在中继器里放入一个动态面板，用来触发拖动。

05

下面我们就来设置动态面板上的互动：

1)拖动开始时

• 设置拖动块的文本为[[Item.Name]]

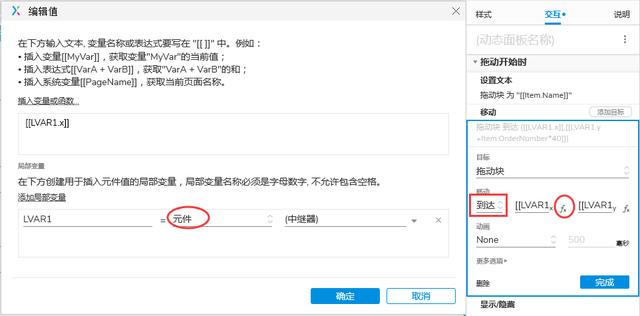

• 移动拖动块“到达”所鼠标所指向的条目的位置，通过OrderNumber来计算即可

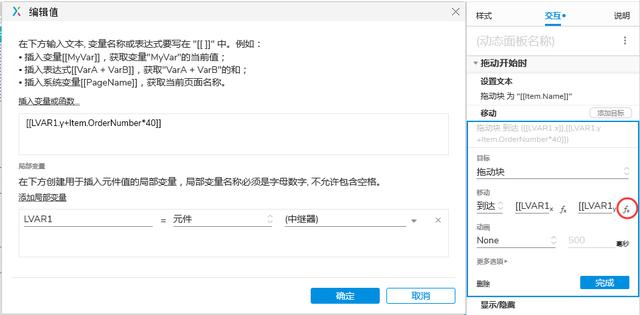

(X坐标为 中继器的x坐标；Y坐标为 中继器的y坐标 + 该条目的序号 * 每个条目的高度)

显示拖动块

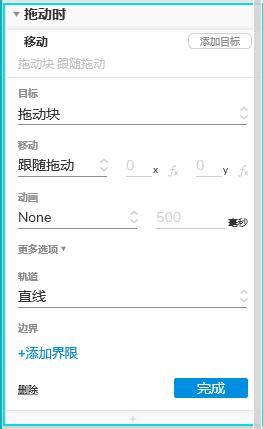

2)拖动时，移动拖动块跟随拖动

我这里并没有添加边界，如果需要也可以添加上。添加边界要注意一个地方，y轴上要留出空间，允许拖动到第一个条目的上方。

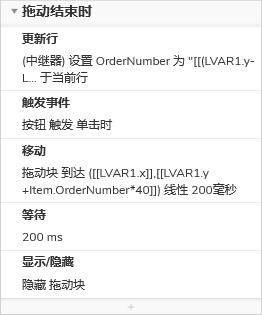

3)拖动结束时

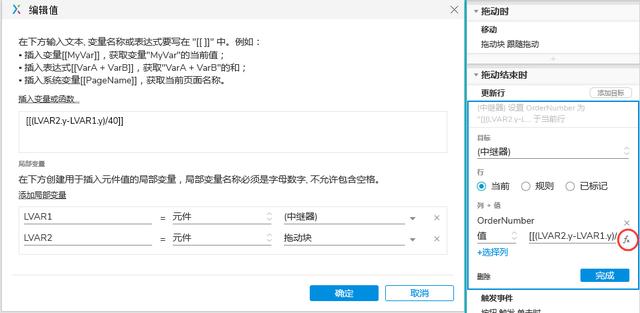

计算中继器和拖动块y坐标的距离来确定OrderNumber，值为 [[(LVAR2.y-LVAR1.y)/40]]

触发中继器外的按钮

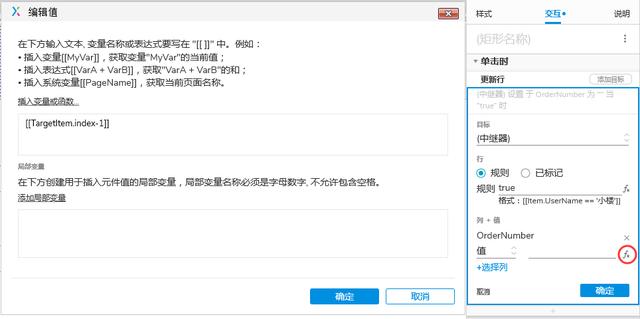

按钮单击时 将中继器的OrderNumber列更新为[[TargetItem.index-1]]。

OrderNumber用来排序的同时，也用来计算拖动块出现的位置，所以拖动一次后就要更新为0 ~ N-1的整数，TargetItem.index是从1开始，所以要减1。

被更新的行的顺序就是当前排序的顺序，所以这样更新不会改变当前的排序。

规则写的是true，在实际使用中可以用其他条件，比如该行的可见性等条件来更新， 经测试，中继器筛选不显示的行，不会被更新OrderNumber。

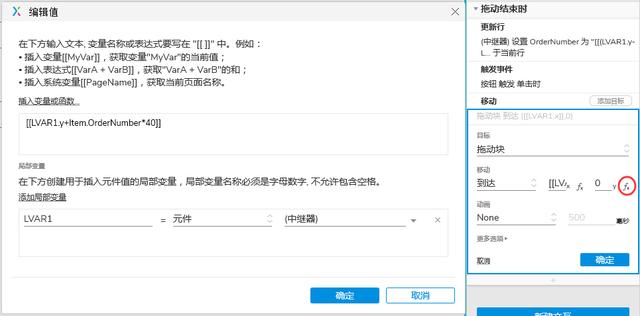

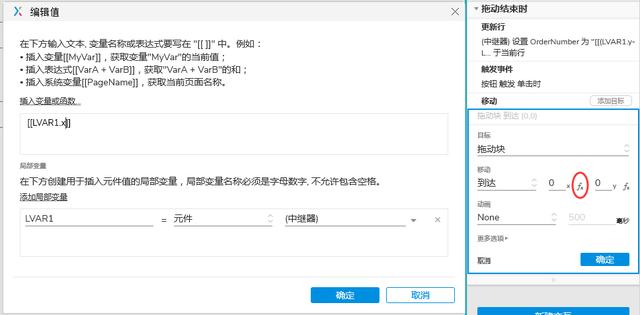

移动拖动块到达排序后的位置

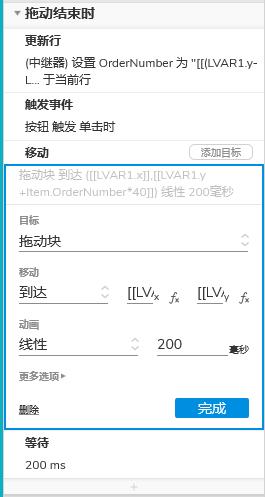

将移动的过程添加一个200ms的动画

等待200ms后把拖动块隐藏起来，整个拖动排序就完成了

效果完成了，我们还可以在中继器里的条目上，加入一块相同尺寸的75%不透明度的矩形，拖动开始时显示，拖动结束时隐藏，再加上文字提示可以拖动排序，页面的效果就能更拟真。

写在最后

有人说也就几条注释或跟技术人员几句话就能交待过去，何必花功夫去模拟这个效果 。但如果时间允许，我们我们还是应该尽量将页面效果用最直观的方式表现出来，方便跟客户展示，也方便设计师、程序员查看。
