三节串联锂电池充电管理芯片，13V,15v输入两安充电

最新推荐文章于 2025-02-27 09:39:30 发布
原创 最新推荐文章于 2025-02-27 09:39:30 发布 · 4.7k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

PW4203是一款4.5V-22V输入的同步降压锂离子电池充电器，适用于1-3节串联锂电池，最大充电电流2A。它具有多种保护功能，如过压、低压、过温等。同时介绍了5V输入，1.2A充电电流的PW4053，适合三节锂电池升压充电。

13V，15V输入的三节锂电池充电IC，2A充电电流，可设置超时充电时间保护。

    PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片VSET引脚选择1节充电或2节串联充电3节串联充电。PW4203集成了频率800 kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。

    PW4203具有输入过压保护24V，和低压启动保护3.9V，还具有输出VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。

三节串联锂电池充电管理芯片的电路图：

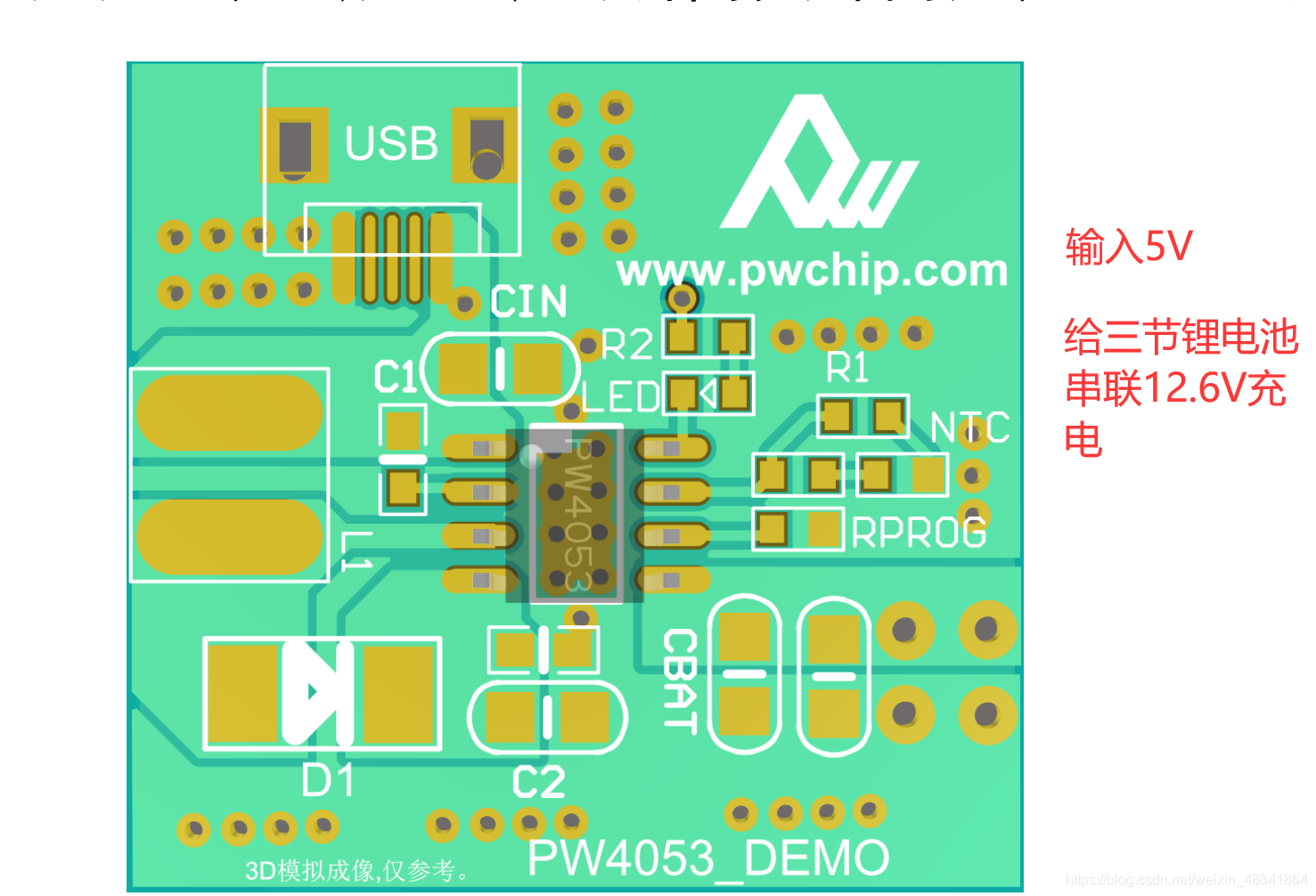

PCB设计参考图：

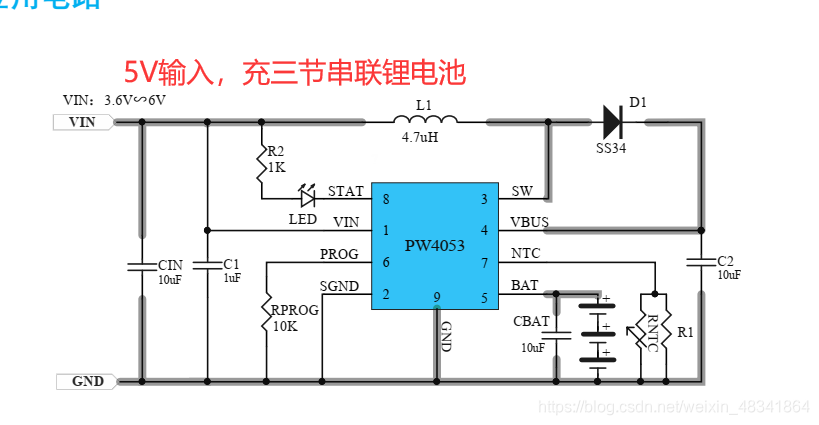

5V 输入，三节串联锂电池便捷充电器-PW4053

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。
PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，
可匹配所有适配器


usb type
关注
5V升8.4V升12.6V两串三串锂电充电芯片选型
zy15878521120的博客
09-14 1527
AH3300两串锂电池升压充电芯片 内部集成有基准电压源，＋5V电压调制单元，电感电流检测单元，电池电压检测电路和片外N沟道MOSFET驱动电路等，具有外部元件少，电路简单等优点。当接通输入电源时， 进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限是，片外NMOSFET截止，电感电流下降，电感中的能量转移到电池中。手持电话，PDA，MP3播放器，MP4播放器，数码相机，蓝牙应用，PSP游戏机，NDS游戏玩家，笔记本。5V输入开关升压型充电IC。
三节锂电池充电管理芯片，IC电路图如何设计
quke1的博客
12-11 2367
关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统：1，三节锂电池保护电路，2，三节锂电池充电电路，3，三节锂电池输出电路。 1.三节锂电池保护电路，芯片电路图 控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等 2.三节锂电池充电电路 PW4053，输入5V，升压输出12.6V的三节锂电池充电管理芯片，1A； PW4203，输入15V-20V，降压输出12.6V的三节锂电池充电电流芯片，2A 3.三节锂电池输出电路 对于三节锂电池的输出来说...
三节锂电池充电管理芯片中文资料
05-29
锂电池充电管理芯片，详细介绍如何使用以及相关配置，看懂本资料也就明白所有充电管理的原理，跟TI的充电技术一样。
三节串联12.6V锂电池充电芯片，中文规格书，5V和18V输入.pdf
11-25
PW4203 是一款 4.5-22V 输入，2A 多芯同步降压锂离子电池充电器，适用于便携式应用 程序。选择引脚方便多电池充电。800 kHz 同步降压调节器集成了 22V 额定值的超低导 通电阻 FET，以实现高效率和简单的电路设计。PW4203 提供 8 针 SOP 封装，提供非常 紧凑的系统解决方案和导热性好。
PW4203_2.0.pdf
01-25
PW4203_2.0.pdf规格书下载
世微AP6113三节锂电池充电管理芯片
sw18923706103的博客
03-02 558
电池充电器而设计的电路，非常适合那些低成本、它集高精度预充电、恒定电。流充电、恒定电压充电、电池状态检测、充电结束。低泄漏、充电状态指示等性能于一身，可以广泛地。电状态：预充电、恒流充电、恒压充电。电状态，以较小的电流对电池进行充电，预充电的。充电结束后，将始终对电池电压进行监控，定电流充电使电池电压上升到恒定电压充电电压。高电池饱和结束电压，可以设到需要的电压点。）时，对电池进行再充电，进入下一个充。后，进入恒定电流充电的快速充电状。然后进入恒定电压充电状态，，在该状态下，充电电。充电电压的精度优于±。
三节锂电池充电管理芯片，IC电路图，BOM物料表
深圳市泛海微电子有限公司
12-06 1580
5V输入升压，三节锂电池充电管理芯片，IC电路图和BOM物料表；20V输入降压，三节锂电池充电管理芯片，IC电路图和BOM物料表。15V输入升压，三节锂电池充电管理芯片FS4059C 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。FS4059C 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。FS4059C 提供 SOP8-EP 封装形式。5V输入升压，三节锂电池充电管理IC电路图5V输入升压，三节锂电池充电方案BOM物
三节串联锂电池充电IC，2款芯片测试板充电测试
11-23
本文将深入探讨两款针对三节串联锂电池充电的集成电路（IC）——PW4203和PW4053，以及相关的充电测试和电路设计方案。 首先，PW4203是一款高效、灵活的同步降压锂离子电池充电器芯片。它支持4.5V至22V的宽输入电压...
FS5280 5V输入双节串联锂电池升压充电IC
06-08
### FS5280 5V输入双节串联锂电池升压充电IC #### 知识点解析 **一、概述** FS5280是一种专为双节串联锂电池设计的升压充电管理集成电路（IC）。它能够通过升压转换器为两节串联的锂电池提供高效的充电管理，并...
FS5280恒流充电SOP8 5V输入两节锂电池升压型充电管理芯片
04-24
### FS5280恒流充电SOP8 5V输入两节锂电池升压型充电管理芯片 #### 一、概述 FS5280是一款先进的充电管理芯片，专为同步双节串联锂离子电池设计，能够通过升压转换器进行高效充电。此芯片拥有诸多特性，包括自动...
三节串联锂电池充电IC，2款芯片测试板充电测试(1).pdf
11-23
本文将深入探讨两款用于三节串联锂电池充电的IC——PW4203和PW4053，以及相关的充电测试和应用。 **PW4203充电IC** PW4203是一款高度集成的同步降压锂离子电池充电器，其工作电压范围为4.5V至22V，最大充电电流可...
3A 开关型同步降压多节锂电池充电管理芯片ZCC6688 v1.0_.pdf
07-30
Wuxi Zcc-china Microne Electrionic show the new product for General Description The ZCC6688 is a 2A Li-Ion battery charger. It utilizes a 500KHz synchronous buck converter topology to reduce power dissipation during charging. Low power dissipation, an internal MOSFET allow a physically small charger that can be embedded in a wide range of handheld applications. The ZCC6688 includes complete charge termination circuitry, automatic recharge and a ±1% 4.2V / 8.4V / 12.6V float voltage. Battery charge current, charge timeout and end-ofcharge indication parameters are set with external components. Additional features include shorted cell detection; temperature qualified charging and overvoltage protection. The ZCC6688 is available in a low profile ESOP8 and package. Features Input voltage range 4V~20V Dynamic input current allocation for maximum charging rate 3.0A Maximum Charge Current No External MOSFETs and Blocking Diode Required Efficiency up to 90% Constant-Current/Constant-Voltage Operation with Thermal Regulation to Maximize Charge Rate Without Risk of Overheating Optional Battery Temperature Monitoring Before and During Charge Automatic Sleep Mode for Low-Power Over Current Protection Consumption Available in ESOP8 RoHS Compliant and 100% Lead (Pb)-Free
电源技术中的低成本的多节串联锂离子电池充电电路
10-21
文中所述的集成电路KA7500B是三星公司出品的一颗专用的脉宽调制型开关电源集成控制器，它与TL494完全兼容并可互换。该电路方案如下图所示。 　　下面对该电路的工作原理作一说明： 　　图中所绘电路本质上是一个电源电路，具有恒流/恒压输出功能。它带有两路反馈电路，为电流反馈和电压反馈，其中电流反馈的正、负极对应KA7500B的第1、2脚，输出电流在电阻R12和R20上产生一压降，该压降经R9、R10和R14、R15电阻回馈回来，当KA7500B的第1脚电压大于第2脚电压时，KA7500B会减小输出脉宽（第8、11脚），使电流减小，否则增加脉宽，使输出电流恒定在预设值，其恒流值符合以下公
太阳能给单节锂电池充电的管理芯片
04-13
CN3063是可以用太阳能电池供电的单节锂电池充电管理芯片.该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。内部的8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电压源的电流输出能力，非常适合利用太阳能电池等电流输出能力有限的电压源供电的锂电池充电应用。CN3063只需要极少的外围元器件,并且符合USB总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为4.2V，也可以通过一个外部的电阻调节。 充电电流通过一个外部电阻设置。当输入电压掉电时,CN3063自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，电池温度监控以及充电状态/充电结束状态指示等功能。 CN3063采用散热增强型的8管脚小外形封装(SOP8)。 应用: 太阳能充电器 利用太阳能电池充电的应用 电子词典 便携式设备 各种充电器 特点： 内部集成有8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流 可利用太阳能电池等输出电流能力有限的电压源供电的锂电池充电应用 输入电压范围：4.35V 到 6V 片内功率晶体管 不需要外部阻流二极管和电流检测电阻 恒压充电电压4.2V，也可通过一个外部电阻调节 为了激活深度放电的电池和减小功耗，在电池电压较低时采用涓流充电模式 可设置的持续恒流充电电流可达500mA 采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热 电源电压掉电时自动进入低功耗的睡眠模式 充电状态和充电结束状态双指示输出 C/10充电结束检测 自动再充电 产品无铅
锂电池充电芯片——ltc4001
12-17
凌特的锂电池充电电路，最大可以达到2A，支持电流控制，定时，温感等功能，缺点就是价格比较贵...
TI多芯锂电池管理芯片
08-19
TI 多芯锂电池电量管理芯片手册，采用SMBus通信方式，可以监控电量以及充电状态
单节,两节,三节,四节串联锂电池充电管理芯片IC,USB快充和24V
深圳市泛海微电子有限公司
09-08 2923
FS4061A 为两节/三节锂离子聚合物锂电池充电管理芯片，适用市面各种锂电池电压两串锂电池电压8.4V/8.7V/8.8V和三串串锂电池电压12.6V/13.05V/13.2V，用5V适用给任何两串/三串锂电池充电管理，在5V2A输入下可以升压充电8.4V1A充电电流，12V600MA充电电流，配备更大的输入电源可以做大充电电流。PW2303 同步降压芯片，输入 9V-5V，输出 5V，可达 3A，特点降压压差很低， 效率高。FS2953 同步降压芯片，输入 9V-5V，输出 5V，可达 3A， 特。
PD取电协议芯片XSP08T充电方案，满足3~4串锂电池快速充电功能
最新发布
Msshu123的博客
02-27 1133
XSP08T 是 USB Type-C 受电端（sink） 取电控制芯片， 支持从充电器等电源上取电给产品供电。芯片集成 PD2.0/3.0 快充协议、 QC2.0/QC3.0 快充协议、 华为快充协议、 三星 AFC 协议等多种快充协议， XSP08T 芯片搭配电池管理芯片可以给锂电池提供最大 100W 的功率充电XSP08T PD取电芯片作为一款性价比非常高的多协议取电芯片，具有外围简单、方案成熟可靠、兼容性强、支持多协议输入取电等特点。
USB口5-9V的PD快充给三节串联锂电池充电芯片，方案板资料，12.6V-29号电路板
m0_71903823的博客
06-21 1898
29号电路板PCB描述：1.1 名称：USB口5-9V的PD快充给三节串联锂电池充电芯片，方案板资料，12.6V 1.2 应用：便捷充电设备等 1.3 电池组：11.1V锂电池组，三串3.7V锂电池，充满12.6V1.4 输入电压：5V-9V （充电亮灯，充满转灯）1.5 Max充电电流：1.4A 1.6芯片功能简介： 2，锂电池充电电路：PW4040 PW4040锂电池充电管理芯片，可达3.5A充电电流，可调输出充电电压，支持宽输入电压 3，USB C口 PD快充协
PW4203：高效三节锂电池充电芯片，2A同步降压调节器
"PW4203是一款专为三节串联12.6V锂电池充电设计的高效同步降压充电芯片，具备宽输入电压范围、高效率和多种保护功能。这款芯片适用于各种便携式设备，如移动电话、PDA、MP3/MP4播放器、数码相机、蓝牙设备以及游戏...
