PW2051是一颗DC-DC同步降压转换器芯片，输入电压范围2.5V-5.5V,，最大负载电流1.5A，可调输出电压，频率1.5MHZ高频率，可采用贴片电感，节省空间，采用SOT23-5封装形式。

PW2051 是一款由基准电压源、振荡电路、比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。利用 PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。PW2051 内置功率 MOSFET，集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。本产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用。PW2051最大输出电流1.5A，超高效率95%

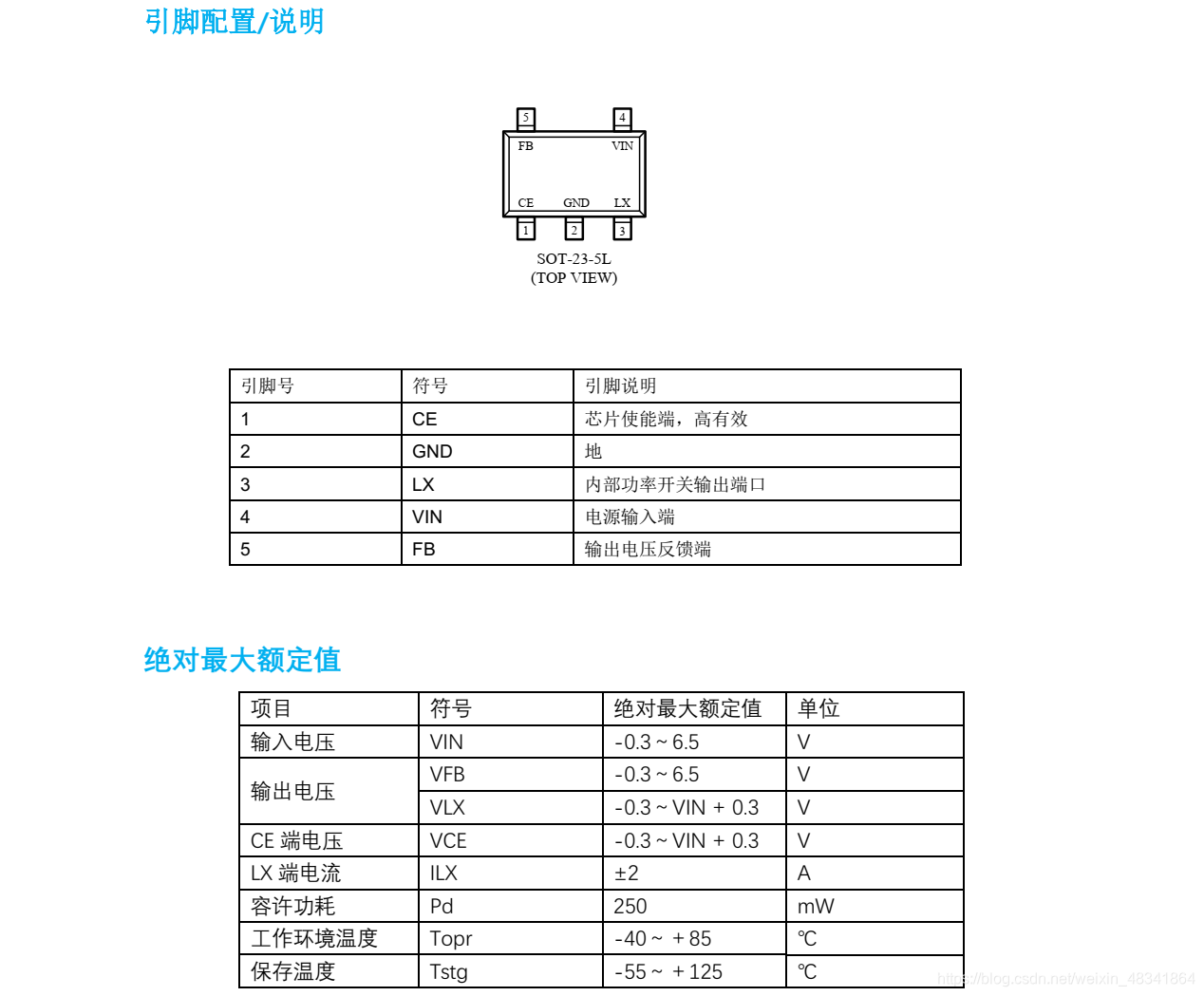

PW2051 采用 SOT23-5L 封装配合较少的外围原件使其非常适用于便携式产品。

PW2051常适用于，5V转3.3V，5V转3V，5V转2.8V，5V转3.6V，5V转2.5V，5V转2.4V，5V转1.5V，5V转1.2V，5V转1.8V，3.7V转3V，3.7V转2.8V，3.7V转2.5V，3.7V转1.8V，3.7V转1.5V，3.7V转1.2V，3V转2.8V，3V转2.5V，3V转1.8V，3V转1.5V，3V转1.2V等应用中。
