12V转3.3V稳压芯片

 9V转3.3V,12V转3.3V给MCU供电，要求输出电压稳定，低纹波等，9V转3.3V,12V转3.3V降压到1A,2A,3A的大电流降压电路芯片，DC-DC降压芯片虽然在静态功耗上比LDO大很多倍，但是LDO线性稳压的特点，所以LDO不适合100MA以上应用，建议用DC-DC降压方案。

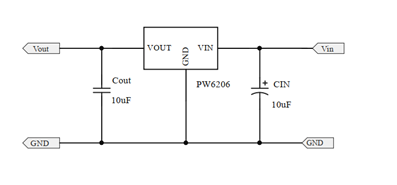

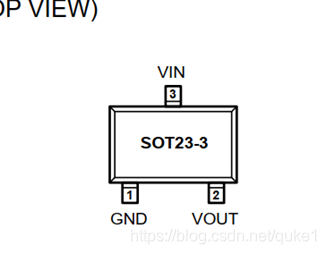

LDO线性方案：

。。。
LDO产品	输入电压	输出电压	输出电流	静态功耗	封装
PW6566	1.8V～5.5V	1.2V～5V多	250mA	2uA	SOT23-3
PW6218	4V～18V	3V,3.3V,5V	100MA	3uA	Sot23-3
PW6206	4.5V～40V	3V,3.3V,5V	150MA	4.2uA	Sot23/89
PW8600	4.5V～80V	3V,3.3V,5V	150MA	2 uA	Sot23-3



从上表个来看，最合适的是PW6218； ，但是12V和18V的电压接近，可以选用更宽范围的LDO，如PW6206来进行演兵等。

      DC-DC降压芯片方案的优势，在于能量的转换效率上，由于DC-DC转换效率高，普遍90%左右。在大电流输出功率时，DC-DC做到了LDO无法取代的地步。

      LDO线性稳压，由于能量转换效率在60%左右，能量的损耗就表现在温度上了，转换成了热量，通过芯片来挥发。

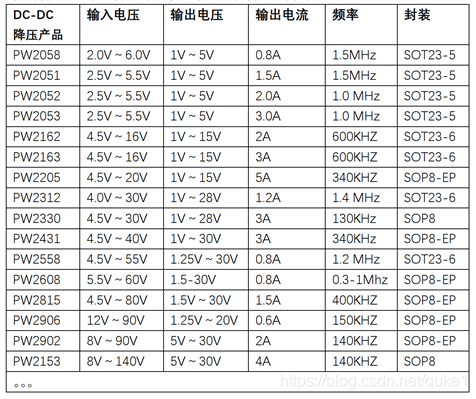

DC-DC降压方案：

 PW2162是一颗DC-DC同步降压转换器芯片，输入电压范围4.5V-16V，最大负载电流2A，可调输出电压，频率600kHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

PW2162是一颗高效率，高集成的2A同步整流降压转换器，PW2162可在宽输入电压范围工作：4.5V-16V，可调输出电压，内部集成了MOS管整流，节省了外部肖特基二极管，效率也得到提高。

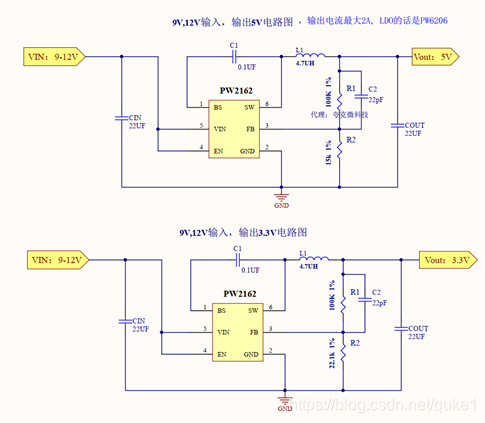

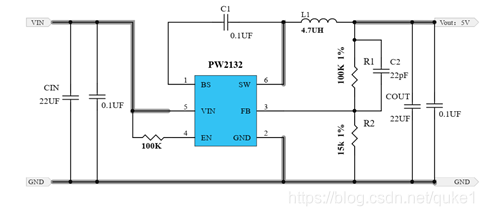

PW2162典型应用电路图

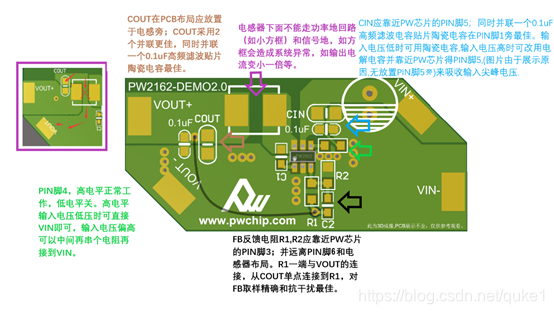

PW2162的PCB布局设计建议：

同时PW2163的输入电压最大可以3A,脚位和电路是和一样的。

PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。
