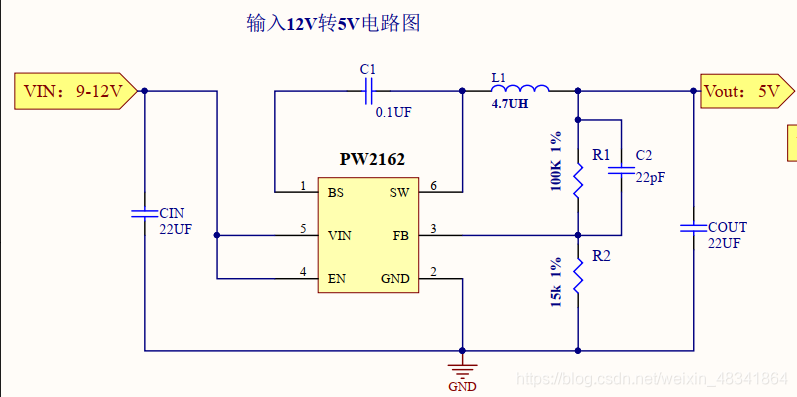

6V转5V，7.4V转5V，8.4V转5V，6V降压5V，7.4V降压5V，8.4V降压5V电路图：

PW2162是一颗高效率，高集成的2A同步整流降压转换器，PW2162可在宽输入电压范围工作：4.5V-16V，可调输出电压，内部集成了MOS管整流，节省了外部肖特基二极管，效率也得到提高。

PW2162采用SOT23-6环保标准的封装。

DC-DC高效率降压芯片：

产品

输入电压范围

输出电压范围

输出电流最大

静态功耗

封装

PW2051

2.5V-6V

可调输出

1.5A

40uA

SOT23-5

PW2052

2.5V-6V

<
