esp32c3刷micropython固件说明

刷写工具地址：

https://github.com/espressif/esptool/releases/download/v4.7.0/esptool-v4.7.0-win64.zip

擦除命令：

.\esptool.exe --chip esp32c3 --port com23 erase_flash

写入命令：

 .\esptool.exe --chip esp32c3 --port com23 --baud 460800 write_flash -z 0x0 .\ESP32_GENERIC_C3-20240602-v1.23.0.bin

注意事项

芯片每次上电或复位时，都需要一些初始配置参数，如加载芯片的启动模式等。这些参数通过 strapping 管脚控制。复位放开后，strapping 管脚和普通 IO 管脚功能相同。

所有的 strapping 管脚信息，可参考 ESP32-C3 系列芯片技术规格书 > 章节 Strapping 管脚。下面主要介绍和启动模式有关的 strapping 管脚信息。

芯片复位释放后，GPIO2、GPIO8 和 GPIO9 共同决定启动模式，详见表 芯片启动模式控制。

芯片启动模式控制 

启动模式	GPIO2 1	GPIO8	GPIO9
默认配置	–（浮空）	–（浮空）	1（上拉）
SPI Boot (default)	1	任意值	1
Joint Download Boot 2	1	1	0

1

GPIO2 实际不控制 SPI Boot 和 Joint Download Boot 模式，但由于管脚毛刺强烈建议将此管脚上拉。

2

Joint Download Boot 模式下支持以下下载方式：

• USB-Serial-JTAG Download Boot

• UART Download Boot

Strapping 管脚的时序参数包括 建立时间 和 保持时间。更多信息，详见图 Strapping 管脚的时序参数图 和表 Strapping 管脚的时序参数说明。

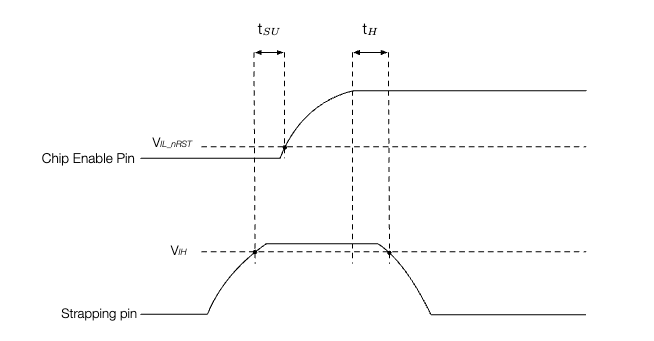

Strapping 管脚的时序参数图

Strapping 管脚的时序参数说明 

参数	说明	最小值 (ms)
tSU	建立时间，即拉高 CHIP_EN 激活芯片前，电源轨达到稳定所需的时间	0
tH	保持时间，即 CHIP_EN 已拉高、strapping 管脚变为普通 IO 管脚开始工作前，可读取 strapping 管脚值的时间	3

注意

不要在 GPIO9 管脚处添加较大的电容，以免影响芯片上电启动。
