运算放大器的分类（一）：晶体管

 运放的放大器分为三种：晶体管放大器、运算放大器和功能放大器。本文介绍了晶体管放大器的分类以及常见型号。

晶体管的分类

       晶体管分为单极型晶体管（FET）以及双极型晶体管(BJT)。其中，单极型晶体管又称“场效应管”，分为结型管和金属氧化物管，它们有N沟道和P沟道之分。双极型晶体管分为NPN型和PNP型。两者的区别为：单极型晶体管中只有空穴或者电子运动形成电流，双极型晶体管中空穴和电子两者都运动形成电流。

双极型晶体管(BJT)

       双极型晶体管（Bipolar Junction Transistor，BJT）是一种基于两种载流子（电子和空穴）参与导电的半导体器件。与单极型晶体管（如FET）不同，BJT的电流放大特性主要依赖于电子和空穴的复合与扩散。根据其结构和导电类型，BJT可以分为以下几种主要类型：

1. 按结构分类

BJT的基本结构是三层半导体材料组成的PNP或NPN型晶体管，根据这三层半导体的排列顺序，BJT可以分为以下两种：

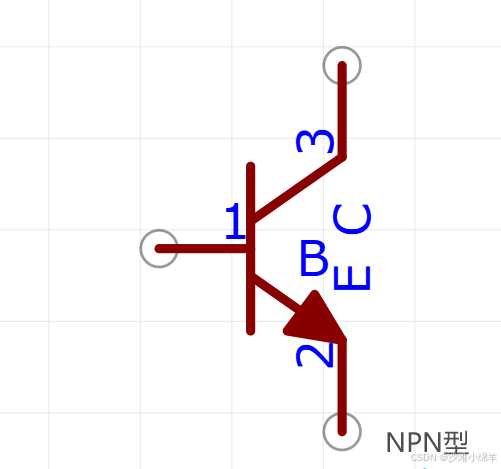

NPN型晶体管

• 结构：由一个P型半导体夹在两个N型半导体之间，形成两个PN结。

• 特点：

  • 电子是多数载流子，空穴是少数载流子。

  • 适用于高速、高频应用，因为电子的迁移率比空穴高。

• 应用：广泛用于数字电路、模拟放大电路、高频振荡器等。

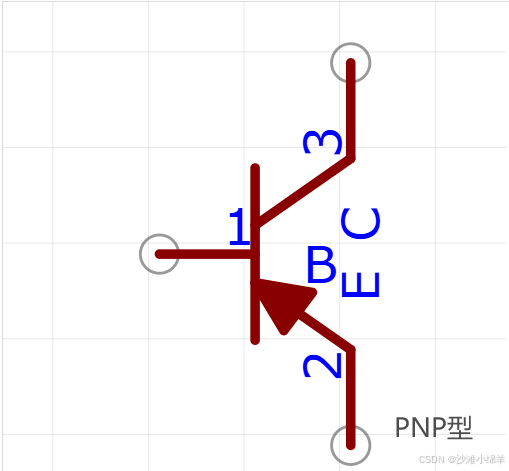

PNP型晶体管

• 结构：由一个N型半导体夹在两个P型半导体之间，形成两个PN结。

• 特点：

  • 空穴是多数载流子，电子是少数载流子。

  • 工作速度相对NPN型稍低，但更适合高电压、高电流的应用。

• 应用：常用于功率放大、电源电路、低频放大等。

2. 按功率分类

根据BJT的功率容量，可以将其分为以下几种：

（1）小功率晶体管

• 特点：

  • 功率容量较小，通常在几十毫瓦到几百毫瓦之间。

  • 工作频率较高，适合高频、低功耗的应用。

• 应用：用于信号放大、数字逻辑电路、射频电路等。

• 常见型号：

  • NPN: 9013（低频小功率硅管）、9014（低噪声NPN三极管）、9018（高频小功率管）、BC547（通用低功耗NPN晶体管）、BC548（通用NPN小功率BJT）等。

  • PNP:2N3906（低功耗、高电流增益&#x
