CNN-3 基于残差网络实现手写数字识别

1.理解resnet

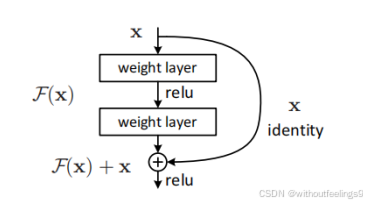

图1 残差块结构

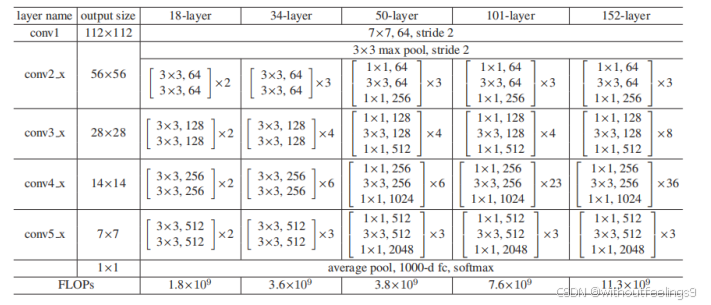

图2 网络结构

根据图1和图2来理解一下resnet。

ResNet是用来解决什么问题的？：ResNet 的提出主要是为了解决深度神经网络训练中出现的退化问题。

退化问题？：当网络层数加深时，模型的性能并不一定会提高，甚至会因为梯度消失、 梯度爆炸等问题导致模型性能下降。这种现象不仅仅是过拟合的问题，而是随着网络 加深，优化变得更加困难。传统的深层网络（如 VGG 或 AlexNet）在超过一定深度（例 如 20 层以上）时，训练过程可能会使模型的表现变得更差。

为什么ResNet可以解决这个问题？：归功于残差块（ResNet中的核心模块），使得神经网络能够在更深的层数下保持良好的性能。

在传统卷积网络中，梯度消失是因为梯度在反向传播时不断被链式法则中的小数值缩小。网络的每一层学习的是直接从输入映射到输出的函数 H(x)，但H（x）的表达可能过于复杂，使得网络难以找到合适的权重。

残差块引入了一条快捷连接（Shortcut Connection），它使得梯度可以绕过中间的非线性层直接传递回前面层。分析如下：

残差块的输出为：

假设损失函数为L，则：

根据

，有：

这里的“1”就是捷径连接，确保

很小（梯度可能消失），梯度仍然能通过“1” 被有效传递回去。即使残差块中的 F(x)表现不好，梯度也可以通过直接连接的路径流 回到前面的层

残差块的结构：包括两个卷积层，卷积核大小为3*3。

输入首先通过第一个卷积层、批归一化层、激活函数，然后经过第二个卷积层和批归一化层。之后输入与输出经过残差连接，最终ReLU激活得到输出。

快捷连接（Shortcut Connection）分为两种类型：

恒等连接（Identity Mapping）：输入和输出形状相同，无需额外调整。

 投影连接（Projection Shortcut）：通过 1×1卷积调整通道数或特征图大小（当输入输出通道数不匹配，或特征图被下采样时）。

代码实现残差块，就是定义了一个ResidualBlock块，继承自nn.Module类，里面包括了init函数和forward函数。

init函数：一个残差块包含了两个卷积层，所以初始化参数是输入通道数in_channles和输出通道数的列表channels_list（里面分别是第一个卷积层的输出通道和第二个卷积层的输出通道），以及步长stride。接下来就是定义需要用的函数，利用nn.Conv2d定义卷积层conv1，卷积核大小设置为3，填充为1保证特征图大小变化是因为步长stride的变化。利用函数nn.BatchNorm2d定义批归一化层bn1，定义激活函数relu。接下来定义第二个卷积层conv2，这个卷积层保持特征图大小和通道数不变，所以填充为1，步长也设置为1（保证了特征图大小不变）。定义批归一化层bn2。最后利用nn.Sequential()定义函数shortcut，用于对输入x进行调整大小和通道数。如果输入x和F（x）和通道数不一样，或者第一个卷积层的stride不为1（特征图大小发生了变化），那么就需要在nn.Sequential(）中定义一个卷积层和批归一化层，其中卷积层的目的就是用来将输入x和f（x）的通道和大小一样，所以卷积函数的参数为 nn.Conv2d(in_channles,channels_list[-1],1,stride,0,bias=False),设置卷积核大小为1以及输出通道数量channels_list[-1]，确保输入x的通道是和f（x）的通道数量一样；因为卷积核是1*1，填充为0，设置步长为stride就保证x经过卷积得到的特征图大小和f（x）一样。

forward函数：对于传进来的参数x，先通过in_x=x保留一个备份,之后x依次通过conv1，bn1,relu,conv2,bn2得到out,之后in_x传入shortcut函数，对其特征图大小和通道数量进行规整，最后就是out加上in_x,对其那行relu激活，将结果返回。

残差块代码：

class ResidualBlock(nn.Module):
    def __init__(self, in_channles, channels_list,stride):
        super(Residual
