因为DDR2本质上只是更高级的一种SRAM，底层操作原理和SRAM是一样的，所以很多基础的东西就不再赘述了。
一、原理
在初始化之前，DDR2芯片需要先上电，芯片有多个需要提供的电压，其大小和顺序也有要求，这部分算是物理层的，在此不作研究。
在上电稳定之后，还需要等待时钟稳定才能进行操作。
时钟稳定后，开始第一轮对LMR的操作，配置四个(E)MRS，实现激活DLL和DLL复位的功能。
随后进行至少两次自动刷新，再开始第二轮对LMR的操作，配置四个(E)MRS，实现停止DLL复位和退出OCD的功能。
稳定后即完成了初始化，DDR2可以正常工作。

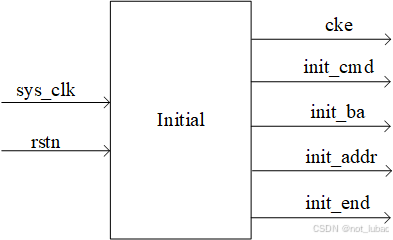

二、模块框图和接口
三、时序图

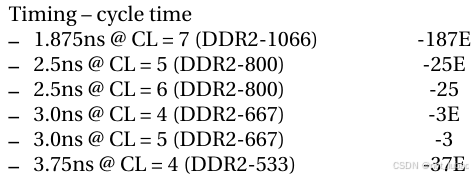

注意，这些延迟的具体值和数据速率(Data Rate)密切相关，即和串口时钟频率相关，在这里假设串口时钟频率为400MHz（即下图中的-25），那么一个周期就是T=2.5ns，延迟周期数将使用2.5ns计算。
假设容量为8Meg*16*4banks（512Gb），因此dq位宽为16，ba位宽为2，行addr位宽为13，列addr位宽为10。

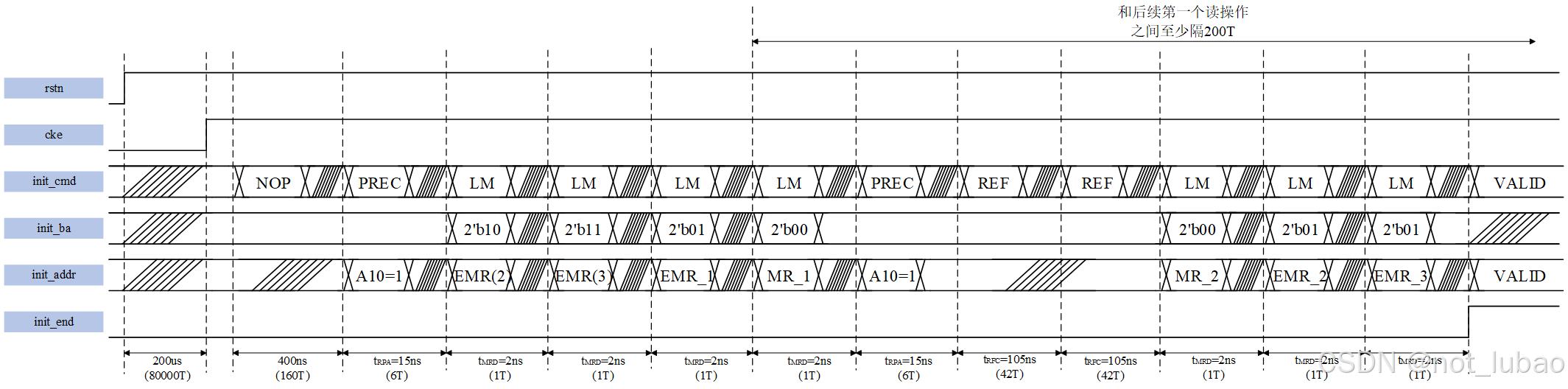

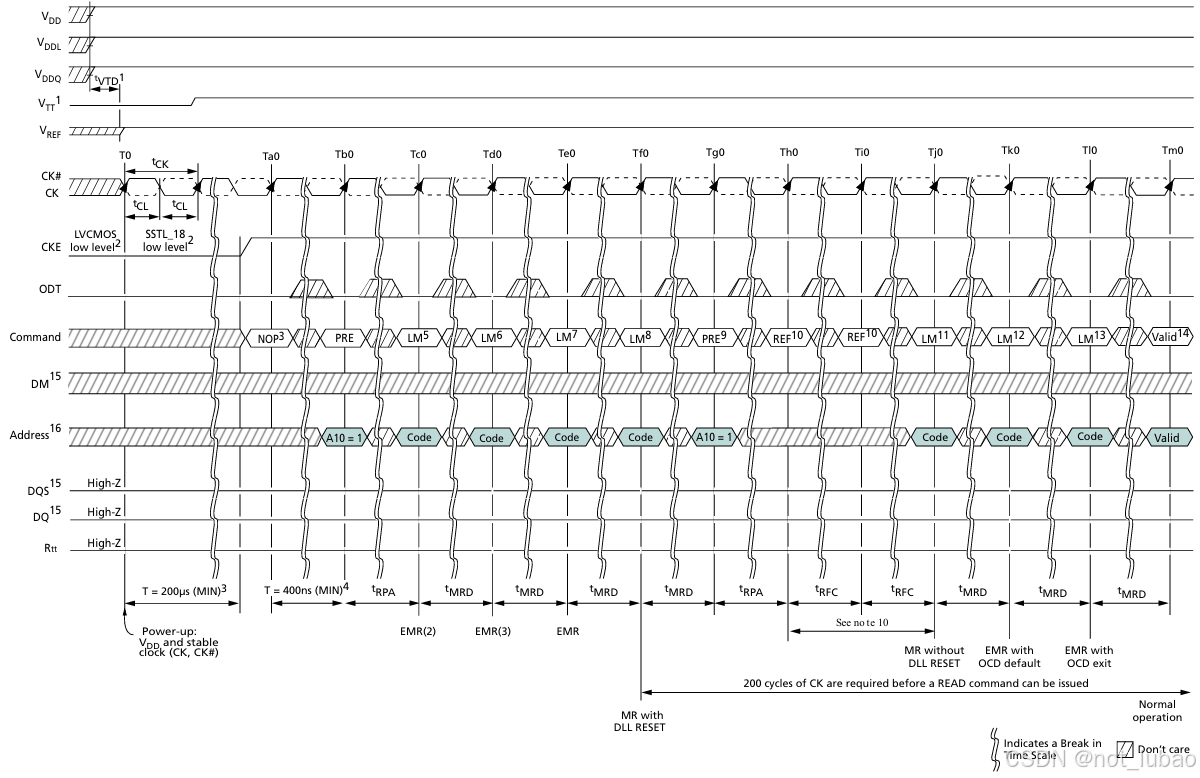

根据芯片手册的时序图，舍弃部分无用的信号，增添具体信号值，查阅手册得到准确的延时（延时部分内容太多，涉及到的都放在本文末尾），画出更清晰的时序图如下。
其中第三条之后的虚线为系统时钟sys_clk的上升沿，用于输出值的改变；输给DDR2的接口时钟clk&clk_n应当比sys_clk延迟半个周期，用于采样。
这里又遇到了如何生成sys_clk和clk&clk_n的问题，放在后文详述。（又挖坑了）
其中addr总线的具体值描述如下。
EMR(2)：不用考虑高温自刷新的问题，全为0即可。
EMR(3)：保留，全为0。
EMR_1：此处需要打开DLL功能，所以A0为0；还有两个参数需要关注，A3~A5和A7~A9。前者是关于AL的长度（详见DDR2 SDRAM（二）信号和时序-优快云博客），后者是OCD校准，在这里为了简化，都设为0。另外，也去掉一些不必要的信号和接口，所以A10为1（关闭dqs_n），A11为0（关闭rdqs）。此处ODT必须禁用。
MR_1：此处需要将DLL复位，所以A8为1，其余全为0。注意复位后要至少200个周期才能读。
MR_2：此处需要停止DLL复位，所以A8为0；A0~A2是突发长度，设为011(8)；A4~A6是CAS延迟，根据上文的假设，设为110(6)；A9~A11是自动预充电的写恢复时间，本次设计中不打算加入此功能，只需要知道这个时间是tWR，可以通过查表得到，此处为了方便直接设为101(6)。
EMR_2：想要退出OCD校准，要先在此处设置DLL default，即A7~A9都为1。ODT就设为75Ω好了，所以A6为0，A2为1。
EMR_3：此处需要退出OCD校准，A7~A9都为0。
注意：为了提高代码的灵活性，以上提到的参数都应该使用parameter定义。
四、状态机
- 复位撤销后，开始计数，计数到80000时拉高cke并将init_amd设置为NOP。
- 计数到80000+160时，拉高A10选中所有bank，并将init_amd设置为PREC，等待tRPA。
- 将init_amd设置为LM，BA设为10，init_addr设为13’b0，等待tMRD。
- 将init_amd设置为LM，BA设为11，init_addr设为13’b0，等待tMRD。
- 将init_amd设置为LM，BA设为01，init_addr[10]设为1，其余为0，等待tMRD。
- 将init_amd设置为LM，BA设为00，init_addr[8]设为1，其余为0，等待tMRD。
- 拉高A10选中所有bank，并将init_amd设置为PREC，等待tRPA。
- 将init_amd设置为REF，等待tRFC。
- 将init_amd设置为REF，等待tRFC。
- 将init_amd设置为LM，BA设为00，init_addr[2:0]为011，init_addr[6:4]为110，init_addr[11:9]为101,其余为0，等待tMRD。
- 将init_amd设置为LM，BA设为01，init_addr[9:7]为111，init_addr[10]为1，init_addr[2]为1，其余为0，等待tMRD。
- 将init_amd设置为LM，BA设为01，init_addr[10]设为1，init_addr[2]为1，其余为0，等待tMRD。
- 初始化完成。
五、代码实现
/***************************************************************************************
作者:not_lubao
2024-11-1
×××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××*/
// DDR2初始化模块，初始化步骤:上电--延时200us--拉高cke--延时400ns--预充电--寄存器配置--刷新n次--寄存器配置--完成
module ddr2_init(
input sys_clk , //系统时钟信号100MHz
input rstn , //系统复位信号
output cke , //时钟使能
output [1:0] init_ba , //Bank
output [3:0] init_cmd , //命令
output [12:0] init_addr , //地址
output init_end //初始化结束标志
);
/***********************参数************************/
//状态机
parameter IDLE = 6'd0 ,
WAIT_IDLE = 6'd1 ,
CLK_EN = 6'd2 ,
WAIT_CKE = 6'd3 ,
P_CHAR = 6'd4 ,
WAIT_PREC = 6'd5 ,
LM_EMR2 = 6'd6 ,
LM_EMR3 = 6'd7 ,
LM_EMR_1 = 6'd8 ,
LM_MR_1 = 6'd9 ,
LM_MR_2 = 6'd10 ,
LM_EMR_2 = 6'd11 ,
LM_EMR_3 = 6'd12 ,
WAIT_LM = 6'd13 ,
AUTO_REF = 6'd14 ,
WAIT_REF = 6'd15 ,
WAIT_DLL_RST = 6'd16 ,
END = 6'd17 ;
//等待时间 比实际要求最小值多一个周期
parameter T_INIT = 17'd80000 , //上电后等待
T_CKE = 17'd160 , //拉高cke后等待
T_tRPA = 17'd6 , //充电后等待
T_tMRD = 17'd1 , //配置寄存器后等待
T_tRFC = 17'd42 , //刷新后等待
T_DLL_RST = 17'd110 ; //拉高cke后等待（大于99）
//指令
parameter LM = 4'b0000 ,
REF = 4'b0001 ,
PREC = 4'b0010 ,
ACT = 4'b0011 ,
WR = 4'b0100 ,
RD = 4'b0101 ,
NOP = 4'b0111 ;
//自刷新次数
parameter REF_TIME = 4'd2 ;
//模式寄存器的值
parameter EMR2 = 13'b0 , //不用考虑高温自刷新的问题，全为0
EMR3 = 13'b0 , //保留
EMR_1 = 13'b0_0010_0000_0000 , //[0]为0（打开DLL功能）；[5:3]（AL长度）和[9:7]（OCD校准）都为0；[10]为1（关闭dqs_n），[11]为0（关闭rdqs）；{[6],[2]}为01（ODT=75Ω）
MR_1 = 13'b0_0000_1000_0000 , //[8]为1（DLL复位），其余全为0
MR_2 = 13'b0_0101_0011_0011 , //[8]为0（停止DLL复位）；[2:0]为011（突发长度8）；[6:4]为110（CAS延迟6）；[11:9]为101（自动预充电的写恢复时间6）
EMR_2 = 13'b0_0011_1100_0010 , //[9:7]为111（OCD default）；{[6],[2]}为01（ODT=75Ω）
EMR_3 = 13'b0_0010_0000_0010 ; //[9:7]为000（退出OCD校准）
/* 模式寄存器的具体值受芯片型号影响，以下仅做参考
MR[2:0] ： 突发长度 4（010）或8（011）
[3] ： 突发类型 0（顺序）或1（插入）
[6:4] ： CAS延迟 010（2）到111（7），一般大于3
[7] ： 测试模式 0（正常工作）或1（测试）
[8] ： DLL复位 0（无效）或1（有效）
[11:9] ： 带自动预充电的写恢复时间 010（2）到111（7），一般大于2
[12] ： 活跃低功耗模式的退出时间 0（快退出 tXARD）或1（慢退出 tXARDS）
EMR[0] ： DLL功能 0（开启）或1（关闭）
[1] ： D.I.C 输出驱动阻抗 0（满强度）或1（降低强度）
{[6],[2]} ： Rtt 00（无效）或01（75Ω）或10（150Ω）或11（50Ω）
[5:3] ： AL 额外延时 000（0）到110（6），111为保留
[9:7] ： OCD校准 000（退出）或001（驱动1）或010（驱动0）或100（调整）或111（default）
[10] ： 差分DQS 0（启用）或1（禁用）
[11] ： RDQS 0（禁用）或1（启用）
[12] ： Qoff输出控制 0（启用）或1（禁用），包括DQ/DQS/RDQS
*/
/***********************寄存器************************/
reg [5:0] r_state, r_next_state ;
reg [16:0] r_latency_T ; //延时长度寄存器
reg [16:0] r_cnt_wait ; //计时计数器值
reg [3:0] r_ref_cnt ; //刷新次数计数
reg [7:0] r_cke_cnt ; //CKE拉高时间计数器
reg r_cke ;
reg [1:0] r_init_ba ;
reg [3:0] r_init_cmd ;
reg [12:0] r_init_addr ;
reg r_init_end ;
/***********************时序逻辑************************/
always@(posedge sys_clk or negedge rstn) begin //计时器模块
if(!rstn)
r_cnt_wait <= 17'd0;
else if(r_cnt_wait == r_latency_T) //计满自动清零
r_cnt_wait <= 17'd0;
else
r_cnt_wait <= r_cnt_wait +17'd1;
end
always@(posedge sys_clk or negedge rstn) begin //刷新次数计数器
if(!rstn)
r_ref_cnt <= 4'd0;
else if((r_ref_cnt == REF_TIME) && (r_cnt_wait == T_tRFC)) //达到设定刷新次数且本次刷新后等待时间tRFC结束
r_ref_cnt <= 4'd0;
else if(r_next_state == AUTO_REF) //下一个状态是刷新
r_ref_cnt <= r_ref_cnt + 4'd1;
else
r_ref_cnt <= r_ref_cnt;
end
/*各个state持续时间的设定
在切换状态的一瞬间，计数器执行清零操作，目标计数值被重新赋值，这样就实现了延时参数的传递
那样就可以只使用一个计数器*/
always@(posedge sys_clk or negedge rstn) begin
if(!rstn)
r_latency_T <= 10'd0;
else
case(r_next_state)
IDLE : r_latency_T <= 10'd0 ;
WAIT_IDLE : r_latency_T <= T_INIT ;
CLK_EN : r_latency_T <= 10'd0 ;
WAIT_CKE : r_latency_T <= T_CKE ;
P_CHAR : r_latency_T <= 10'd0 ;
WAIT_PREC : r_latency_T <= T_tRPA ;
LM : r_latency_T <= 10'd0 ;
WAIT_LM : r_latency_T <= T_tMRD ;
AUTO_REF : r_latency_T <= 10'd0 ;
WAIT_REF : r_latency_T <= T_tRFC ;
WAIT_DLL_RST : r_latency_T <= T_DLL_RST ;
END : r_latency_T <= 10'd0 ;
default : r_latency_T <= 10'd0 ;
endcase
end
/***********************组合逻辑************************/
assign cke = r_cke ;
assign init_cmd = r_init_cmd ;
assign init_addr = r_init_addr ;
assign init_ba = r_init_ba ;
assign init_end = r_init_end ;
/***********************状态机************************/
always@(posedge sys_clk or negedge rstn) begin//状态转移
if(!rstn)
r_state <= IDLE;
else
r_state <= r_next_state;
end
always@(*) begin //状态转移判断模块，根据计时时间判断是否已经持续相应时间长度
if(!rstn)
r_next_state = IDLE;
else
case(r_state)
IDLE :
r_next_state = WAIT_IDLE;
WAIT_IDLE :
if(r_cnt_wait == r_latency_T)
r_next_state = CLK_EN;
else
r_next_state = r_state;
CLK_EN :
r_next_state = WAIT_CKE;
WAIT_CKE :
if(r_cnt_wait == r_latency_T)
r_next_state = P_CHAR;
else
r_next_state = r_state;
P_CHAR :
r_next_state = WAIT_PREC;
WAIT_PREC :
if(r_cnt_wait == r_latency_T)
r_next_state = LM_EMR2;
else
r_next_state = r_state;
LM_EMR2 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = LM_EMR3;
else
r_next_state = r_state;
LM_EMR3 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = LM_EMR_1;
else
r_next_state = r_state;
LM_EMR_1 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = LM_MR_1;
else
r_next_state = r_state;
LM_MR_1 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = P_CHAR;
else
r_next_state = r_state;
P_CHAR :
r_next_state = WAIT_PREC;
WAIT_PREC :
if(r_cnt_wait == r_latency_T)
r_next_state = AUTO_REF;
else
r_next_state = r_state;
AUTO_REF :
r_next_state = WAIT_REF;
WAIT_REF :
if((r_ref_cnt == REF_TIME) && (r_cnt_wait == r_latency_T)) //达到设定刷新次数且本次刷新后等待时间tRC结束
r_next_state = LM_MR_2;
else if(r_cnt_wait == r_latency_T)
r_next_state = AUTO_REF;
else
r_next_state = r_state;
LM_MR_2 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = LM_EMR_2;
else
r_next_state = r_state;
LM_EMR_2 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = LM_EMR_3;
else
r_next_state = r_state;
LM_EMR_3 :
r_next_state = WAIT_LM;
WAIT_LM :
if(r_cnt_wait == r_latency_T)
r_next_state = WAIT_DLL_RST;
else
r_next_state = r_state;
WAIT_DLL_RST :
if(r_cnt_wait == r_latency_T)
r_next_state = END;
else
r_next_state = r_state;
END :
r_next_state = END;
default :
r_next_state = IDLE;
endcase
end
always@(posedge sys_clk or negedge rstn) begin //输出模块，三段式状态机
if(!rstn) begin
r_init_cmd <= NOP ;
r_init_ba <= 2'b11 ;
r_init_addr <= 13'h1fff ;
r_init_end <= 1'b0 ;
end
else
case(r_state)
IDLE,WAIT_IDLE,WAIT_CKE,WAIT_PREC,WAIT_LM,WAIT_REF,WAIT_DLL_RST : begin
r_init_cmd <= NOP ;
r_init_ba <= 2'b11 ;
r_init_addr <= 13'h1fff ;
end
CLK_EN : begin
r_cke <= 1'b1 ;
end
P_CHAR : begin
r_init_cmd <= PREC ;
r_init_ba <= 2'b11 ;
r_init_addr <= 13'h1fff ;
end
LM_EMR2 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b10 ;
r_init_addr <= EMR2 ;
end
LM_EMR3 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b11 ;
r_init_addr <= EMR3 ;
end
LM_EMR_1 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b01 ;
r_init_addr <= EMR_1 ;
end
LM_MR_1 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b00 ;
r_init_addr <= MR_1 ;
end
LM_MR_2 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b00 ;
r_init_addr <= MR_2 ;
end
LM_EMR_2 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b01 ;
r_init_addr <= EMR_2 ;
end
LM_EMR_3 : begin
r_init_cmd <= LM ;
r_init_ba <= 2'b01 ;
r_init_addr <= EMR_3 ;
end
AUTO_REF : begin
r_init_cmd <= REF ;
r_init_ba <= 2'b11 ;
r_init_addr <= 13'h1fff ;
end
END : begin
r_init_cmd <= NOP ;
r_init_ba <= 2'b11 ;
r_init_addr <= 13'h1fff ;
r_init_end <= 1'b1 ;
end
default : begin
r_init_cmd <= NOP ;
r_init_ba <= 2'b11 ;
r_init_addr <= 13'h1fff ;
end
endcase
end
endmodule注：本模块和后续模块不再进行单独仿真，可能会有bug，最终仿真完成会统一修改，然后删掉这句话。

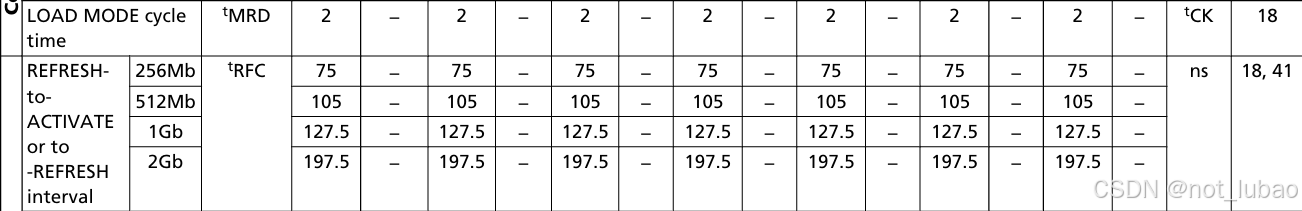

附：延时查找表
