正篇开始，需要如下准备：
编译环境配置：vscode + idf 5.2.1 （低于这个版本可能会编译不了）
不知道怎么配置idf的可以看看上一篇旋钮篇。
建议焊接顺序从左至右：电阻电容和芯片>>fpc座子>>led（烙铁焊接或者中温锡焊接）>>轴座（烙铁焊接或者中温锡焊接）
焊接注意事项：
所有标注NC的焊盘都不接，空着就行。
电池一定要最后焊接，最好是焊接两根空线上去，调试的过程中将线与电池的线拧到一起或者用端子夹起来，防止焊接短路前功尽弃！！！

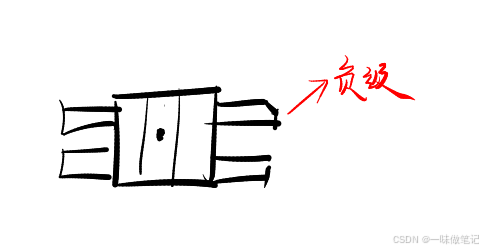

1.键盘led灯的朝向，如图有缺角的是负极。如果长按Fn（就是键盘空格右边的一个按键），灯不亮，检查这里是不是焊反了。

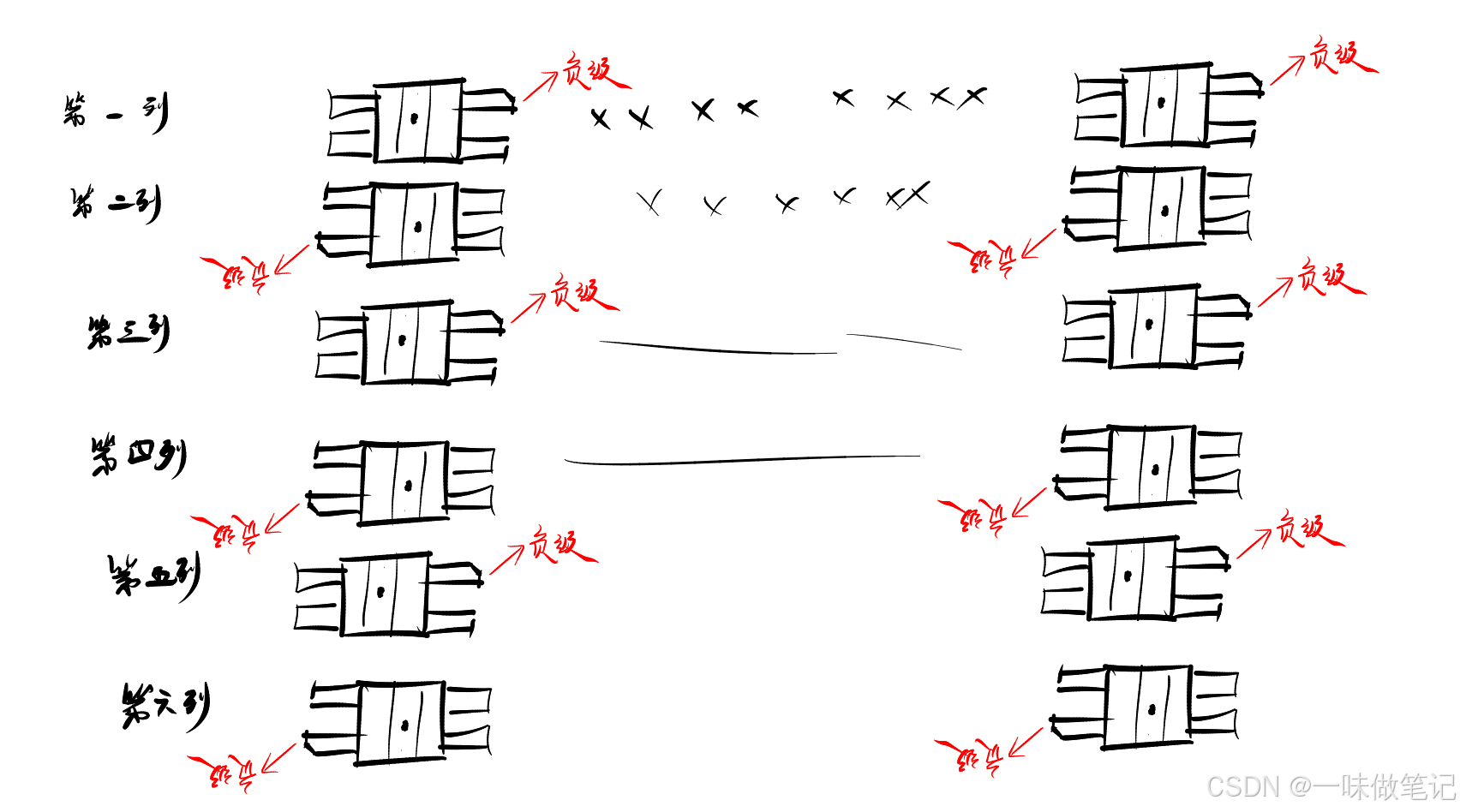

每排的朝向会有变化，如图摆放即可
（图1-2）

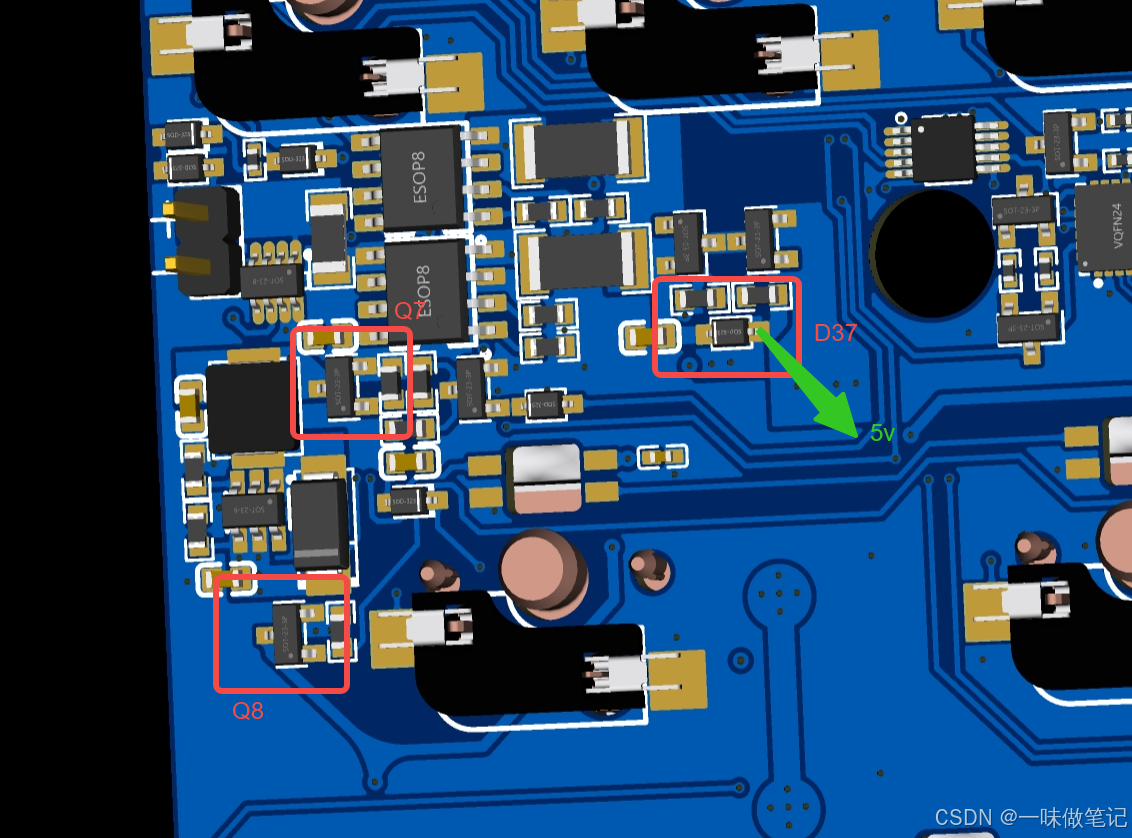

2.键盘电源部分，有三个器件会发烫，尤其是Q7和Q8，D37其次。属于正常现象。D37是锗二极管，压降0.2，typec上电后，该点位没有5v，考虑端子没接好。
3.灯珠和轴座在加热台的焊接过程中因为加热不均弯曲，建议不要用加热台焊接，手动电烙铁焊接，避免接触不良。
４．灯珠是一串接着一串的，如果突然某一排不亮了，按压一下最近的灯珠看看是不是虚焊或者损坏了。
５.指示灯焊接的朝向，红框标记对应led绿色杠那边
烧录部分：（这里比较重要，否则开不了机）

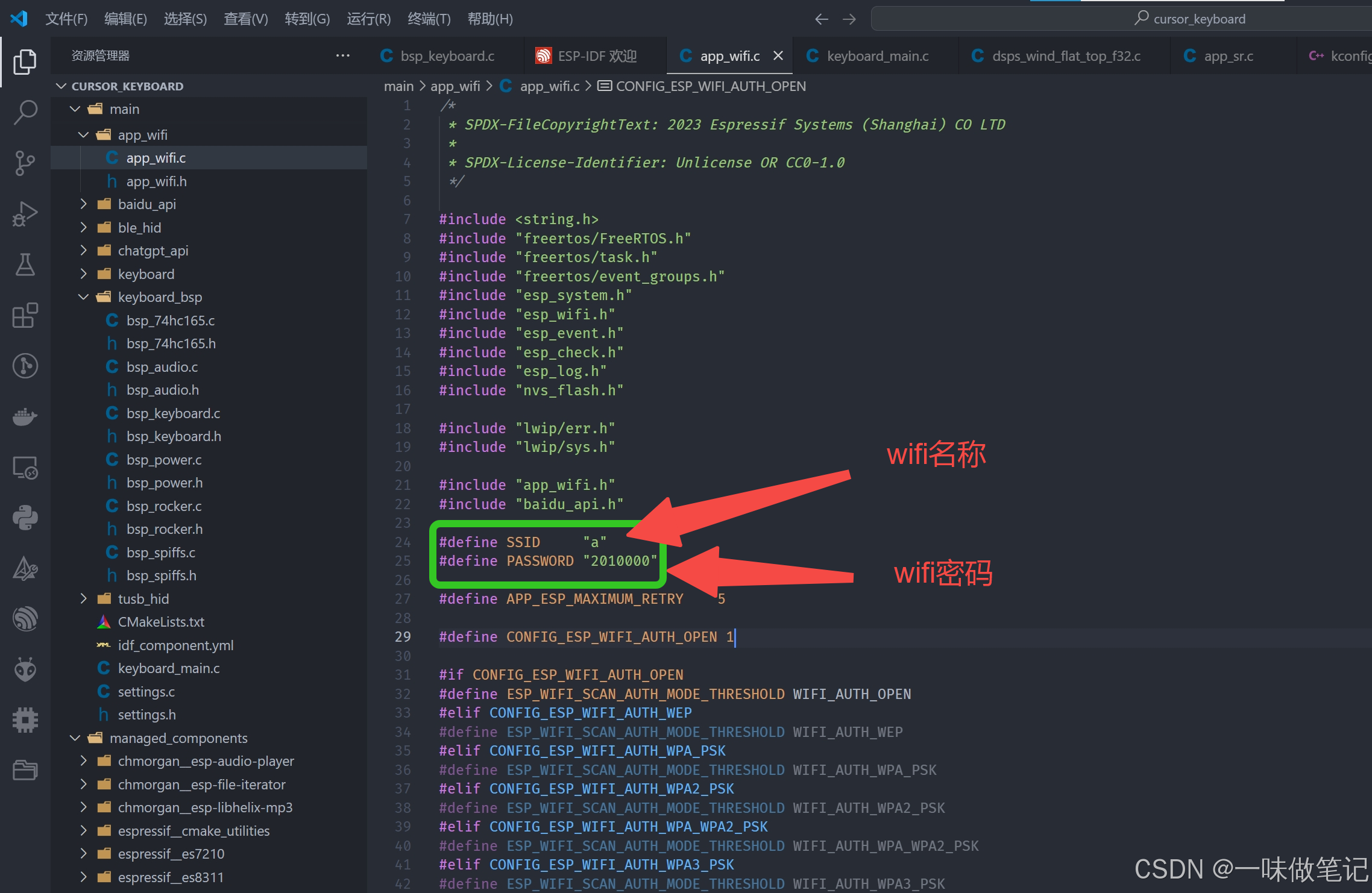

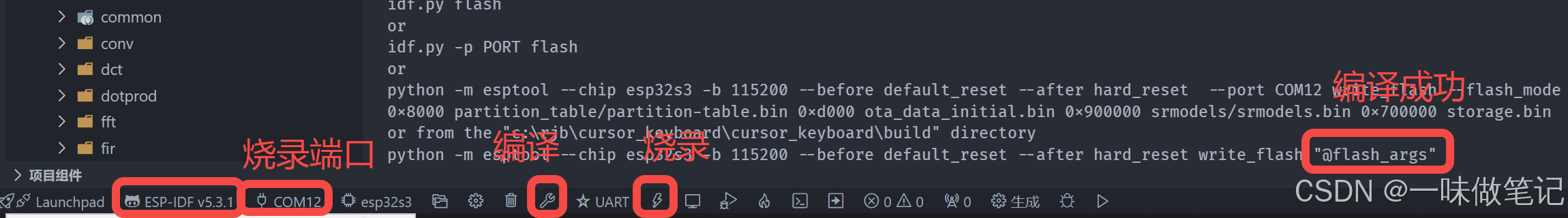

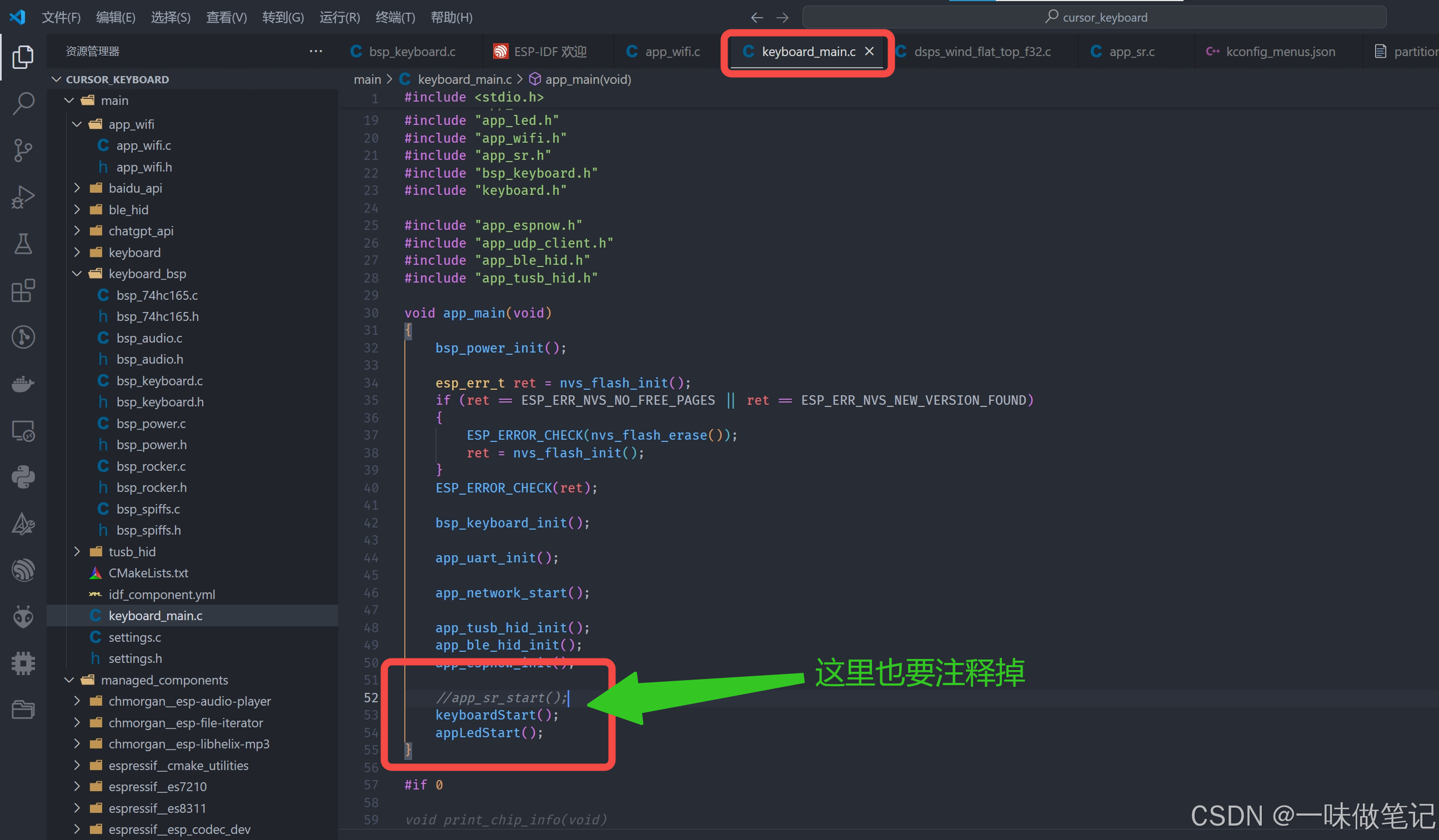

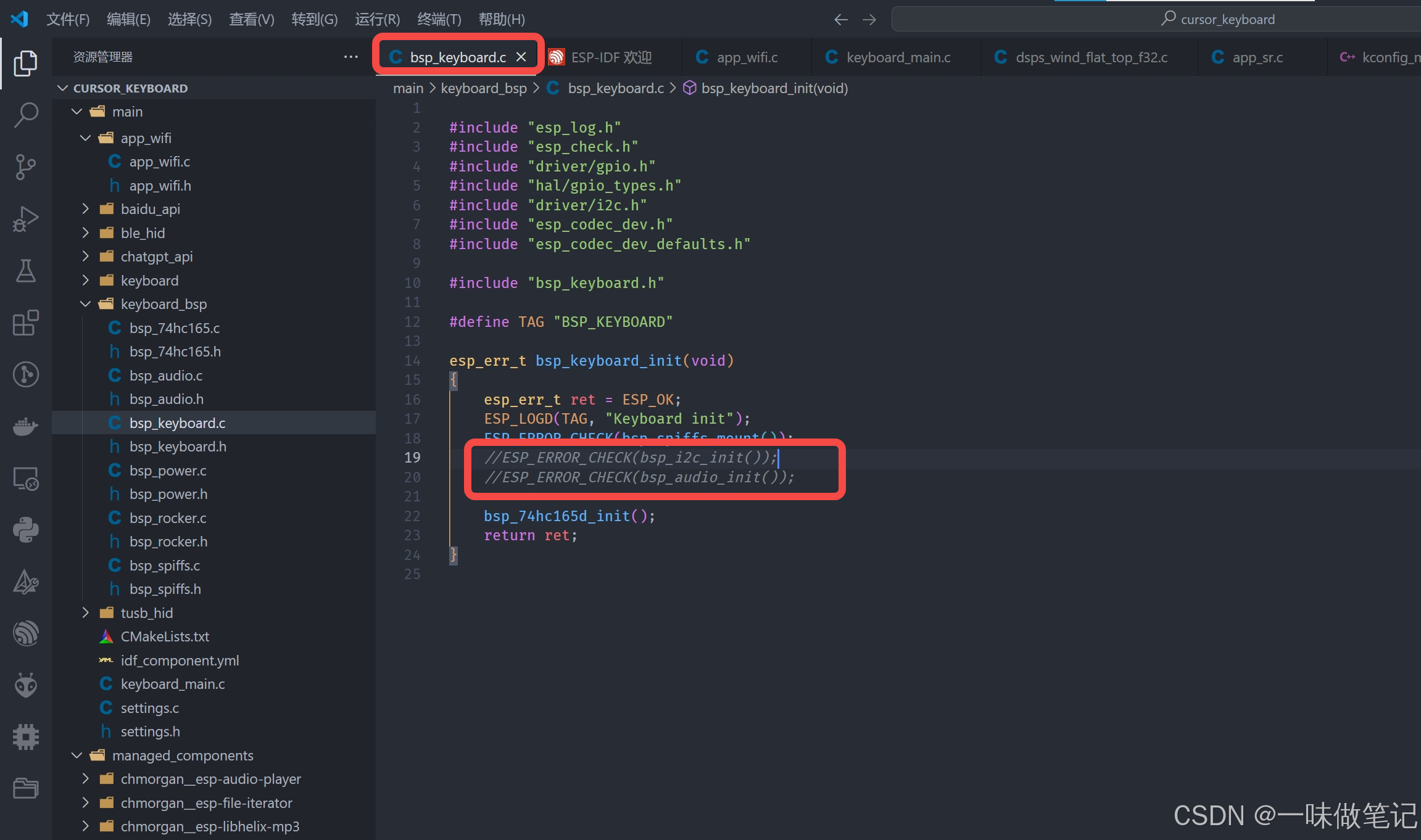

如图将红框标记的注释掉，这是音频部分的程序，没有安装音频板要注释掉
图1
图2
图3
接着编译,长按fn，点击烧录即可，必须要连接小键盘，否则键盘会乱触发
烧录完后
长按Fn开机时，观察esp32芯片下方的指示灯会不会两个一起闪，如果只闪一下，请把电池接上去，再重新长按fn开机。
Fn就是空格右边的按键
接着进入该网址键盘按键测试在线 - 键盘测试工具 - 键盘连键检测
测试键盘是否正常触发，这里把电脑声音开大一点，听触发的声音，方便测试
问题汇总：
1 . 无法烧录
原因1：降压芯片损坏

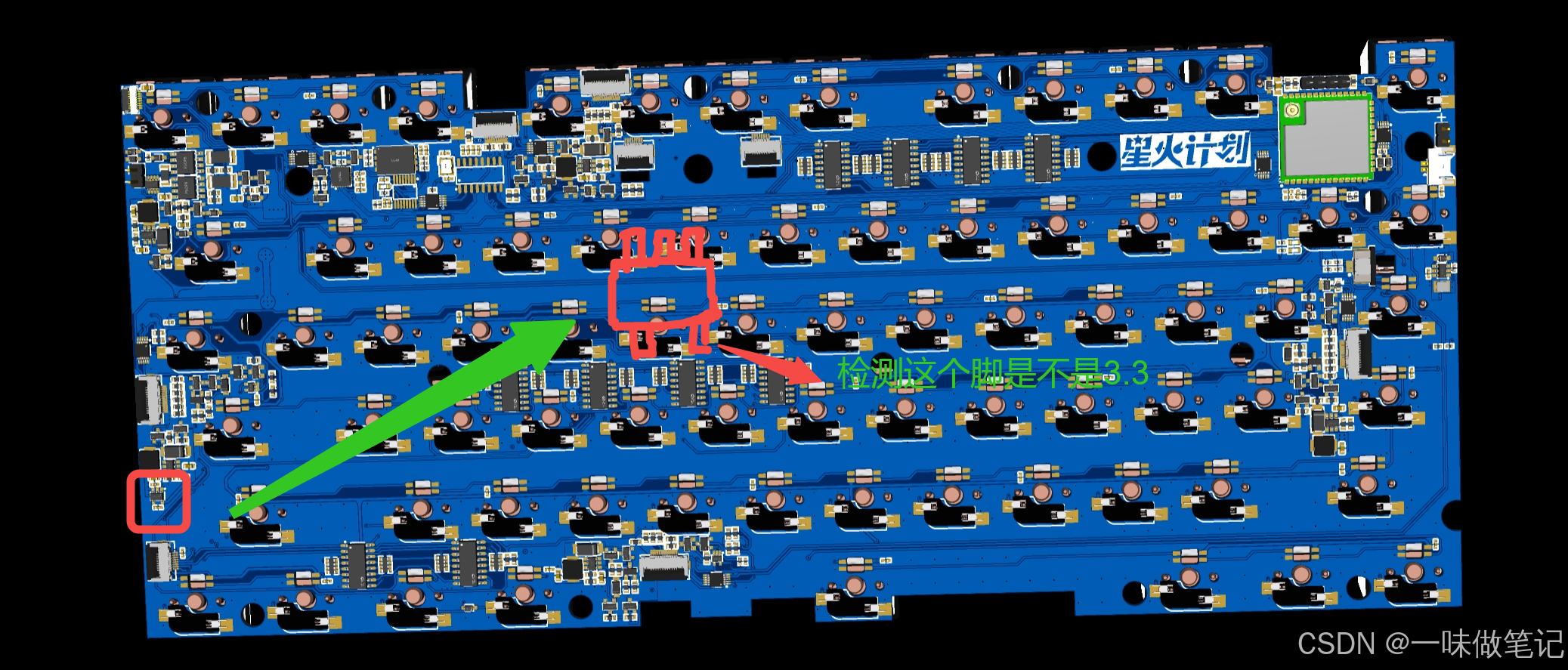

将pcb元器件那面朝上，检查芯片是否处于工作电压
电压不对，的话，找到

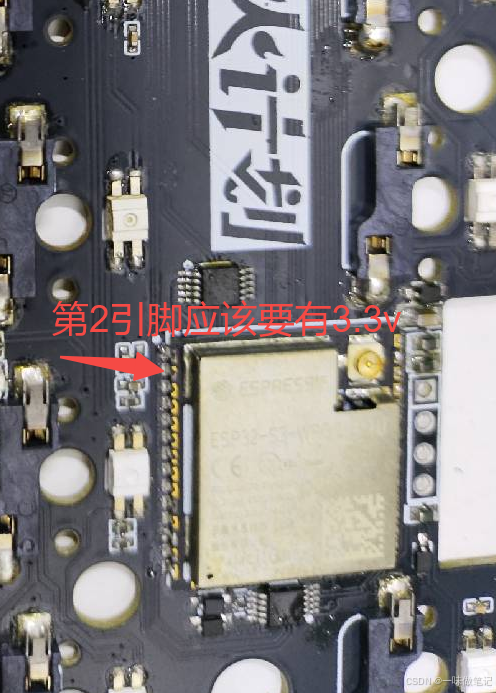

把这个芯片换了。芯片换了之后问题依旧，检查一下是不是有东西连锡了。包括esp32都检查一下。
原因2：拨码开关没打上
打开设备管理器，查看端口是否出现两个ch342的端口，未出现就是
2.键盘长按fn开机，led闪烁无法正常开启，并且可能还伴有电流声
一般来说芯片是不会坏的，把这个6脚芯片换了就能解决问题。
3.键盘某按键一直触发
检查一下10k排阻是不是连锡，位移寄存器是否虚焊。一般都是虚焊和连锡的问题。找不到具体哪个虚焊，打开工程按pcb文件里看。
