2.6伽马校正

一、Gamma校正

1.颜色空间

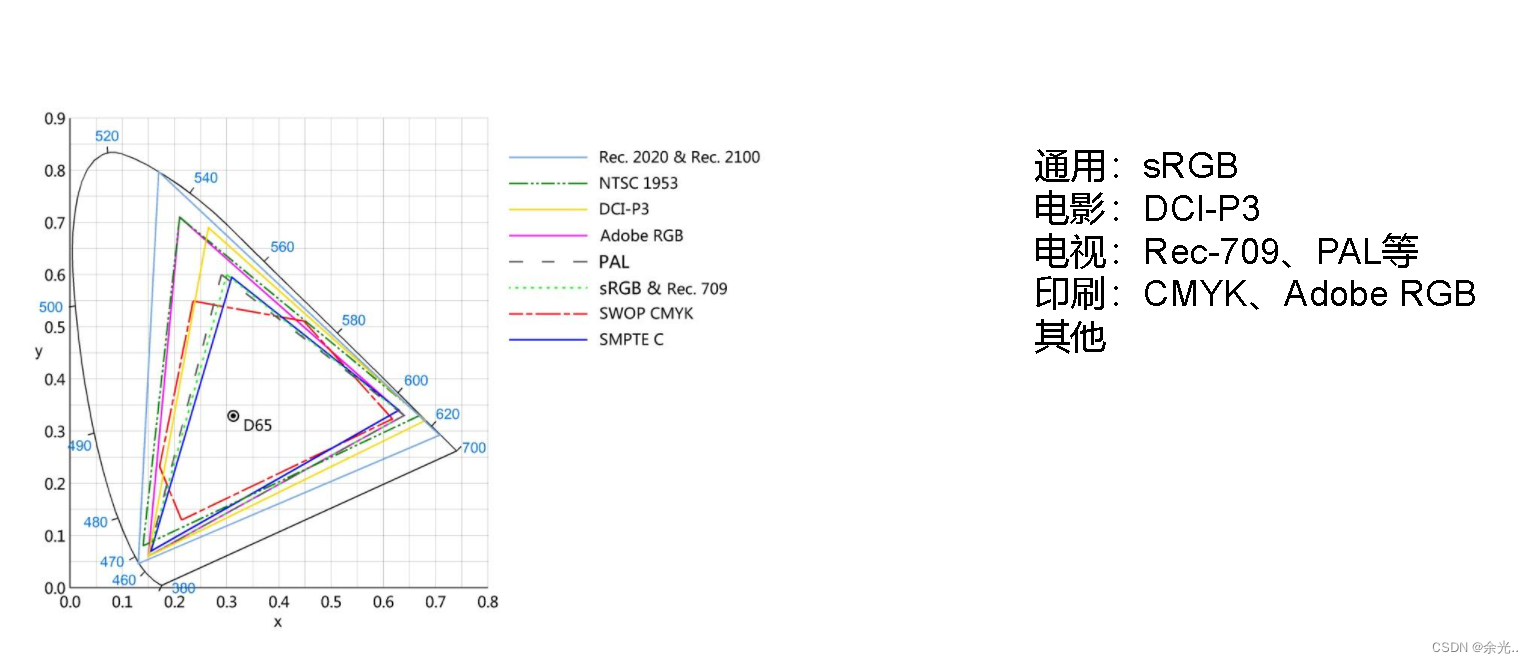

图中可以看到，sRGB和Rec.709的色域是差不多的，三原色的位置是相同的，那么它们之间的区别就是：传递函数不同。

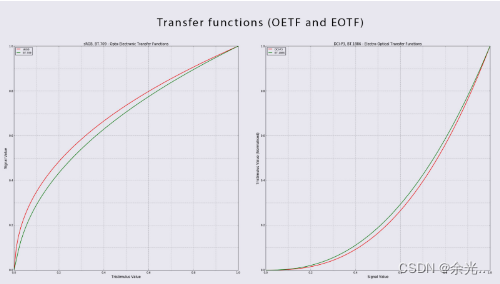

2.传递函数

什么是传递函数：

知道了颜色的颜色值之后，想要在电子设备上显示，就需要把它转换为视频信号，传递函数就是用来做转换的。

一个传递函数包括两部分：

• 光转电传递函数（OETF），把场景线性光转到非线性视频信号值
• 电转光传递函数（EOTF），把非线性视频信号值转到显示光亮度

例如：拍照时，将照片存储在内存卡中，就是用视频信号存储的，如果要看这个照片，就把视频信号再转换成光信号。



传递函数其实就是Gamma校正所使用的函数。

3.Gamma校正

Gamma可以简单定义为

•
• Gamma是指对线性三色值和非线性视频信号之间进行编码和解码的操作。

编码和解码的理解

例如:

• 拍到的照片，存在电脑里，就是把自然界中的光信号编码为视频信号
• 查看照片时，就要把视频信号还原为线性的光信号，进行解码操作

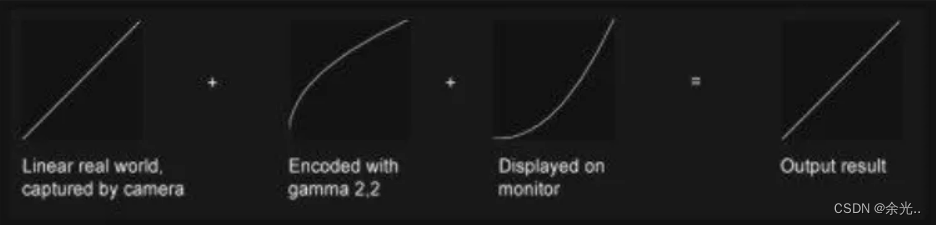

如图：线性空间（相机捕捉到的真实世界光信号） + gamma编码 + 显示器显示 = 结果

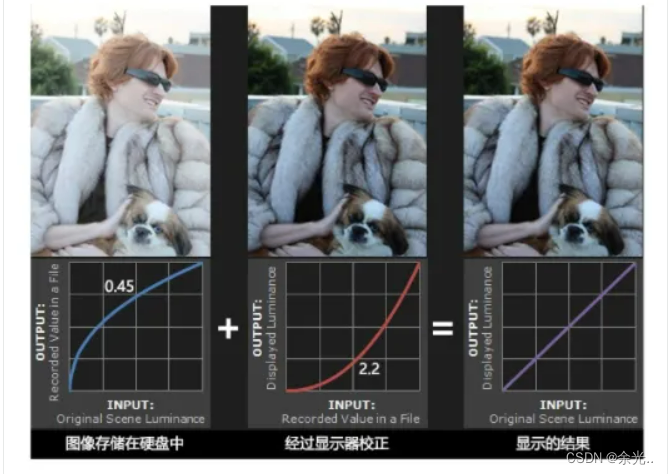

用一张图来举例

gamma编码:

• 左图为存在硬盘中，将捕获到的物理数据做一次gamma值约为0.4的映射，这个过程称为gamma编码
• 由图中可以看到，此时图像要比实际物理像素更亮（图不一定是实际的情况，只是亮度提高了的直观表示）

gamma校正：

• 中间为显示图像时，需要为每一个像素做一次gamma值约为2.2的校正，来使的最终结果为正确的物理数据。

可以看到经过gamma校正好，之前偏亮的图像亮度降低了。

为什么不用线性的方式存储，而要来回转换呢？

①和人眼的特性有关:

• 人眼对暗部的变化感应更敏感

②非线性转换为了优化存储空间和带宽

• 我们用于显示图像数据都是8bit，要充分利用带宽，就需要使用更多位置去存储暗部值。也就是 暗部使用高精度保存，亮部使用相对较低精度保存。

二、韦伯定律（用gamma校正的一个原因）

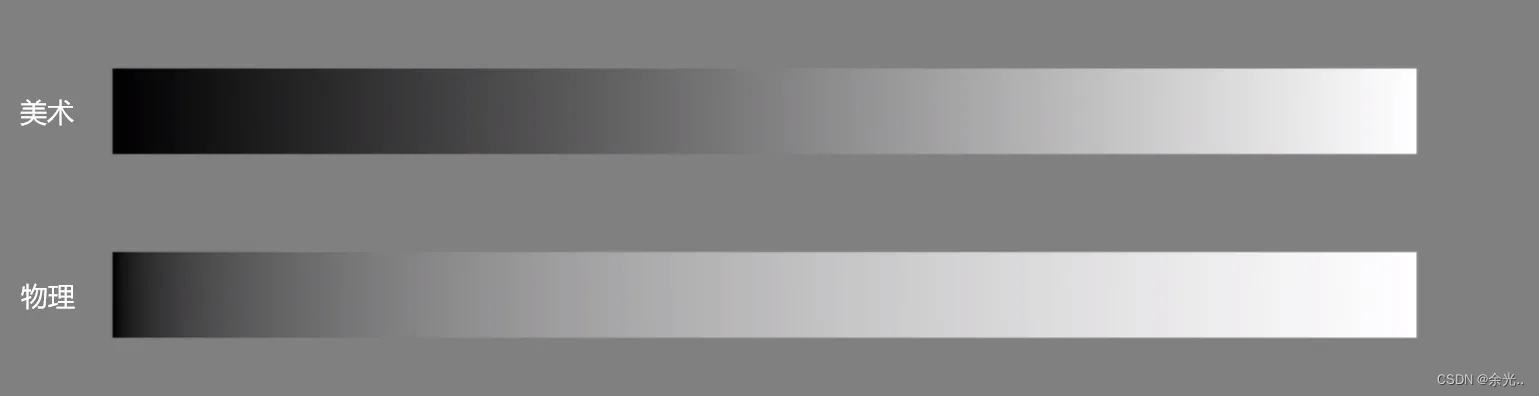

1.美术上的均匀和物理上的均匀
