CCNA综合实验

 实验要求：

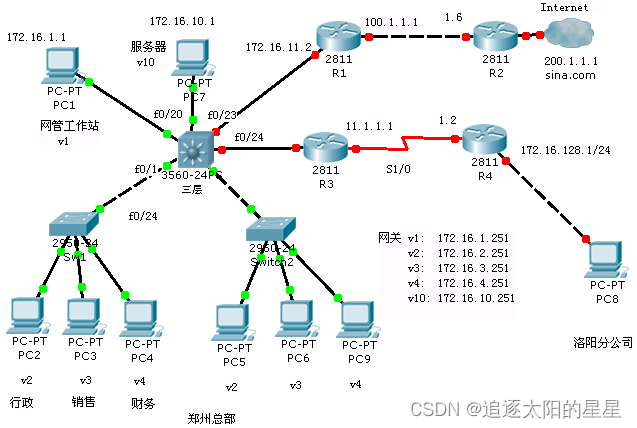

一个公司3个部门（行政、财务、销售），分别在3个不同的位置办公,要求规划五个VLAN, 分别安网络管理、行政、销售、财务部和服务器群组，然后实现五个VLAN间的通信，最后为访问互连网和远程分支机构提供路由。

实验一、设备连接，网线排查。

实验二、VLAN规划与VLAN间通信。

（ 一 ）规划VLAN.

可以手工在S3560上划分四个VLAN，然后在S2950上划分相应的VLAN, 也可以采用VTP协议自动学习。

A  .(1) 将S3550设为服务器，定义域为rich．

     S3560（config）# vtp domain rich

                   # vtp mode server

     (2) 划分4个vlan .(vlan 2,3,4,10)

         S3560（config）# vlan 2

                       # vlan 3

                       # vlan 4

                       # vlan 10

     (3) 开启主干(f0/1-3)

        S3560（config）# int range f0/1 - 3

                      # sw trunk encap dot1q

                      # sw mode  trunk

(4)端口f0/20-22划入vlan 10

   S3560（config）# int range f0/20 - 22

                 # sw mode acc

                 # sw acc vlan 10

B．(1)将S2950加入域，设为客户端

 S2950(config)#vlan data

           # vtp domain rich

　             # vtp mode client

（2）开启主干f0/24

    S2950（config）# int f0/24

                      # sw trunk encap dot1q

                      # sw mode  trunk

（3）将端口划到vlan

 S2950（config）# int range f0/3-4

                 # sw mode acc

                 # sw acc vlan 2

    同样，分别F0/5-6划到VLAN 3, 将F0/7-8划到VLAN 4即可。

（ 二 ）实现VLAN间的通信。

　（1）打开路由功能

         S3560(config )# ip routing

　（2）设置VSI接口，建立路由表

    S3560(config )#int vlan 1

                 #ip add 172.16.1.251 255.255.255.0

                 #no shut

S3560(config )#int vlan 2

                 #ip add 172.16.2.251 255.255.255.0

                 #no shut

          同样，分别为VLNA3,4,10设置相应的IP地址。

（ 三 ） 为访问互连网和远程分支机构提供路由

　  1. 将接口F0/23,F0/24设为路由接口，并配置IP地址。

 S3560(config )#int f0/23

              #no swithcport

              #ip add 172.16.11.1 255.255.255.0

              #no shut

         同样，f0/24的地址设为172.16.12.1 255.255.255.0

　　　

　  2. 为访问互连网设置默认路由

S3560(config )#ip route 0.0.0.0 0.0.0.0 172.16.11.2

3. 配置OSPF 协议

S3560(config )#router osfp 1

            #network 172.16.0.0 0.0.255.255 area 8

实验三、　PPP实验

公司向中国网通申请了一条2M的DDN专线，实现郑州总部到西安分公司之间的连接，要求：采用PPP协议，CHAP验证和OSPF协议.

　1．配置接口E0

　2．配置接口S0

　3．设置验证密码（密码：cisco )

　4．配置OSPF协议

实验四、 NAT地址转换

配置路由器R1，实现网站172.16.10.2静态转换为IP100.1.1.2/29,  内网用户共享接口IP100.1.1.1/29上网，vlan4为财务部不能上网。

　1．配置接口E0和S0

　2．设置路由

　3．设置静态转换

　4．设置动态转换
