从实验认识三极管

        今天，才疏学浅的我来给大家分享一下在数字电路应用中三种常见的三级管应用电路，分别是：反相器、电平转换和电子开关，那在分享之前我们先来温习一下三极管的基础知识。

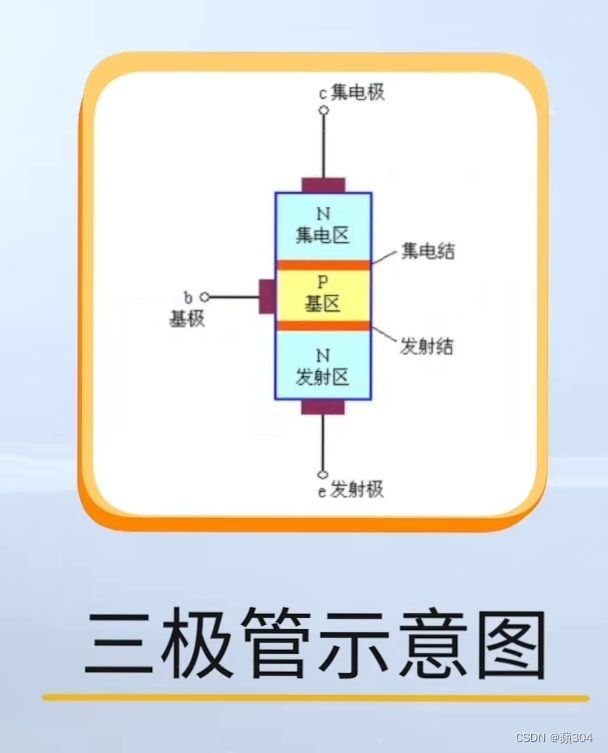

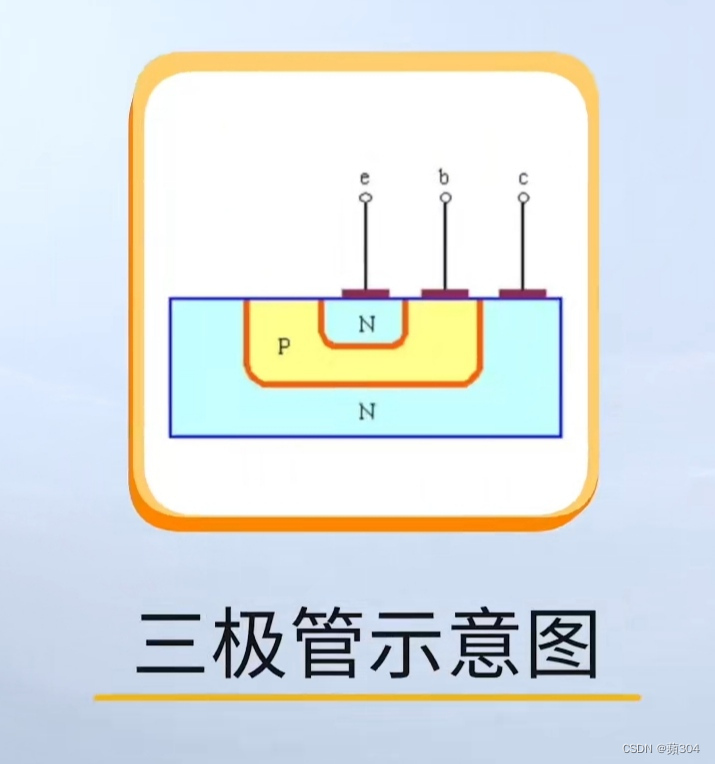

三极管也称双极型晶体管，是一种控制电流的半导体器件，它具有电流放大的作用，它的结构是在一块半导体基片上设计两个PN结，两个PN结把整块半导体分成三个部分，中间是基区，两侧部分分别是发射区和集电区。

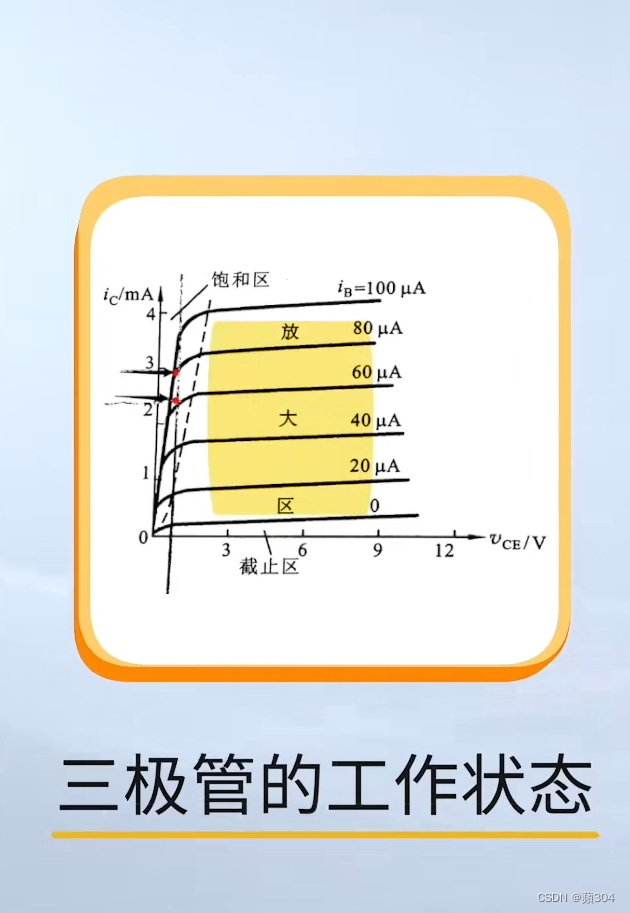

它的排列方式有PNP和NPN两种，三极管的应用也是非常广泛的，在很多电路设计中都可以看到他们的身影，那他的工作状态可以分成三个截止、放大、饱和，同时又划分两个工作区线性区和非线性区。

在模拟电路中，三级管一般是工作在放大状态，也就是线性工作区，集电极电流它受基极电流的控制，如果说基极电流发生一个很小的变化他就会引起集电极电流很大的一个变化且变化满足一定的比例关系，但是在数字电路中，三极管一般工作在饱和状态与截止状态，也就是非线性工作区，这个时候我们可以把三极管理解成一个电子开关。
