【DDR3】关于DDR-布局布线LayOUT指导

最新推荐文章于 2025-03-27 22:10:16 发布
最新推荐文章于 2025-03-27 22:10:16 发布
阅读量1.3k 收藏 19
点赞数 20
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_64140710/article/details/145784202
版权
参考文档

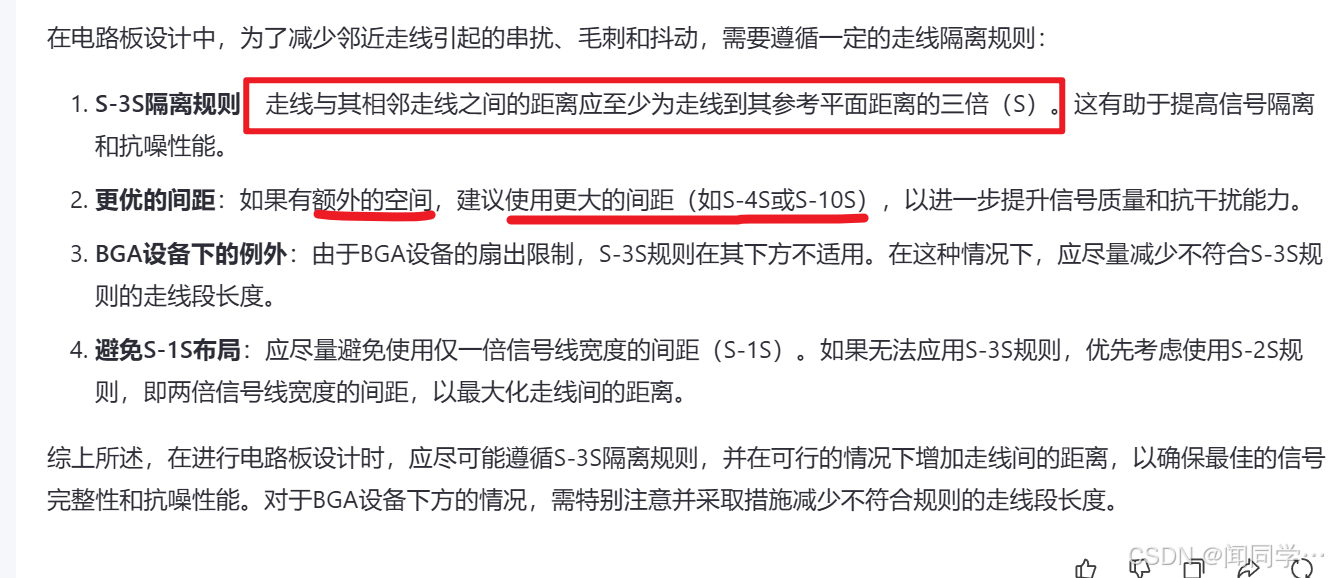

叠层推荐 S-3

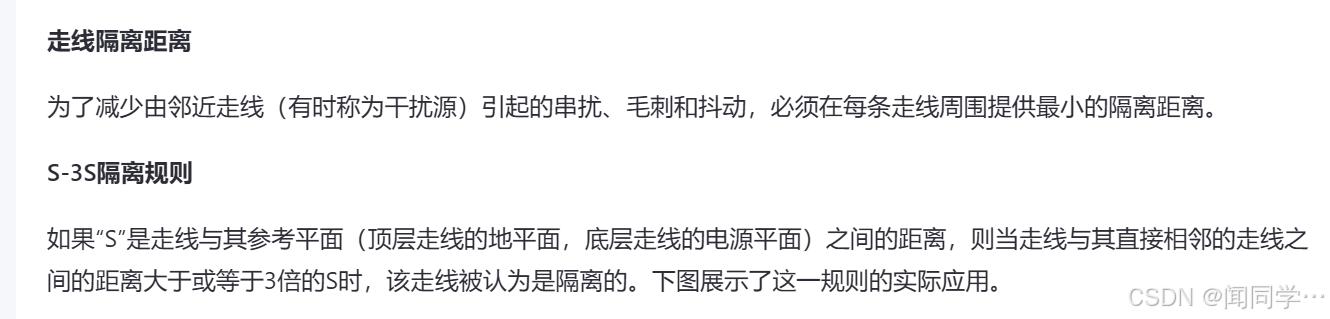

走线紧挨着 完整参考层， 并且 参考层之间相邻s
目的：减少层间串扰

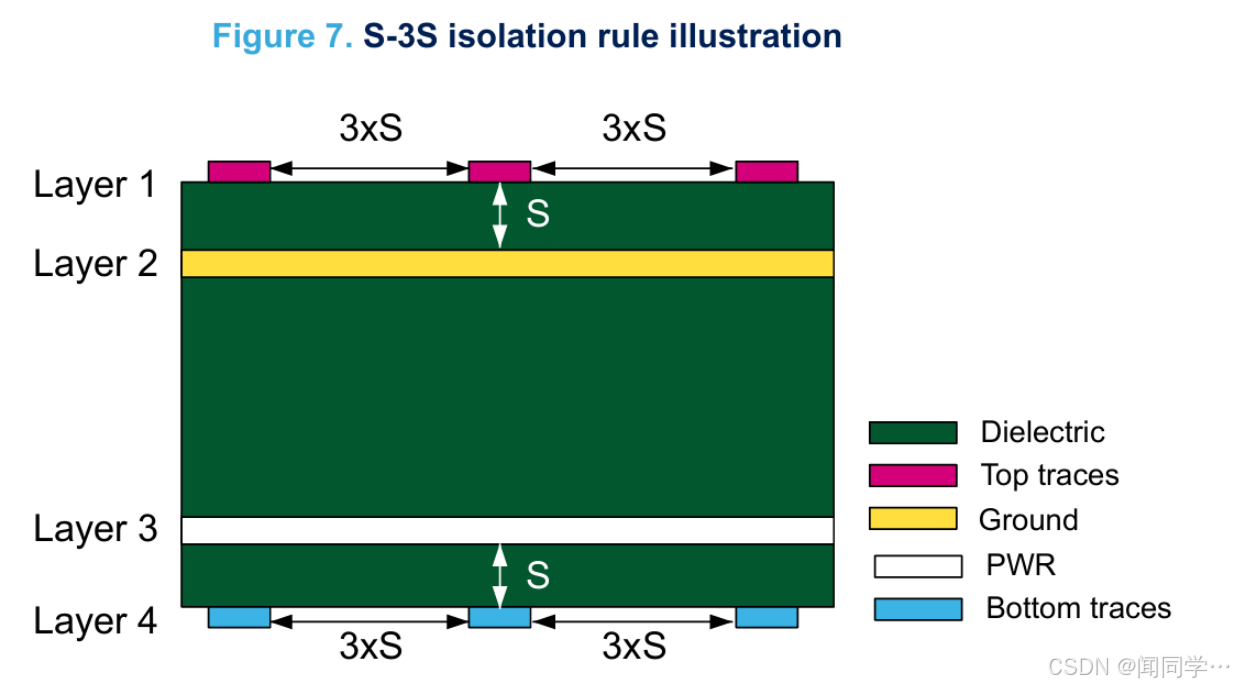

手段： S-3 S为参考面，当层间距离大于3倍S 走线间隔离

等长处理

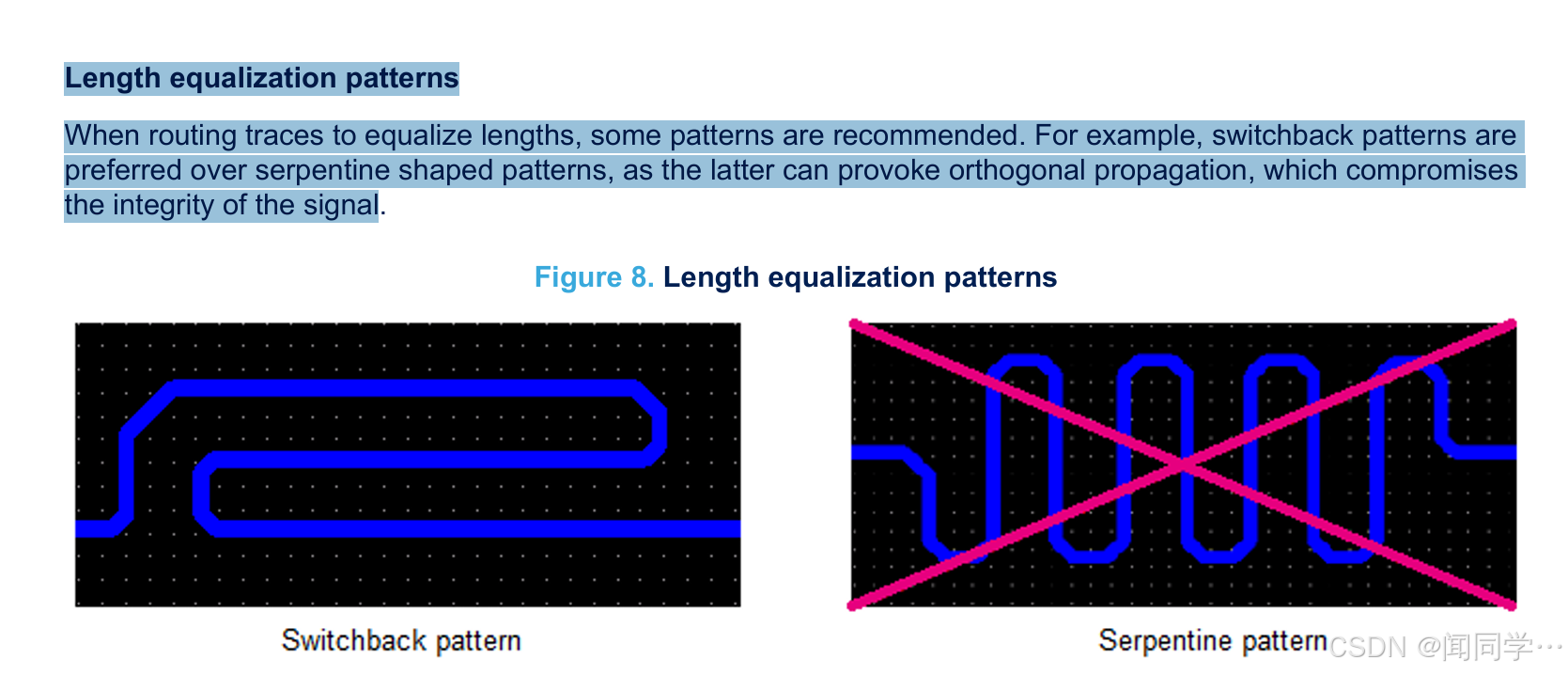

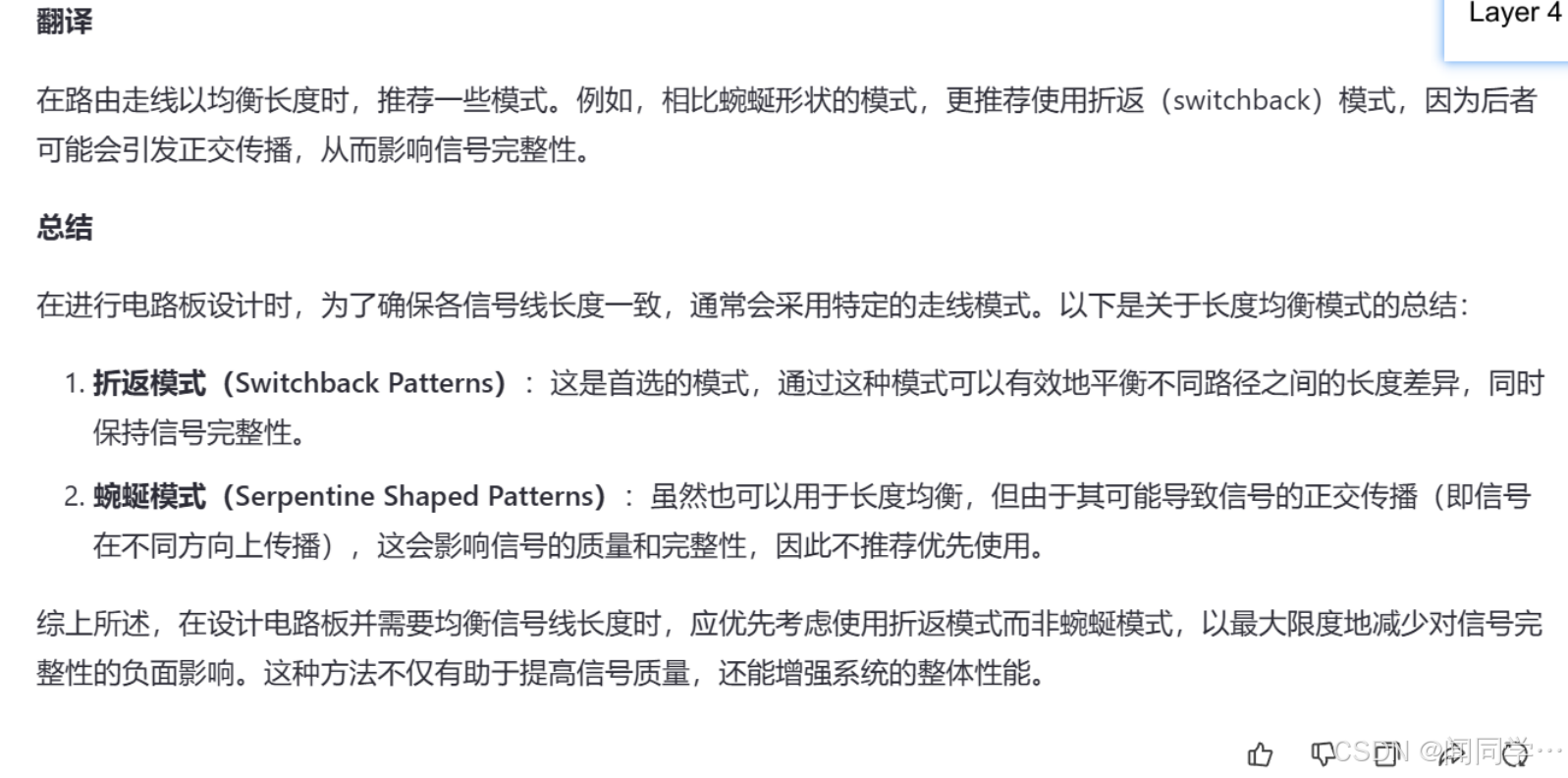

常规的 蛇形走线 并非最优解
折返走线！

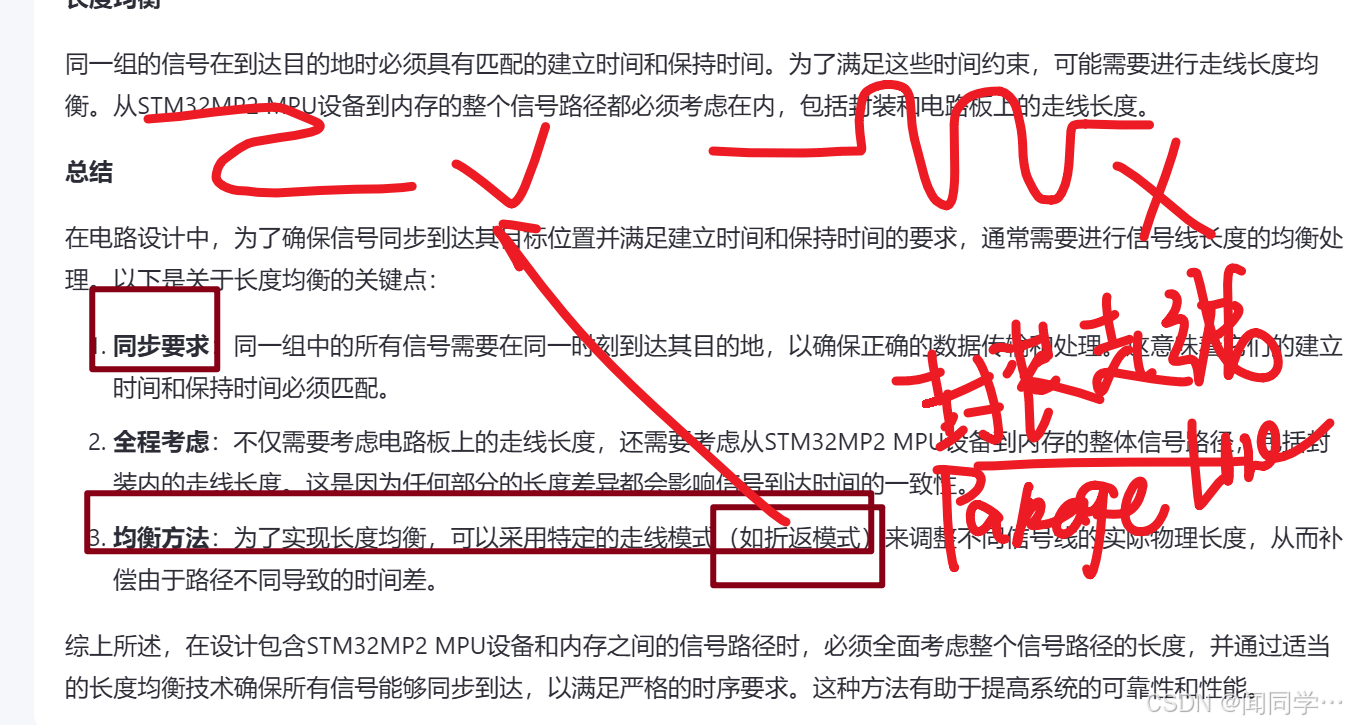

并且要考虑 封装内走线长度
STMicroelectronics提供的模板和长度均衡表格可以简化信号走线长度均衡的任务。这些表格包含了封装的走线长度，并可以在STMicroelectronics网站上找到，例如STM32MP2 MPU上的DDR内存布线示例，网址为 www.st.com 。

STM32MP2 MPU上的 DDR内存布线示例

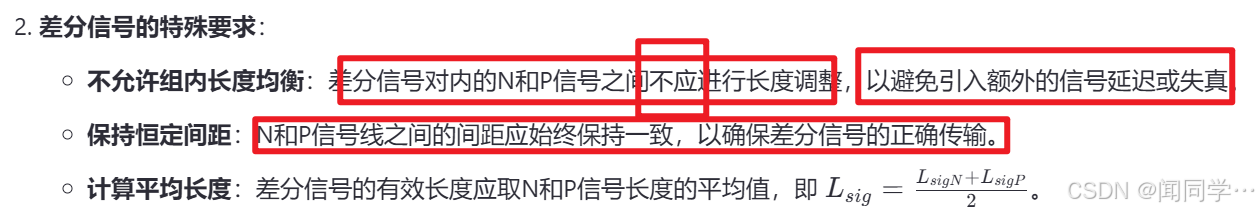

差分信号不一定全是要等长

1可能引入额外延迟
2 对内的 不要登场，但是任何差分间距始终一致
3有效长度计算公式

关于组间和组内差分

问题来了，哪些差分要等长哪些否之？
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
组内必须等长
组间 不必等长
----------------------------------------------------------------------------
