HNU_多传感器（专选）_作业2（应变片，直流应变电桥）

一. 计算题（共2题，100分）

1. (计算题)应变片

一应变片的电阻R=120Ω,灵敏系数 k=2.05,用作应变为800μm/m的传感元件。
求：

①△R和△R /R；

② 若电源电压U=3V，初始平衡时电桥的输出电压U0。

我的答案：

①

②

2. (计算题)直流应变电桥

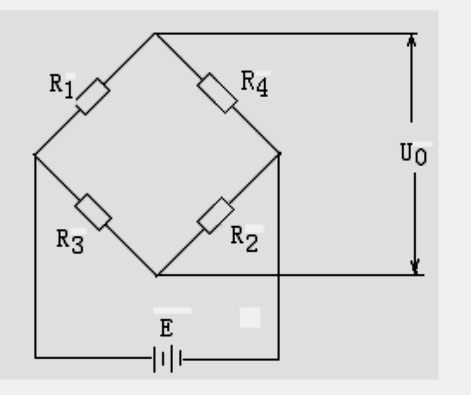

图为一直流应变电桥，电源  E = 4V； 应变片和外接电阻阻值为： R1=R2=R3=R4=350Ω。

计算：

1)  R1为应变片其余为外接电阻， 求R1增量为△R1=3.5Ω时输出U0=?。

2)  R1、R2是应变片，其余为电阻， 感受应变极性大小相同时电压输出U0=?。

3)  R1、R2感受应变极性相反，输出U0=?。

4)  R1、R2、R3、R4都是应变片，对臂同性，邻臂异性，电压输出U0=?。

我的答案：

1)

2)

3)

4)

【

• 本题一开始给了25分，我跟得了50分的同学对比了一下，就是第2/3问的答案反了。
• 怀疑是跟下面几道参照题目的图搞反了，即R1、R2邻臂、対臂的问题。
• 跟老师说了之后，改成了50分。

】

题2-参考：

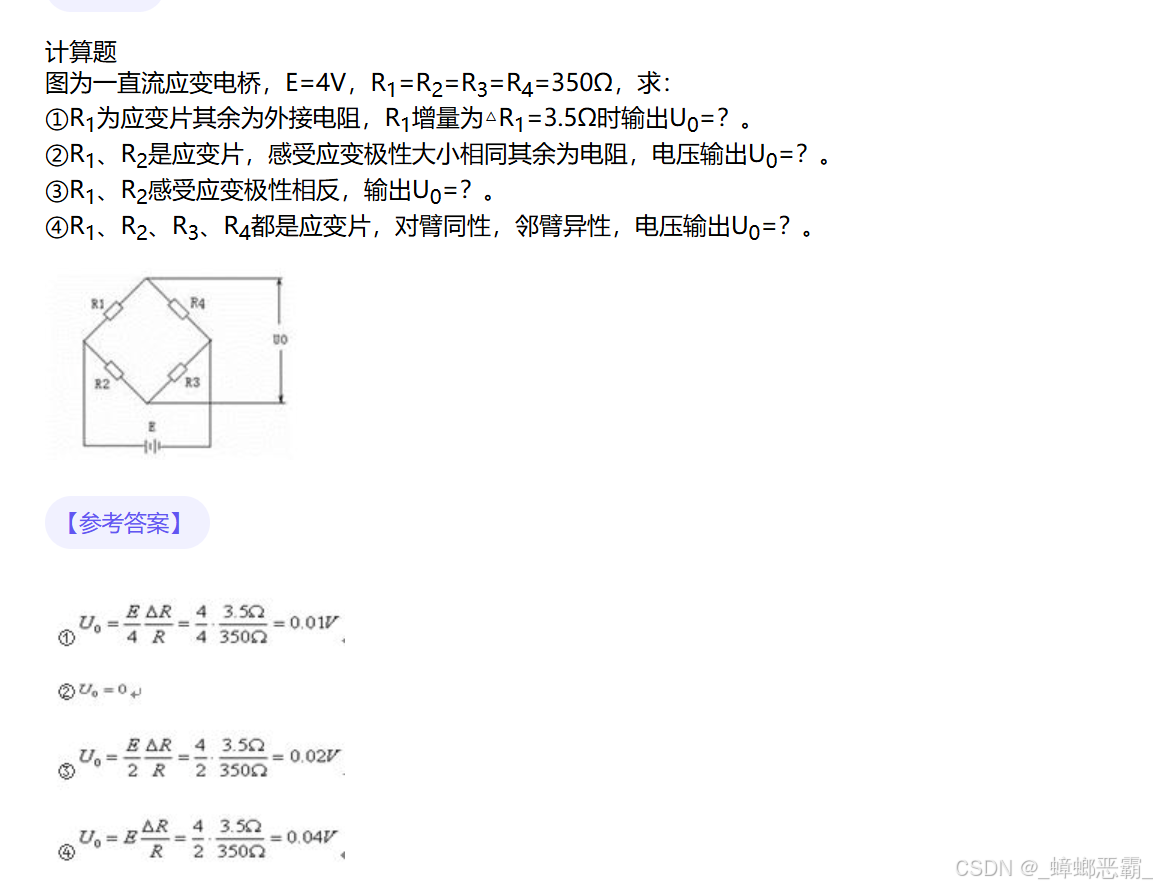

直流应变电桥-找考题网

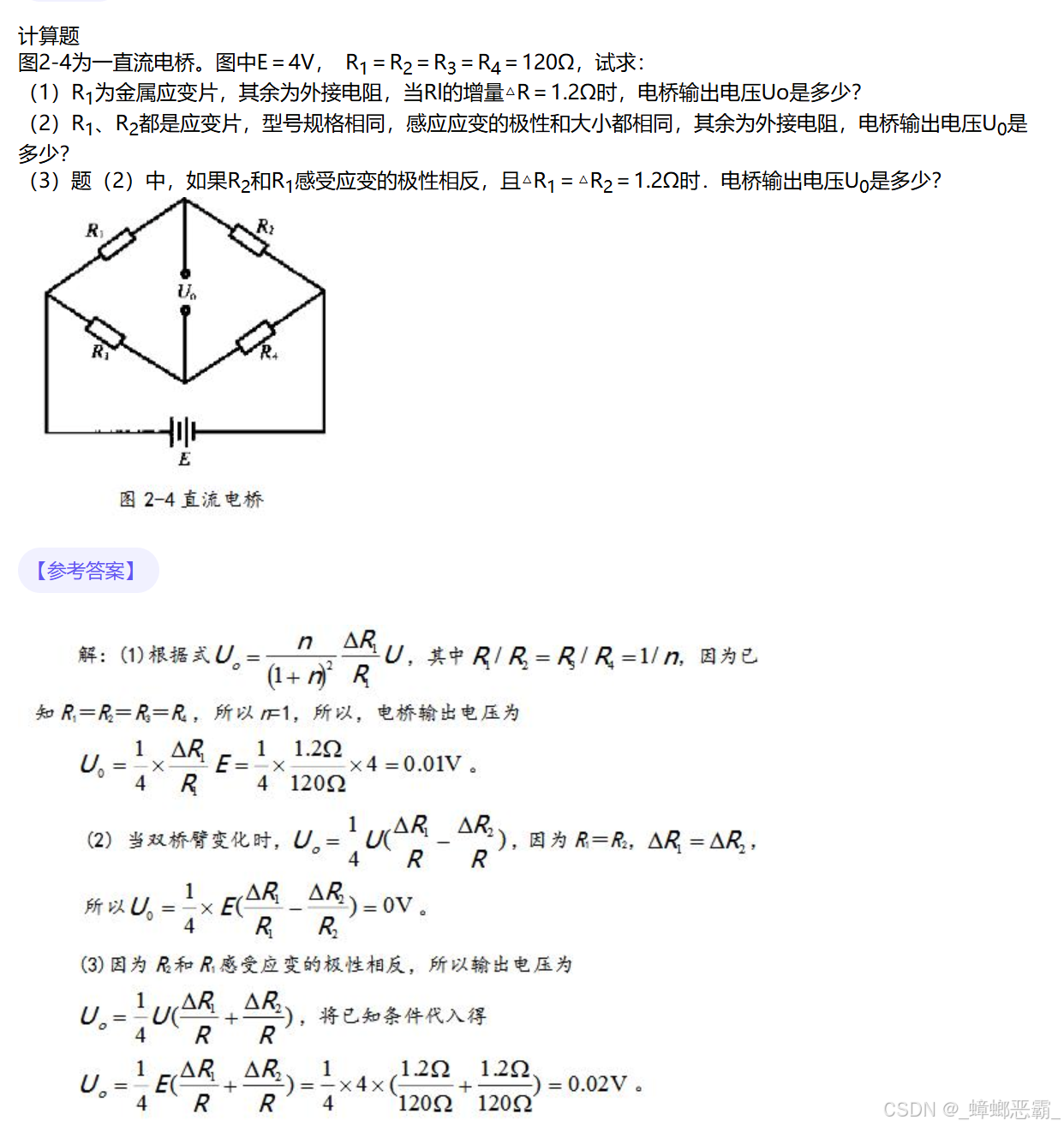

（1）R1、R2（左）邻臂：

（2）R1、R2（上）邻臂：

（3）R1、R2（上）邻臂：

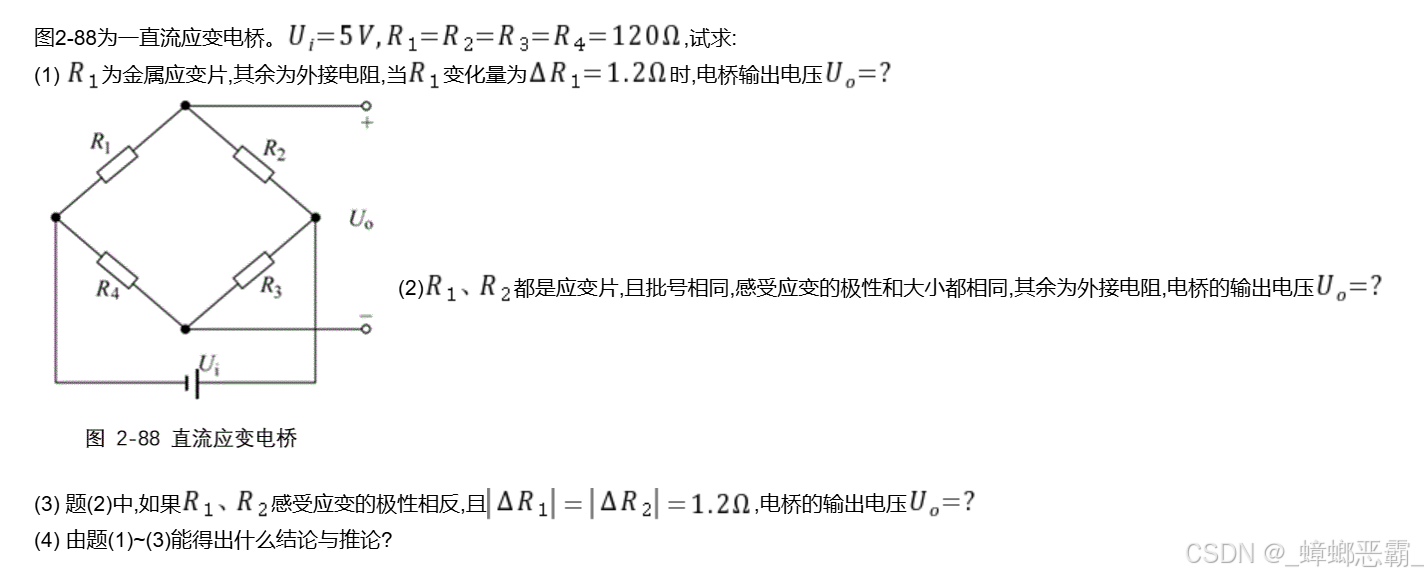

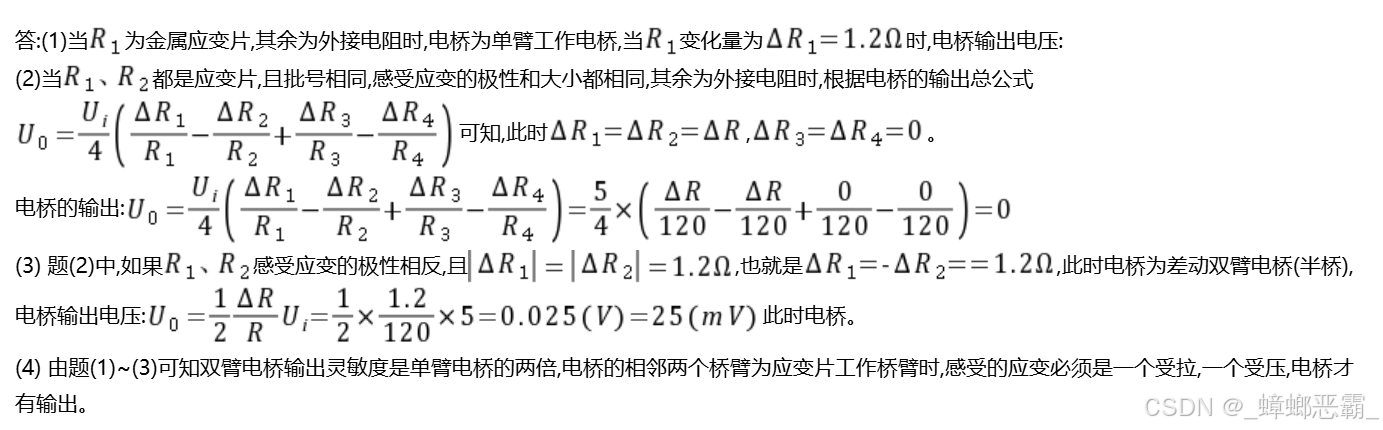

图2-88为一直流应变电桥_百度题库
