第一次实验 :示波器测及使用
一.认识示波器
在这里插入图片描述
上图中在上面的仪器微信号发生器，下面的仪器为示波器
信号发生器的作用是模拟信号的发生源将信号输出
示波器的作用是接收信号 并通过显示屏显示并方便使用者观察信号的参数

二.学会使用示波器

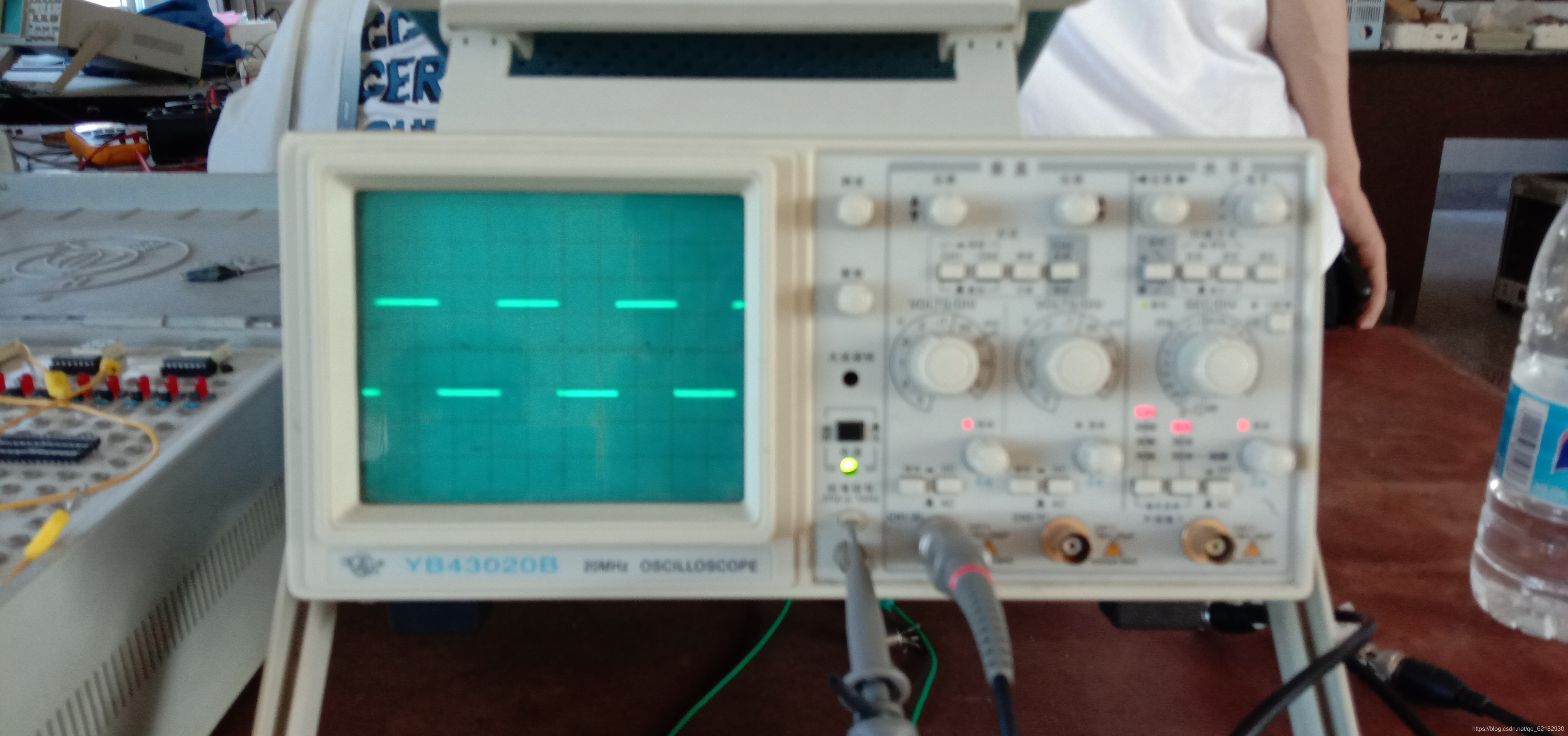

1.校准
在这里插入图片描述

打开示波器电源和信号发生器 ，且打开示波器的自动按钮 ，常态按钮DC按钮，用线依次连接示波器第一，二通道进行校准

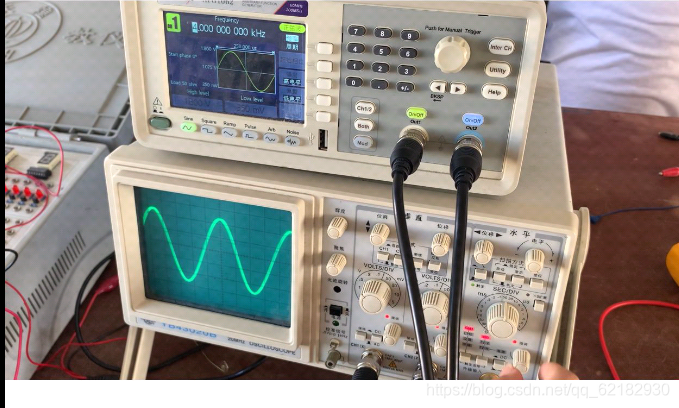

2.正弦波
在这里插入图片描述
①校准完毕后 将示波器的信号一接入信号发生器的通道一
②分别调整垂直和水平区域的DIV旋钮使正弦图像清晰的出现在显示屏上（可通过调整辉度和焦距旋钮使图像更清晰 ）
③又分别调整垂直和水平位移旋钮使图像位于显示屏中合适的位置（可用调试旋钮进行细微的调整）

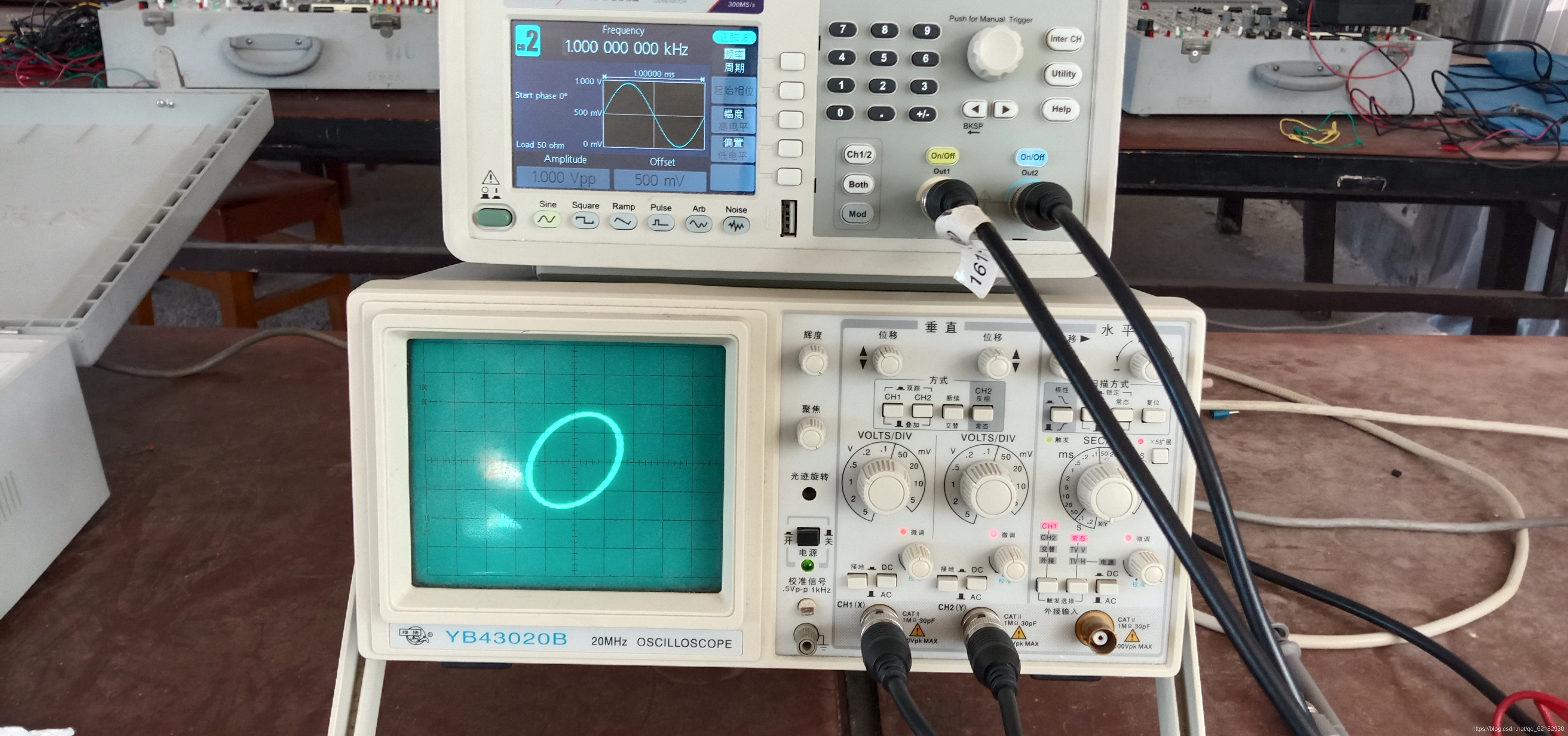

3.李萨如图形
在这里插入图片描述
①调试信号发生器使通道一和通道二发生的信号频率相同
②将信号发生器的第一，二通道信号分别接入示波器的第一通道和第二通道
③按下垂直区域中的CH1按钮与CH2按钮，使两个通道的图像同时显示并叠加
④调节垂直和水平区域的DIV按钮使两个通道的图像正常清晰的出现在显示屏上
⑤将垂直区域DIV旋钮调至X-Y档，得到如图所示的李萨如图像

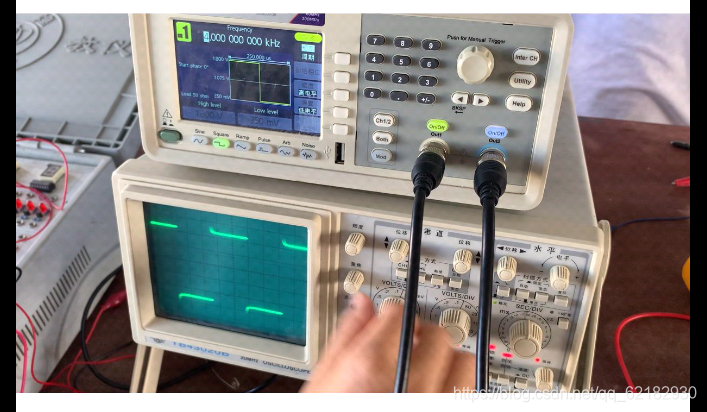

4.方波
在这里插入图片描述
在正弦波图像的基础上按下信号发生器上的方形波按钮，使其方形波图像出现在示波器的显示屏上

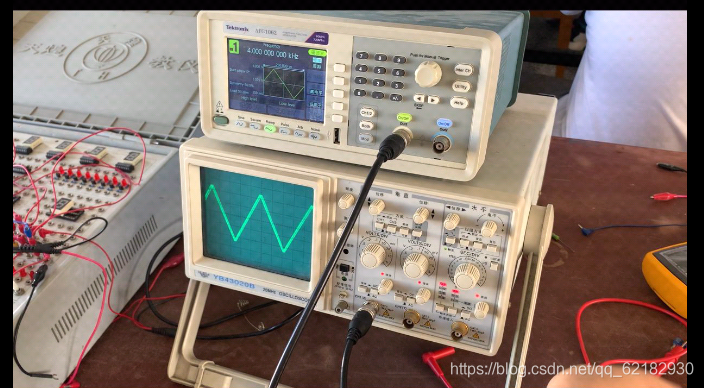

5.三角波
在这里插入图片描述
在正弦波图像的基础上按下信号发生器上的三角波按钮，使其三角波图像出现在示波器的显示屏上
