Multisim模电仿真实验2

(一）2.8.1 利用“直流扫描分析”测试基本共射放大电路电压传输特性
所谓电压传输特性，是指一个电路输出电压u₀与输入电压u₁之间的函数关系，即u0=f(u₁)，通常用曲线描述。电压传输特性是稳态特性，可用逐点测试的方法获得。
一、仿真电路
在Multism电路图区域搭建基本共射放大电路，选择元器件型号和参数值。
二、仿真方法与步骤

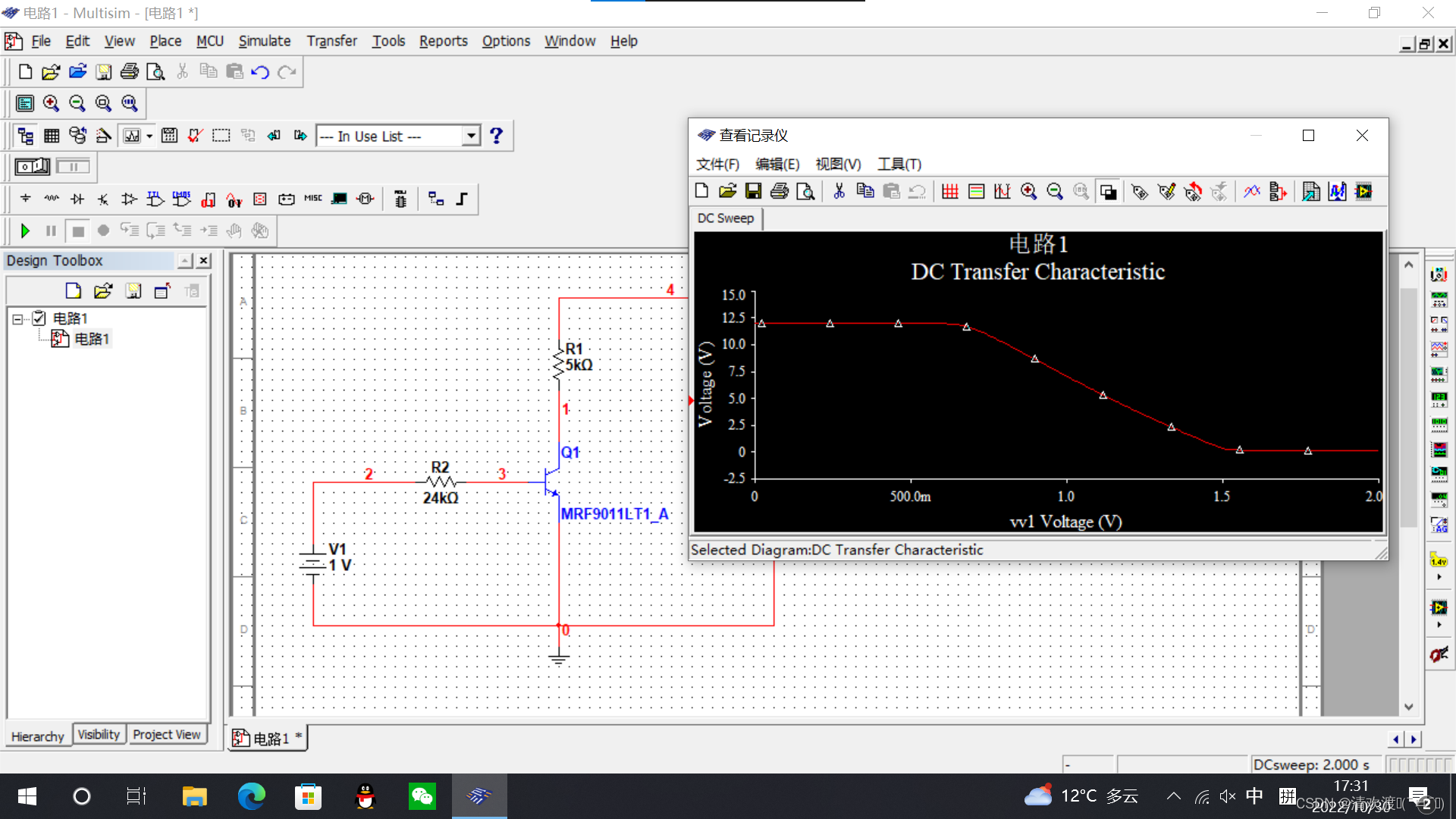

首先设置直流扫描分析(DC Sweep Analysis)参数;在Analysis Parameters栏目中选定V1为自变量输入电压,设定其起始值(Start value)、终了值(Stop value)和步长(Increment),在Outputvariables栏目中选定节点2作为函数，即输出电压，也就是晶体管的管压降，如图2.8.2(a)所示；按仿真(Simulate)按钮即得到基本共射放大电路的电压传输特性。

（2）2.8.2 放大电路静态工作点及电压放大倍数的测试
一、仿真电路
搭建阻容耦合静态工作点稳定电路，如图2.8.3所示，晶体管型号及其它参数值如图中所标注。
双击电路图中晶体管符号，可对其参数进行修改。晶体管模型参数众多，初学者可仅根据实际仪器(如晶体管测试仪)测得的静态工作点附近的电流放大系数修改BF(β)，这里将β由87改为200，其它参数可保持不变。
二、静态与动态的测试
在图2.8.3中，函数发生器XFG1给放大电路输入频率为10kHz、峰值为2mV的正弦波电压，万用表XMM1测量基极静态电位，万用表XMM2测量集电极静态电位，双踪示波器测量输入电压和输出电
