西门子学习笔记2 - 博图项目的新建及任务下载

1、项目的建立

1、双击电脑上的图标进入博图软件进入设置界面

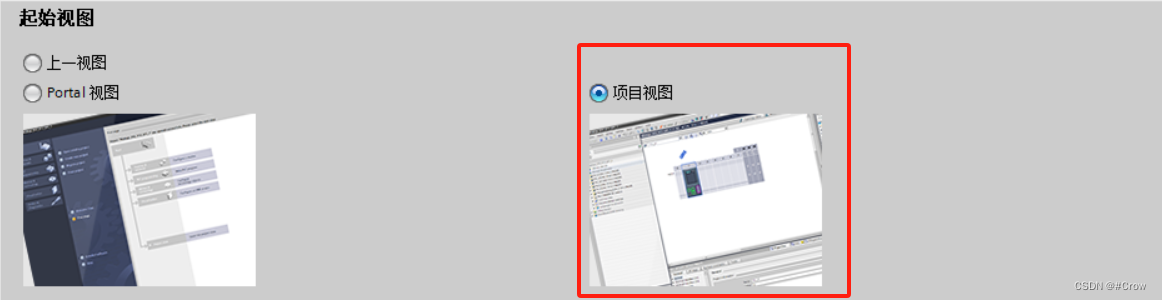

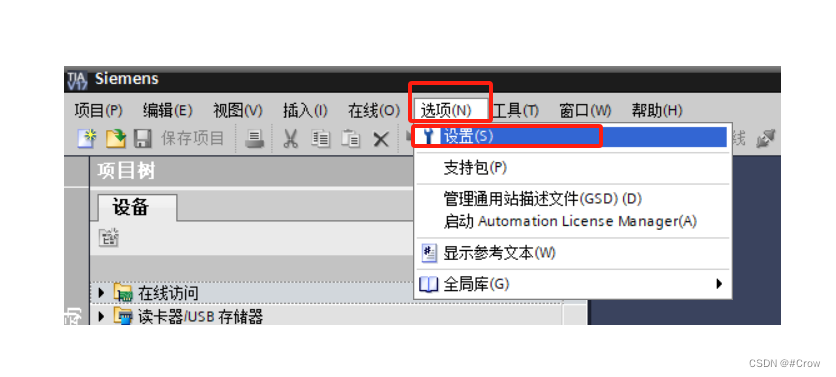

2、修改起始视图为项目视图（方便好用）

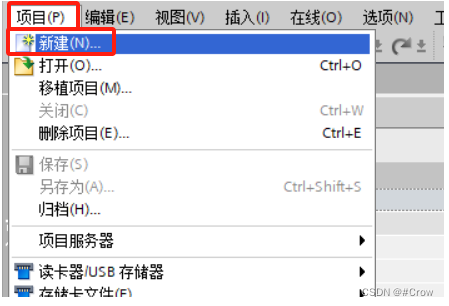

3、点击项目新建

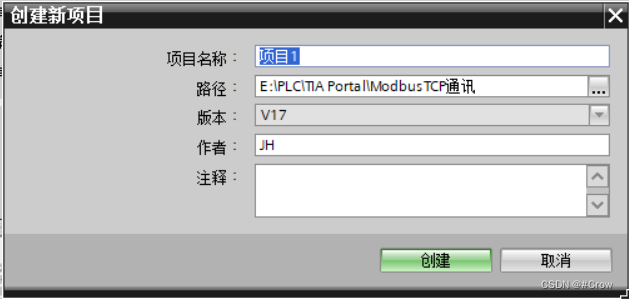

4、设置项目相关信息，点击创建

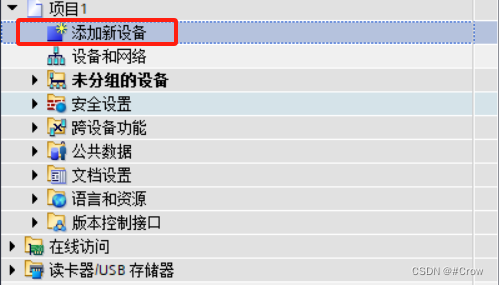

5、点击添加新设备

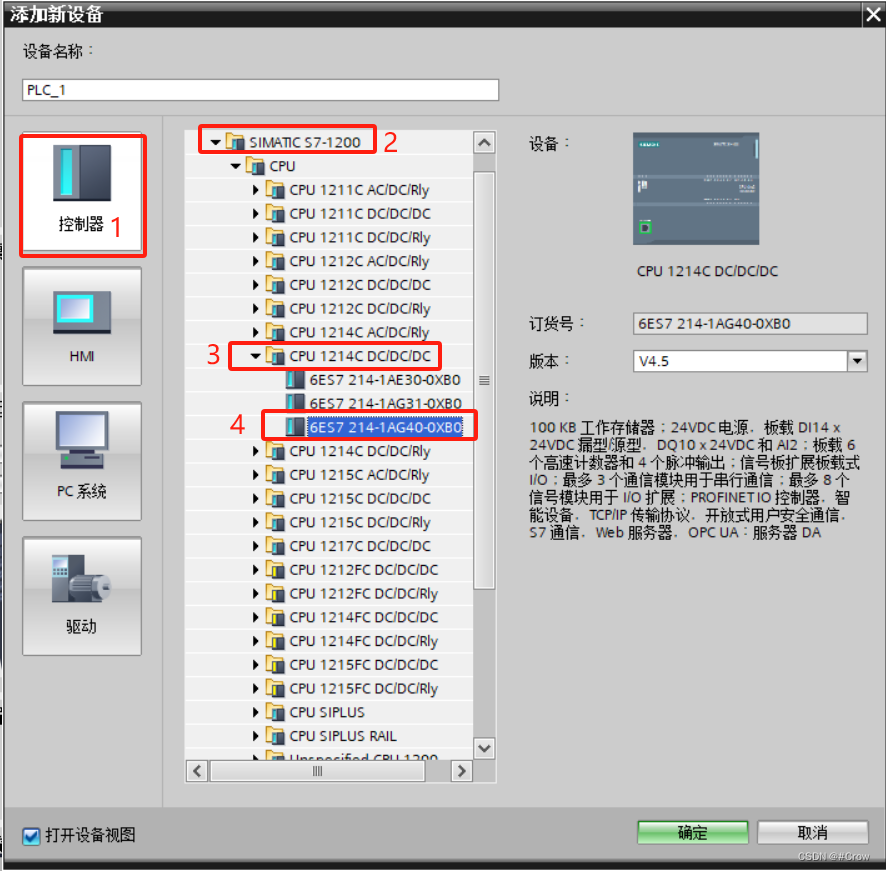

6、按照图片顺序添加需要使用到的plc型号

7、等待添加成功

2、任务下载

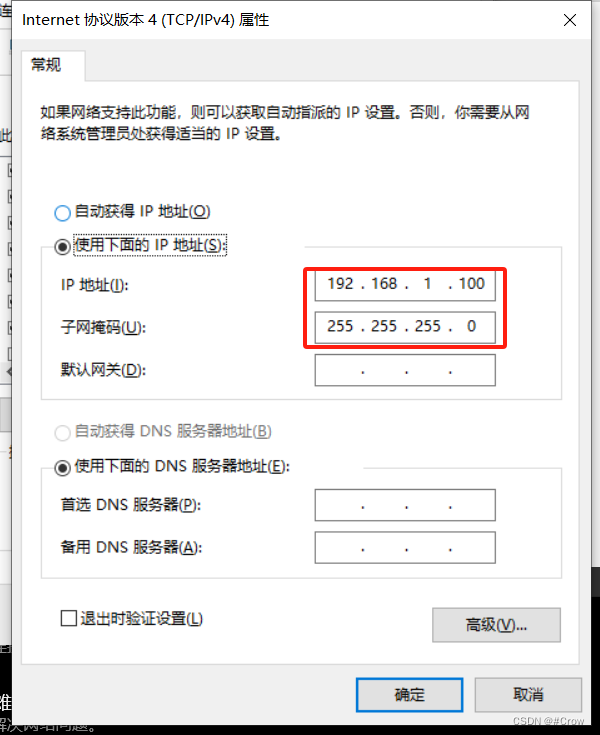

1、电脑修改ip地址为192.168.1.100

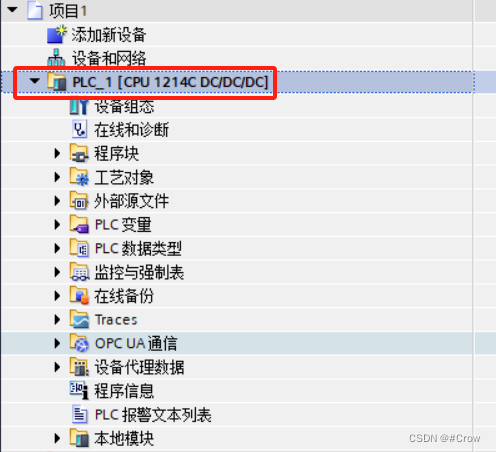

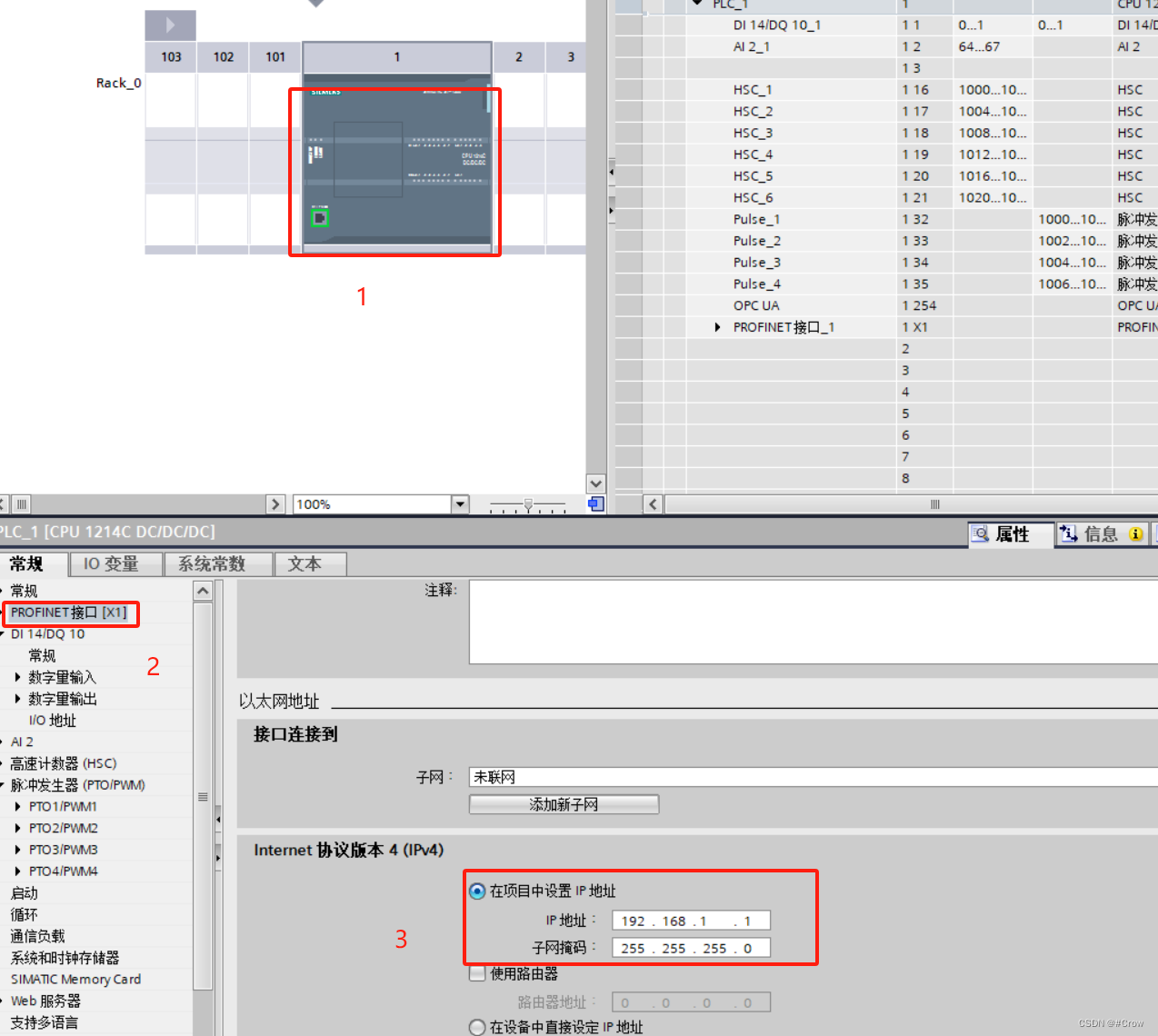

2、设置电脑plc地址为192.168.1.1

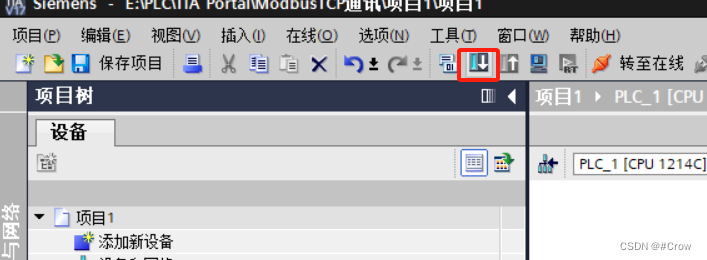

3、点击下载（旁边那个是仿真操作）

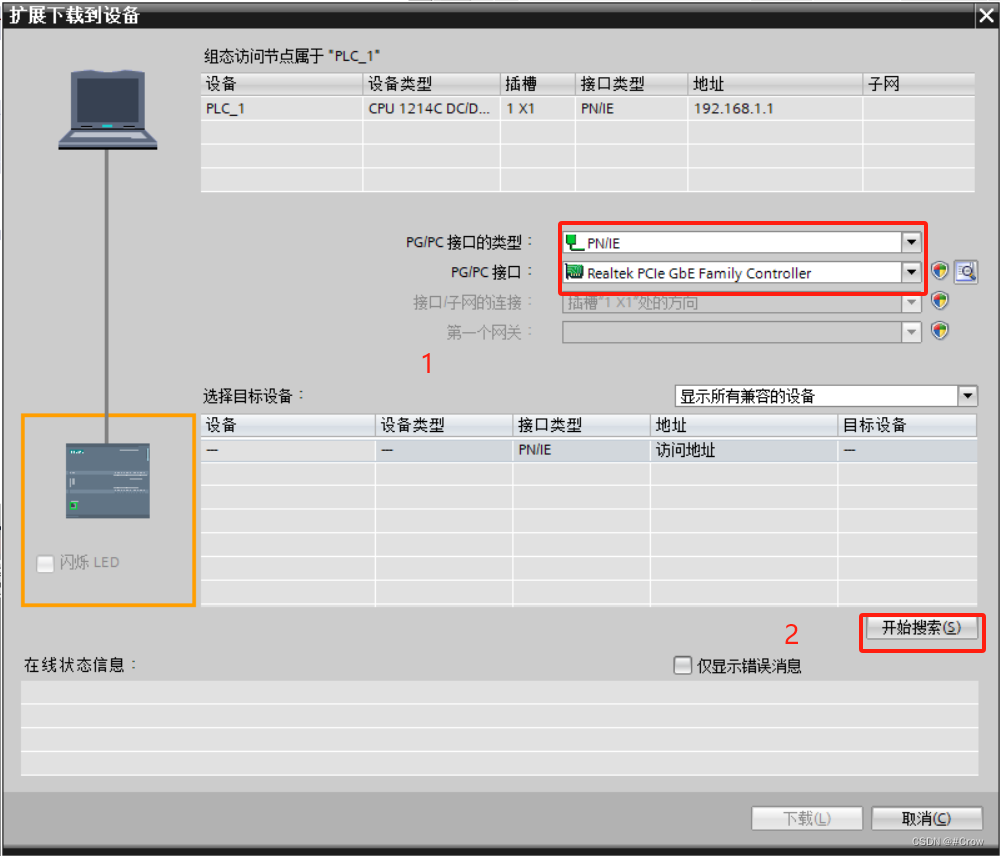

4、修改设置，点击下载

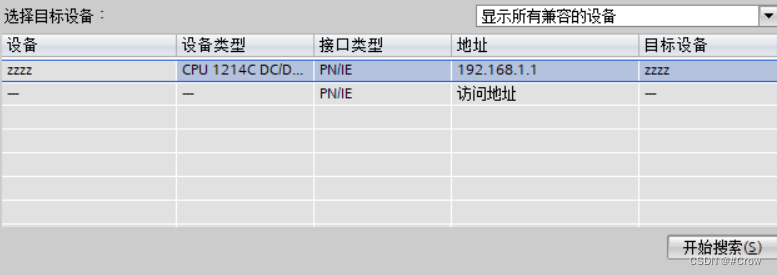

5、选择出现的plc

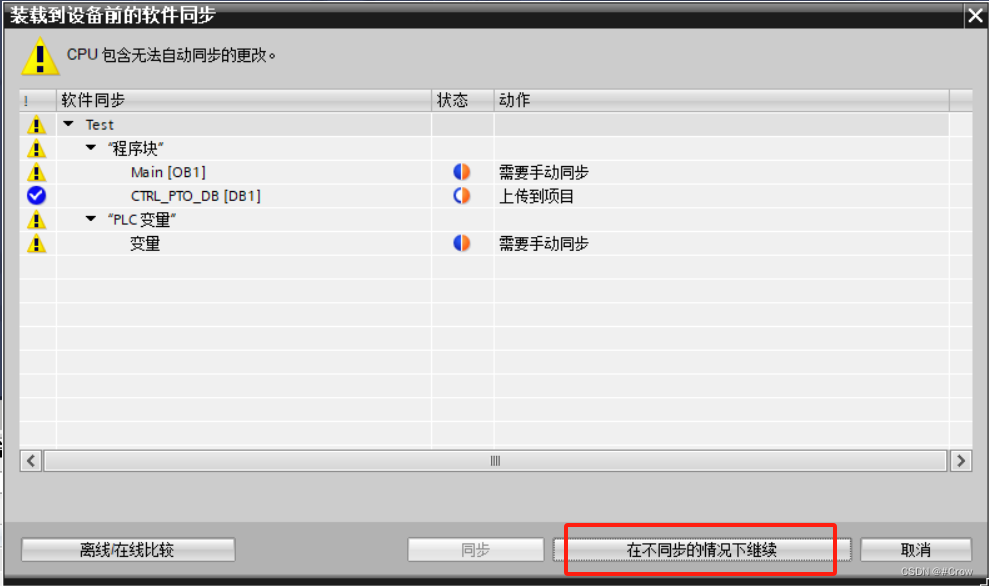

6、点击进行下载后，系统会自动编译一遍确保没有错误,然后点击在不同情况下继续

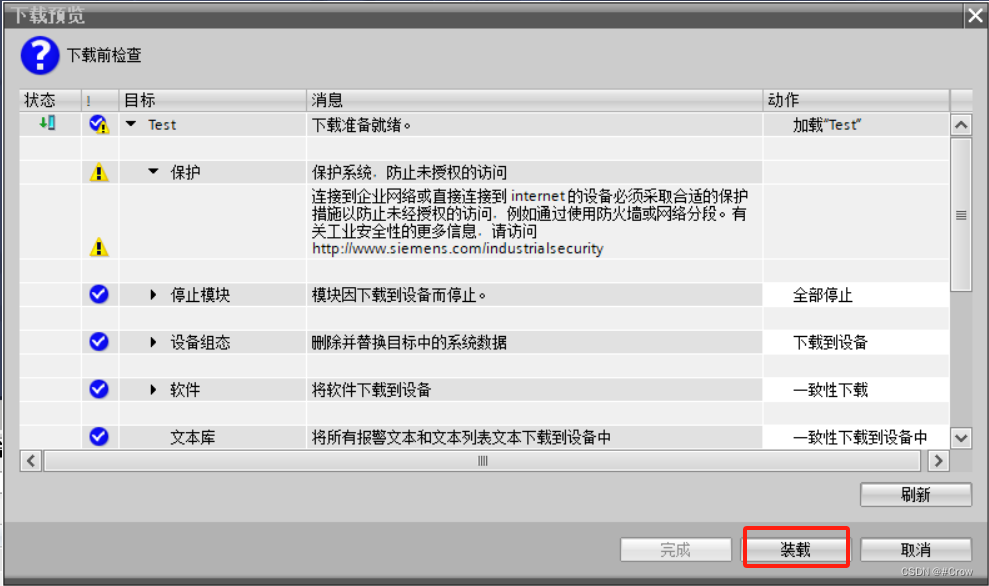

7、点击装载

8、等待装载完成

9、点击在线即可监控系统状态
