低级特征图和高级特征图的信息

低级特征图：

包含边缘（物体轮廓、区域边界）、颜色（颜色区域分布）、纹理（物体表面质地、图案）这些基础的局部信息。

高级特征图：

包含物体类别、形状和结构（整体形状、部分关系）以及语义关系（物体间空间和功能关系）等抽象的、整体的语义信息。

语义信息可以理解为：当模型在深层的特征图中所呈现的注意力点（高亮、激活区域）正是模型用来判断“这是一只猫”的内部证据。

例：用VGG提取不同层次的特征图

原图：

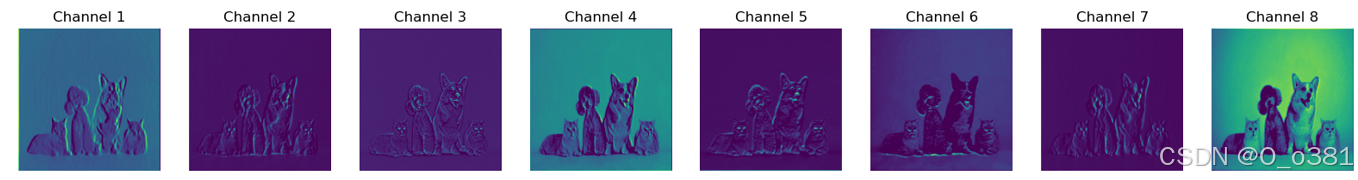

0层：

第0层（非常浅层，最前面的卷积层）

• 特征类型：基本的边缘、线条、颜色渐变等最简单的视觉特征。
• 特征图表现：图中仍可看到清晰的物体边缘和区域明暗分布。比如，一朵花的轮廓、猫耳朵的轮廓或狗鼻子的亮暗交界线，都在这里突出。
• 注意点：
  • 模型此时就像刚刚睁开眼睛，只能识别最基本的线条、点和颜色差异。
  • 整张图到处都有特征响应，因为所有的简单变化（亮度、颜色差别）对模型而言都值得注意。

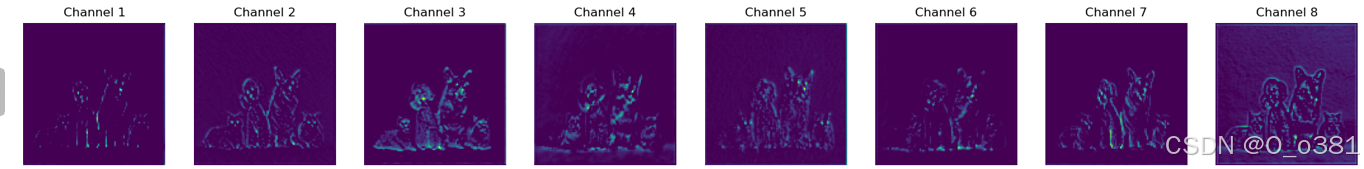

5层

第5层（浅-中层）

• 特征类型：在简单边缘和颜色基础上，提取稍复杂的纹理和局部图案组合。
• 特征图表现：你会看到边缘信息仍然存在，但开始出现对某些特定方向纹理（如垂直或斜线条组合）的更强反应。
• 注意点：
  • 模型不再对所有地方均等敏感，而是更倾向对某些方向或形状组合激活。
  • 虽然依然看得出物体的基本轮廓，但已经在更细微的纹理结构上有所偏好。

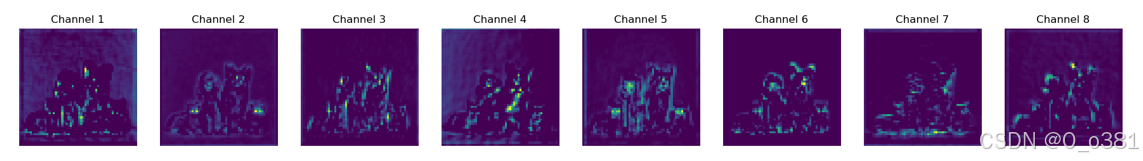

10层

第10层（中层）

• 特征类型：中等复杂度的图像特征——不再是单纯线条，而是局部更加复杂的纹理块、形状碎片。
• 特征图表现：特征图里出现了一些区域化的激活，有的通道可能对圆点纹理感兴趣，有的对斑点或十字形纹理有明显响应。
• 注意点：
  • 模型正在把早期层捕捉到的边缘与简单纹理叠加、混合，构成一些稍有意义的局部特征块。
  • 虽然你还看不到清晰的“猫脸”或“狗头”，但模型已经在为后续高层判断建立更复杂的“特征原料”。

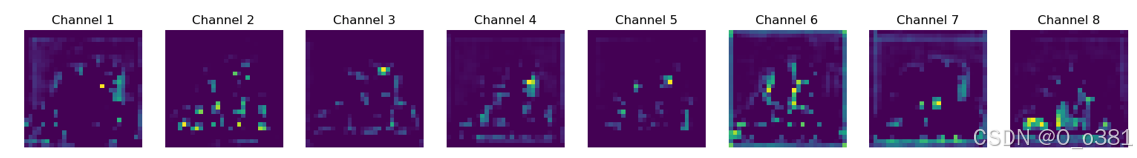

17层

第17层（深-中间层）

• 特征类型：更抽象、更复杂的局部结构特征，比第10层更高级。
• 特征图表现：特征图往往是一些零散的小亮点分布在各处。每个小亮点可能代表模型对某种特殊局部模式（例如某类纹理组合或部件轮廓）的偏好。
• 注意点：
  • 模型不再对整张图很多地方都激活，而是更有选择性地在某些区域闪现亮点。
  • 这些小块特征是模型向高级理解迈进的重要阶段，它正尝试把之前的基础纹理和边缘特征组合成对最终识别很有帮助的局部部件。

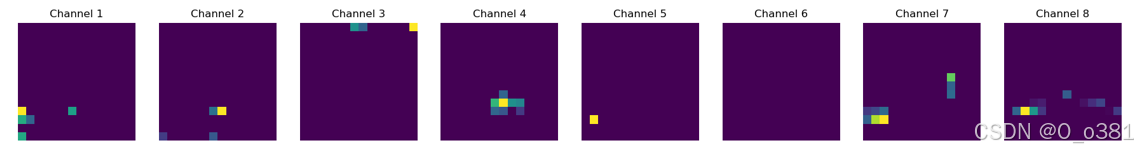

28层

第28层（非常深层）

• 特征类型：高度抽象化的特征，接近模型的最终决策线索。
• 特征图表现：非常稀疏的亮点。大部分特征图区域很暗，只有极少数像素变亮。
• 注意点：
  • 模型在这里已经过滤掉大量与最终分类无关的信息，只保留关键信号。
  • 这些小亮点可能代表了特定物种、物体类别独有的“标志性局部特征”。对分类任务来说，这些点是模型判断“这是只猫”“这是只狗”“这是朵花”的最后证据。

代码实例：

import torch
import torch.nn as nn
import torchvision.models as models
import torchvision.transforms as transforms
from PIL import Image
import matplotlib.pyplot as plt
import numpy as np

# 加载预训练的VGG16模型
model = models.vgg16(pretrained=True)
model.eval()  # 设置模型为评估模式

# 定义图像预处理步骤
preprocess = transforms.Compose([
    transforms.Resize((224, 224)),
    transforms.ToTensor(),
    transforms.Normalize(mean=[0.485, 0.456, 0.406],  # ImageNet的均值
                         std=[0.229, 0.224, 0.225])   # ImageNet的标准差
])

# 加载图像
img_path = 'dog and cat.jpg'  # 替换为您的图像路径
img = Image.open(img_path).convert('RGB')

# 预处理图像
input_tensor = preprocess(img)
input_batch = input_tensor.unsqueeze(0)  # 添加批次维度

# 如果有GPU，可将输入移动到GPU
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
input_batch = input_batch.to(device)
model.to(device)

# 定义一个字典来存储特征图
feature_maps = {}

# 定义钩子函数
def get_activation(name):
    def hook(model, input, output):
        feature_maps[name] = output.detach()
    return hook

###################################################
# 注册多个层的钩子，以获取浅层-中层-深层特征图
###################################################

# 浅层特征（低级）：比如第0层 (Conv1_1)
model.features[0].register_forward_hook(get_activation('layer0'))

# 中层特征（中级）：比如第5层 (Conv2_2) 和第10层 (Conv3_3)
model.features[5].register_forward_hook(get_activation('layer5'))
model.features[10].register_forward_hook(get_activation('layer10'))

# 更深层（较高级）：比如第17层 (Conv4_3)
model.features[17].register_forward_hook(get_activation('layer17'))

# 最深层（高级）：比如第28层 (Conv5_3)
model.features[28].register_forward_hook(get_activation('layer28'))

# 前向传播
with torch.no_grad():
    output = model(input_batch)

# 定义一个函数来可视化特征图
def visualize_feature_map(feature_map, num_channels=8, title='Feature Map'):
    # feature_map: [B, C, H, W]
    feature_map = feature_map.cpu().squeeze(0)  # 移除批次维度
    C, H, W = feature_map.shape

    # 选择前num_channels个通道进行展示
    fig, axes = plt.subplots(1, num_channels, figsize=(20, 5))
    for i in range(num_channels):
        if i >= C:
            break
        ax = axes[i]
        ax.imshow(feature_map[i], cmap='viridis')
        ax.axis('off')
        ax.set_title(f'Channel {i+1}')
    plt.suptitle(title)
    plt.show()

##################################
# 可视化不同层次的特征图
##################################

if 'layer0' in feature_maps:
    visualize_feature_map(feature_maps['layer0'], num_channels=8, title='Very Shallow Layer (Layer 0): Low-Level Features')

if 'layer5' in feature_maps:
    visualize_feature_map(feature_maps['layer5'], num_channels=8, title='Shallow-Mid Layer (Layer 5): Transitioning Features')

if 'layer10' in feature_maps:
    visualize_feature_map(feature_maps['layer10'], num_channels=8, title='Mid Layer (Layer 10): Mid-Level Features')

if 'layer17' in feature_maps:
    visualize_feature_map(feature_maps['layer17'], num_channels=8, title='Deep-Mid Layer (Layer 17): More Abstract Features')

if 'layer28' in feature_maps:
    visualize_feature_map(feature_maps['layer28'], num_channels=8, title='Very Deep Layer (Layer 28): High-Level Features')
