virtuoso--DFF



目录

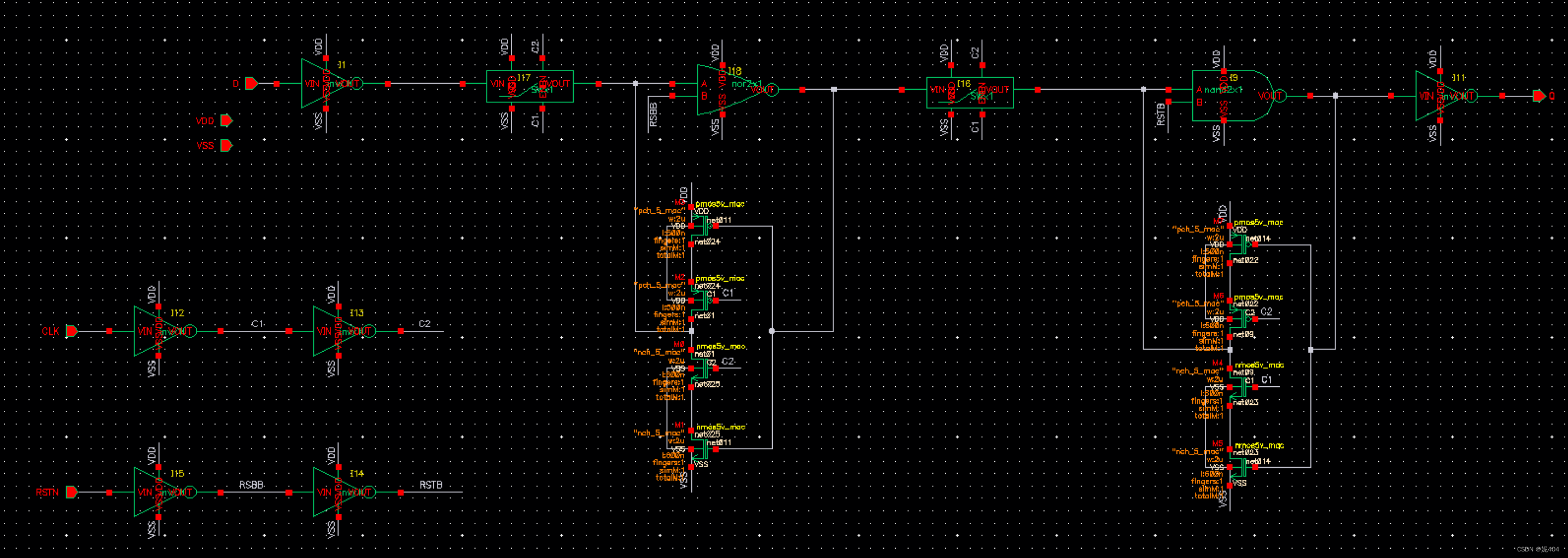

原理图

工作原理

功能

测试

---

原理图



工作原理

1. clk-0，c1-1, c2-0, D>>sw1, nor_RSTN-1, RSBB-0  (RSTB-1),  nor is equal to inv; sw2 blank;

2. clk-1，c1-0, c2-1, D>>sw1, nor_clock Previous state,  datas  transmission，output.

功能

when the clk is rising up, D is high, out is high; D is low, out is low；
other time will clock

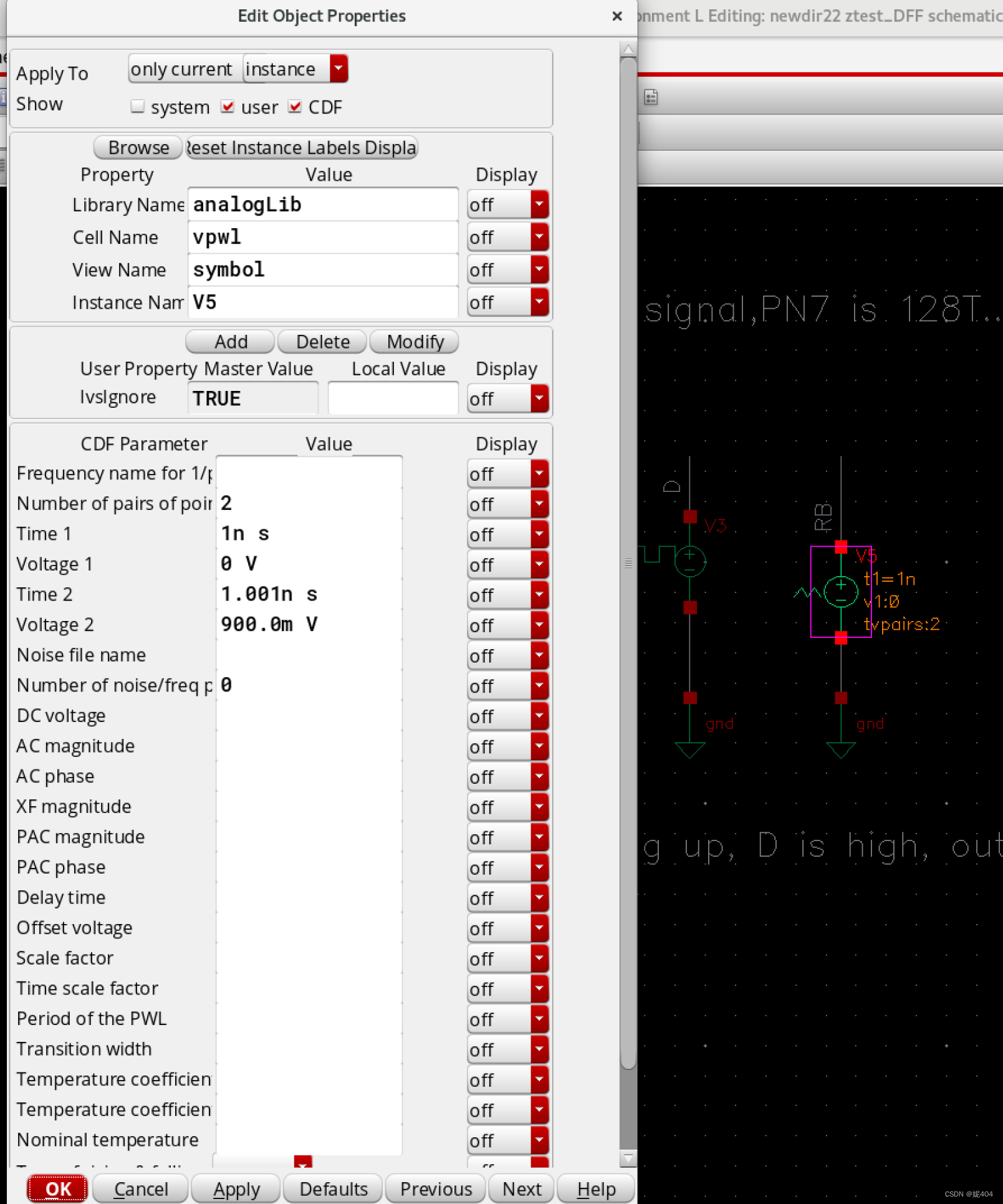

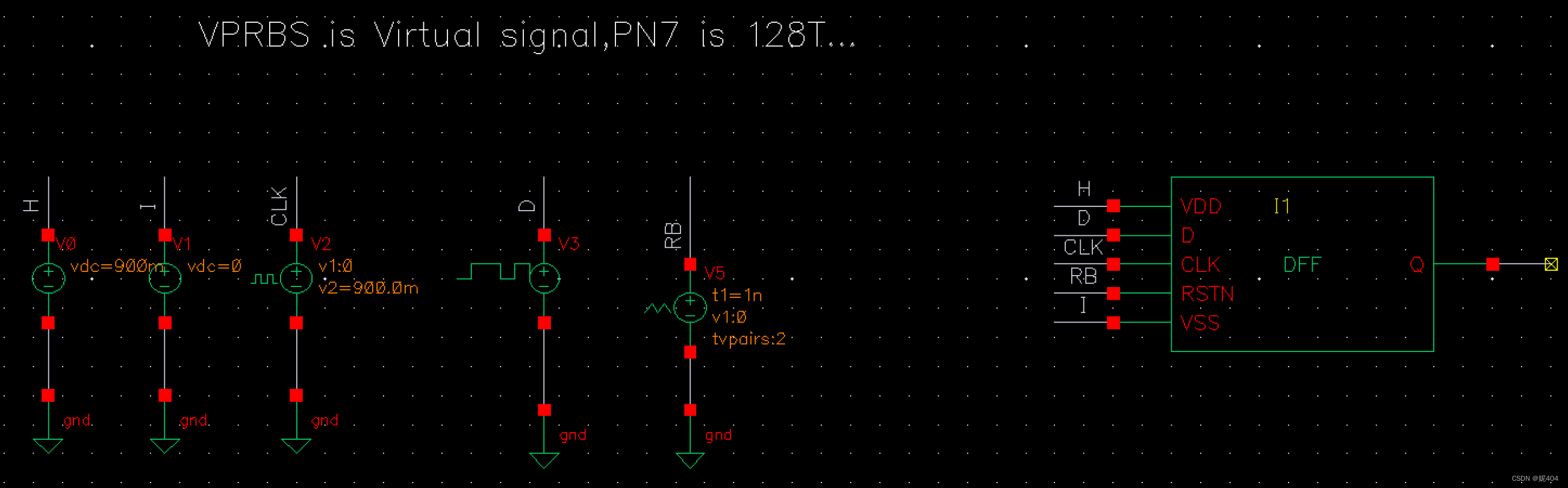

测试
