CH340进行STM32单片机程序烧录

本文介绍了如何使用STM32单片机实现基本的LED点灯程序,并详细展示了利用CH340进行程序烧录的具体步骤。包括硬件连接、软件配置及注意事项。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

代码:

接法:

结束:

刚写完32点灯程序,接下来打算用CH340进行烧录

代码:

#include<stm32f10x.h>
void led_init(){
GPIO_InitTypeDef led_init;
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);
GPIO_SetBits(GPIOA,GPIO_Pin_2);
led_init.GPIO_Pin=GPIO_Pin_2;
led_init.GPIO_Speed=GPIO_Speed_50MHz;
led_init.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_Init(GPIOA,&led_init);
}
int main(){
led_init();
while(1){GPIO_ResetBits(GPIOA,GPIO_Pin_2);}
}


一个main.c实现点灯,即PA2出低电位

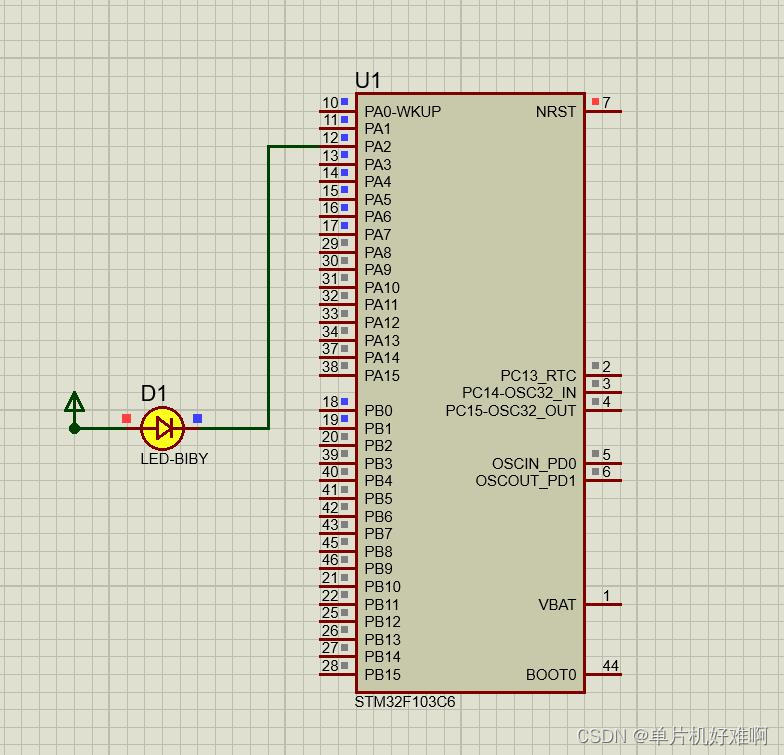

放个仿真图

接下来就是烧录了

用的是CH340进行烧录

CH340usb转ttl

接法:

CH340STM32
TXDRXD
RXDTXD
3V33V3
GNDGND

注意这里TXD和RXD是反接的

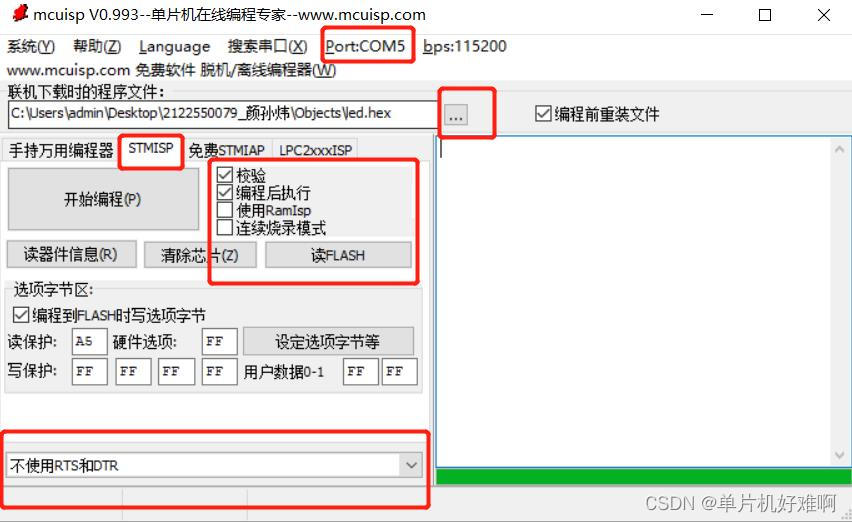

然后打开flymcu进行配置

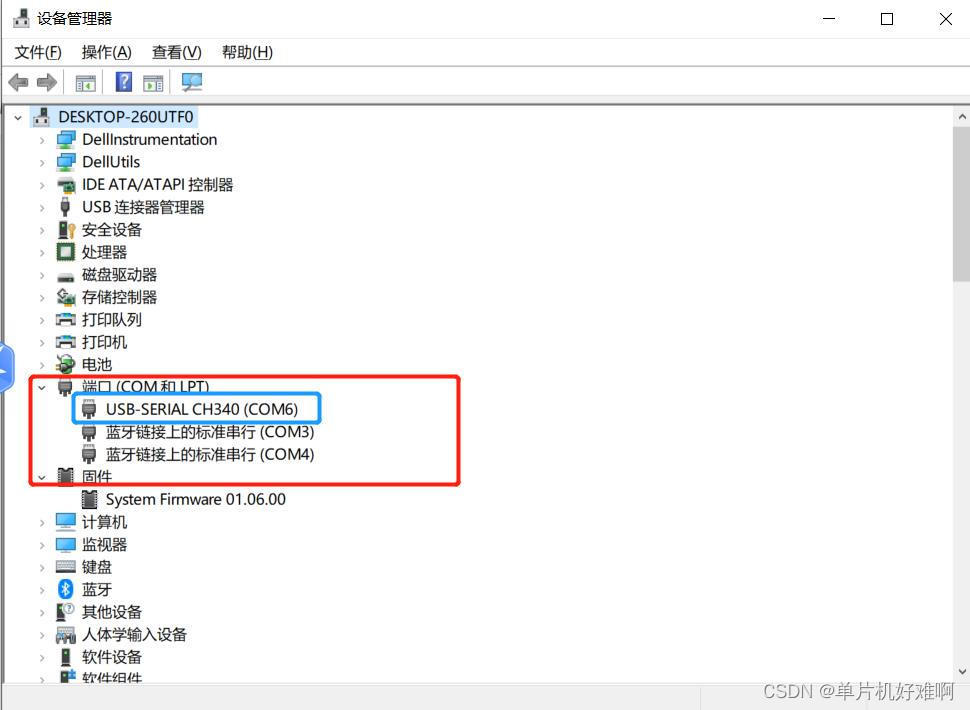

port看设备管理器选择com口,一般带ch340的就是正确端口

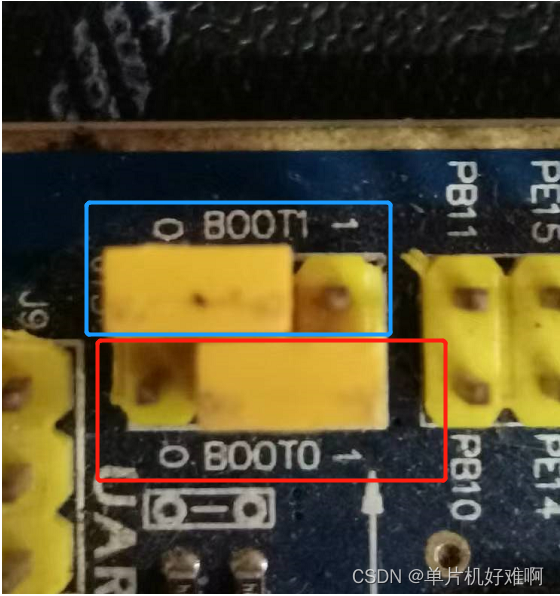

这里注意开发版上Boot1要置0,Boot0要置1,其实就是用短接帽吧Boot1与0端短接,把Boot0与1

端短接

然后就可以进行烧录了。

结束:

注意:烧录结束后,将短接帽复原,然后重启单片机,程序就可以正常运行了

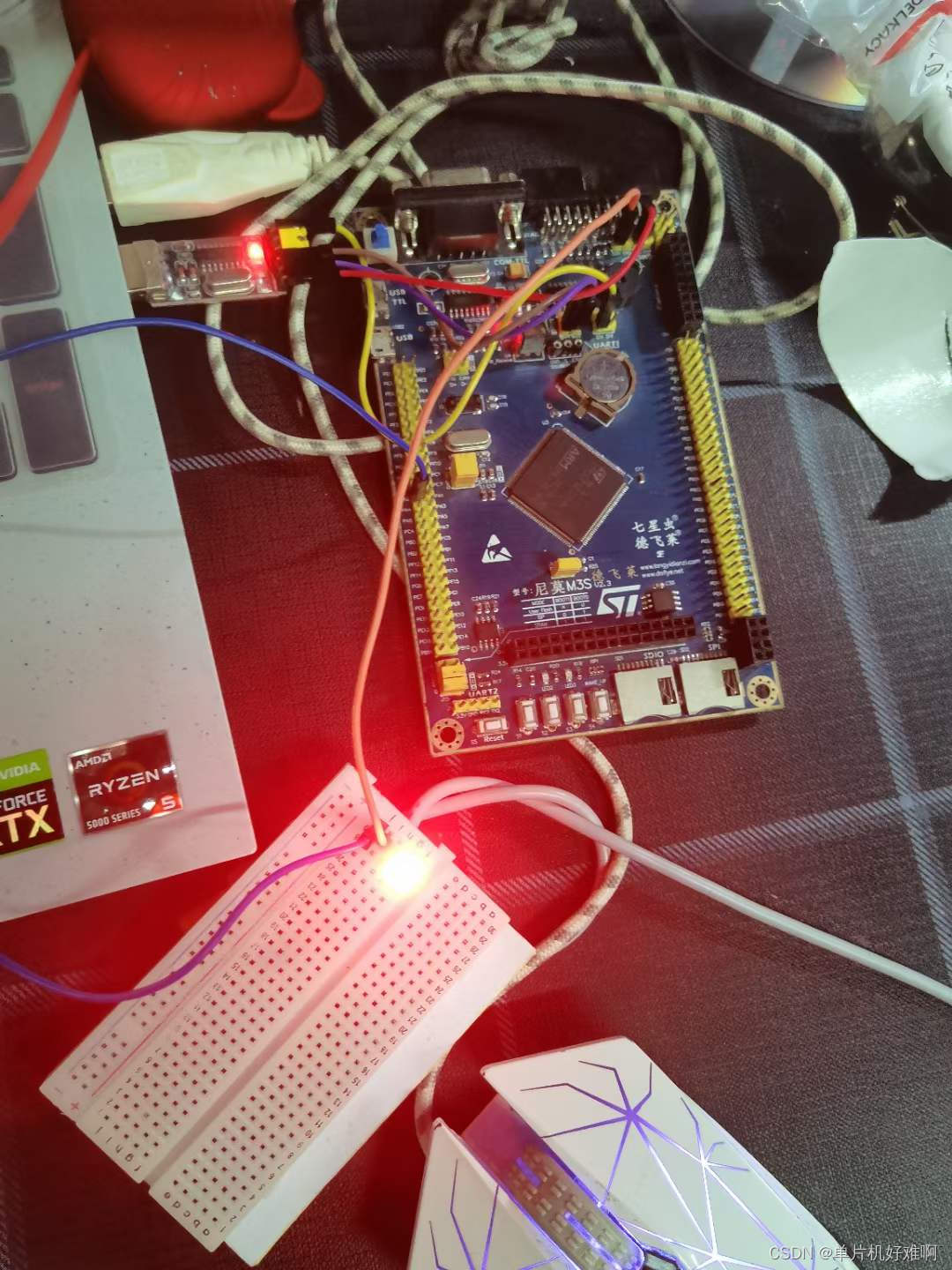

 因为这个开发板的资料没有,不知道开发板上的led灯对应哪个引脚,因此用面包版搭了一个led电路,PA2接led负极,3.3v接正极,观察到led被点亮,CH340烧录成功!
