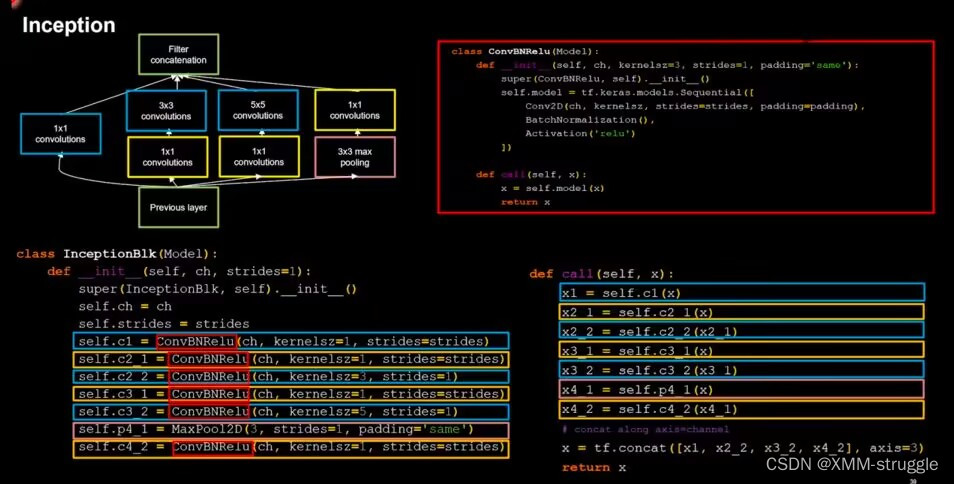

InceptionNet 即 GoogLeNet，诞生于 2015 年，旨在通过增加网络的宽度来提升网络的能力，与 VGGNet 通过卷积层堆叠的方式（纵向）相比，是一个不同的方向（横向）。显然，InceptionNet 模型的构建与 VGGNet 及之前的网络会有所区别，不再是简单的纵向堆叠，要理解 InceptionNet 的结构，首先要理解它的基本单元，如图下所示。

借鉴点：一层内使用不同尺寸的卷积核，提升感知力（通过 padding 实现输出特征面积一致）；使用 1 * 1 卷积核，改变输出特征 channel 数（减少网络参数）。

可以看到，InceptionNet 的基本单元中，卷积部分是比较统一的 C、B、A 典型结构，即卷积→BN→激活，激活均采用 Relu 激活函数，同时包含最大池化操作。在 Tensorflow 框架下利用 Keras 构建 InceptionNet 模型时，可以将 C、B、A 结构封装在一起，定义成一个新的 ConvBNRelu 类，以减少代码量，同时更便于阅读。

class ConvBNRelu(Model):
    def __init__(self, ch, kernelsz=3, strides=1, padding='same'):
        super(ConvBNRelu, self).__init__()
        self.model = tf.keras.models.Sequential([
            Conv2D(ch, kernelsz, strides=strides, padding=padding),
            BatchNormalization(),
            Activation('relu')
        ])

    def call(self, x):
        x = self.model(x, training=False) #在training=False时，BN通过整个训练集计算均值、方差去做批归一化，training=True时，通过当前batch的均值、方差去做批归一化。推理时 training=False效果好
        return x

参数 ch 代表特征图的通道数，也即卷积核个数；kernelsz 代表卷积核尺寸；strides 代表卷积步长；padding 代表是否进行全零填充。

完成了这一步后，就可以开始构建 InceptionNet 的基本单元了，同样利用 class 定义的方式，定义一个新的 InceptionBlk 类，如下所示。

class InceptionBlk(Model):
    def __init__(self, ch, strides=1):
        super(InceptionBlk, self).__init__()
        self.ch = ch
        self.strides = strides
        #第1分支
        self.c1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        #第2分支
        self.c2_1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        self.c2_2 = ConvBNRelu(ch, kernelsz=3, strides=1)
        #第3分支
        self.c3_1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        self.c3_2 = ConvBNRelu(ch, kernelsz=5, strides=1)
        #第4分支
        self.p4_1 = MaxPool2D(3, strides=1, padding='same')
        self.c4_2 = ConvBNRelu(ch, kernelsz=1, strides=strides)

    def call(self, x):
        x1 = self.c1(x)
        x2_1 = self.c2_1(x)
        x2_2 = self.c2_2(x2_1)
        x3_1 = self.c3_1(x)
        x3_2 = self.c3_2(x3_1)
        x4_1 = self.p4_1(x)
        x4_2 = self.c4_2(x4_1)
        # concat along axis=channel
        x = tf.concat([x1, x2_2, x3_2, x4_2], axis=3)
        return x

参数 ch 仍代表通道数，strides 代表卷积步长，与 ConvBNRelu 类中一致；tf.concat 函数将四个输出连接在一起，x1、x2_2、x3_2、x4_2 分别代表图 5-27 中的四列输出，结合结构图和代码很容易看出二者的对应关系。

可以看到，InceptionNet 的一个显著特点是大量使用了 1 * 1 的卷积核，事实上，最原始的 InceptionNet 的结构是不包含 1 * 1 卷积的，如图下所示。图上 InceptionNet 最原始的基本单元由图可以更清楚地看出 InceptionNet 最初的设计思想，即通过不同尺寸卷积层和池化层的横向组合（卷积、池化后的尺寸相同，通道可以相加）来拓宽网络深度，可以增加网络对尺寸的适应性。但是这样也带来一个问题，所有的卷积核都会在上一层的输出上直接做卷积运算，会导致参数量和计算量过大（尤其是对于 5 * 5 的卷积核来说）。因此， InceptionNet 在 3 * 3、5 * 5 的卷积运算前、最大池化后均加入了 1 * 1 的卷积层，形成了图 1中的结构，这样可以降低特征的厚度，一定程度上避免参数量过大的问题。

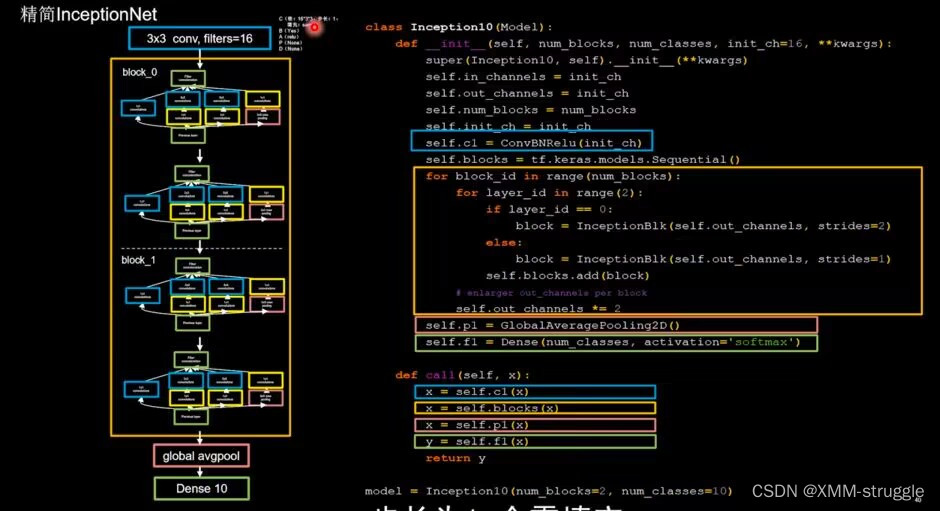

那么1 * 1的卷积运算是如何降低特征厚度的呢？下面以5 * 5的卷积运算为例说明这个问题。假设网络上一层的输出为 100 * 100 * 128（H * W * C），通过 32 * 5 * 5（32 个大小为 5 * 5 的卷积核）的卷积层（步长为 1、全零填充）后，输出为 100 * 100 * 32，卷积层的参数量为 32 * 5 * 5 * 128 = 102400；如果先通过 32 * 1 * 1 的卷积层（输出为 100 * 100 * 32），再通过 32 * 5 * 5 的卷积层，输出仍为 100 * 100 * 32，但卷积层的参数量变为 32 * 1 * 1 * 128 + 32 * 5 * 5 * 32 = 29696，仅为原参数量的 30 %左右，这就是小卷积核的降维作用。 InceptionNet 网络的主体就是由其基本单元构成的，其模型结构如图下所示。

class Inception10(Model):
    def __init__(self, num_blocks, num_classes, init_ch=16, **kwargs):#输出深度16
        super(Inception10, self).__init__(**kwargs)
        self.in_channels = init_ch
        self.out_channels = init_ch
        self.num_blocks = num_blocks
        self.init_ch = init_ch
        self.c1 = ConvBNRelu(init_ch)
        self.blocks = tf.keras.models.Sequential()
        for block_id in range(num_blocks):
            for layer_id in range(2):
                if layer_id == 0:
                    block = InceptionBlk(self.out_channels, strides=2)
                else:
                    block = InceptionBlk(self.out_channels, strides=1)
                self.blocks.add(block)
            # enlarger out_channels per block
            self.out_channels *= 2
        self.p1 = GlobalAveragePooling2D()
        self.f1 = Dense(num_classes, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.blocks(x)
        x = self.p1(x)
        y = self.f1(x)
        return y

代码实现：

import tensorflow as tf
import os
import numpy as np
from matplotlib import pyplot as plt
from tensorflow.keras.layers import Conv2D, BatchNormalization, Activation, MaxPool2D, Dropout, Flatten, Dense, \
    GlobalAveragePooling2D
from tensorflow.keras import Model

np.set_printoptions(threshold=np.inf)

cifar10 = tf.keras.datasets.cifar10
(x_train, y_train), (x_test, y_test) = cifar10.load_data()
x_train, x_test = x_train / 255.0, x_test / 255.0


class ConvBNRelu(Model):
    def __init__(self, ch, kernelsz=3, strides=1, padding='same'):
        super(ConvBNRelu, self).__init__()
        self.model = tf.keras.models.Sequential([
            Conv2D(ch, kernelsz, strides=strides, padding=padding),
            BatchNormalization(),
            Activation('relu')
        ])

    def call(self, x):
        x = self.model(x, training=False) #在training=False时，BN通过整个训练集计算均值、方差去做批归一化，training=True时，通过当前batch的均值、方差去做批归一化。推理时 training=False效果好
        return x


class InceptionBlk(Model):
    def __init__(self, ch, strides=1):
        super(InceptionBlk, self).__init__()
        self.ch = ch
        self.strides = strides
        #第1分支
        self.c1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        #第2分支
        self.c2_1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        self.c2_2 = ConvBNRelu(ch, kernelsz=3, strides=1)
        #第3分支
        self.c3_1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        self.c3_2 = ConvBNRelu(ch, kernelsz=5, strides=1)
        #第4分支
        self.p4_1 = MaxPool2D(3, strides=1, padding='same')
        self.c4_2 = ConvBNRelu(ch, kernelsz=1, strides=strides)

    def call(self, x):
        x1 = self.c1(x)
        x2_1 = self.c2_1(x)
        x2_2 = self.c2_2(x2_1)
        x3_1 = self.c3_1(x)
        x3_2 = self.c3_2(x3_1)
        x4_1 = self.p4_1(x)
        x4_2 = self.c4_2(x4_1)
        # concat along axis=channel
        x = tf.concat([x1, x2_2, x3_2, x4_2], axis=3)
        return x


class Inception10(Model):
    def __init__(self, num_blocks, num_classes, init_ch=16, **kwargs):#输出深度16
        super(Inception10, self).__init__(**kwargs)
        self.in_channels = init_ch
        self.out_channels = init_ch
        self.num_blocks = num_blocks
        self.init_ch = init_ch
        self.c1 = ConvBNRelu(init_ch)
        self.blocks = tf.keras.models.Sequential()
        for block_id in range(num_blocks):
            for layer_id in range(2):
                if layer_id == 0:
                    block = InceptionBlk(self.out_channels, strides=2)
                else:
                    block = InceptionBlk(self.out_channels, strides=1)
                self.blocks.add(block)
            # enlarger out_channels per block
            self.out_channels *= 2
        self.p1 = GlobalAveragePooling2D()
        self.f1 = Dense(num_classes, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.blocks(x)
        x = self.p1(x)
        y = self.f1(x)
        return y


model = Inception10(num_blocks=2, num_classes=10)
optimizer = tf.keras.optimizers.Adam()
model.compile(optimizer=optimizer ,
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])


history = model.fit(x_train, y_train, batch_size=32, epochs=5, validation_data=(x_test, y_test), validation_freq=1)
model.summary()
