一分钟带你了解ATE

1、ATE是什么？

        ATE(Automatic Test Equipment)是一种由高性能计算机控制的测试仪器的集合体，是由测试仪和计算机组合而成的测试系统，计算机通过运行测试程序的指令来控制测试硬件。

        先来一个ATE常规测试的例子，方便大家理解ATE到底是干啥的（DUT代指测试芯片）：

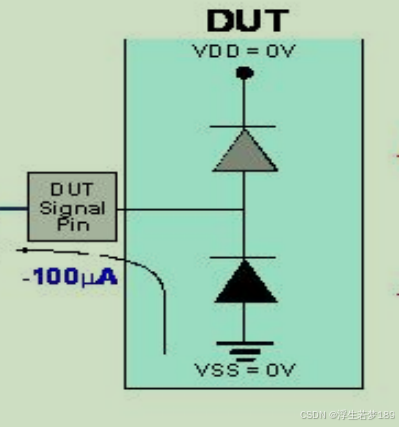

                测试名称：OS（OPenShort）测试

                测试目的：检测芯片Pin脚的两个保护二极管好着没

                测试原理：二极管的单向导通性和电压钳制特性

                测试流程（测试上管好坏）：（1）芯片上电（2）芯片的所有Pin接地（3）为芯片施加+100uA的的电流（流入芯片为正电流，流出为负电流，电流大小由芯片特性决定，此处只是举例）（4）测量其电压，若其大于0.3V小于0.8V则合格（此处以硅二极管为例子）

        该例子只测试了上管的电压，若需要测试下管只需要将第二步施加的电流变为负值即可。

下面我们用接地气的话来为大家描述ATE测试的目的和ATE系统的组成。

        首先我们来说ATE测试的目的：

                ATE测试的目的就是为了测量芯片的物理量是否符合标准，例如电压、电流、频率等等。

        ATE系统的组成：

                简单来说ATE系统的组成就是计算机+的万用表，这里只是举了一个抽象的例子，将ATE系统的部件抽象为这两大部分，方便大家认识ATE系统的组成，接下来听我细细道来：

                万用表：需要具有加电压量电流和加电流量电压的功能，同时可以将测量得到的电压电流值保存起来。

                计算机：控制加电压和加电流的大小、周期、脉冲宽度等物理量，同时可以将测量得到的电压值与标准值进行判断。

2、为什们需要ATE？

        （1） 随着芯片的复杂度原来越高，芯片内部的模块越来越多，制造工艺也是越来越先进，对应的失效模式越来越多，而如何能完整有效地测试整个芯片，在设计过程中需要被考虑的比重越来越多。

        （2） 设计、制造、甚至测试本身，都会带来一定的失效，如何保证设计处理的芯片达到设计目标，如何保证制造出来的芯片达到要求的良率，如何确保测试本身的质量和有效，从而提供给客户符合产品规范的、质量合格的产品，这些都要求必须在设计开始的第一时间就要考虑测试方案。

        （3） 成本的考量。越早发现失效，越能减少无谓的浪费；设计和制造的冗余度越高，越能提供最终产品的良率；同时，如果能得到更多的有意义的测试数据，也能反过来提供给设计和制造端有用的信息，从而使得后者有效地分析失效模式，改善设计和制造良率

        总结：ATE测试就是为了提升良率和降低成本

3、ATE的工作内容？

         （1）负责芯片功能、性能和可靠性测试。

        （2） 制定芯片测试方案、计划及测试环境搭建。

        （3）调试测试程序。

        （4）撰写测试计划和测试报告。

4、如何成为一名ATE？

        学历专业要求：本科及以上学历，微电子、集成电路、电信、自动化、电子类等相关专业。（对本科学历比较友好，实际招聘中本科学历占比64.9%）

        基础知识要求：对数字/混合/模拟/RF各类型集成电路有一定认识；

        软件技能要求：熟悉C/C++、JAVA，有基本的编程经验。

        硬件技能要求：熟悉电路原理图
