总体流程：

YOLOv5 训练得到pt文件

pt-->onnx

onnx-->rknn

使用rknn进行推理

一、YOLOv5 训练得到pt文件：

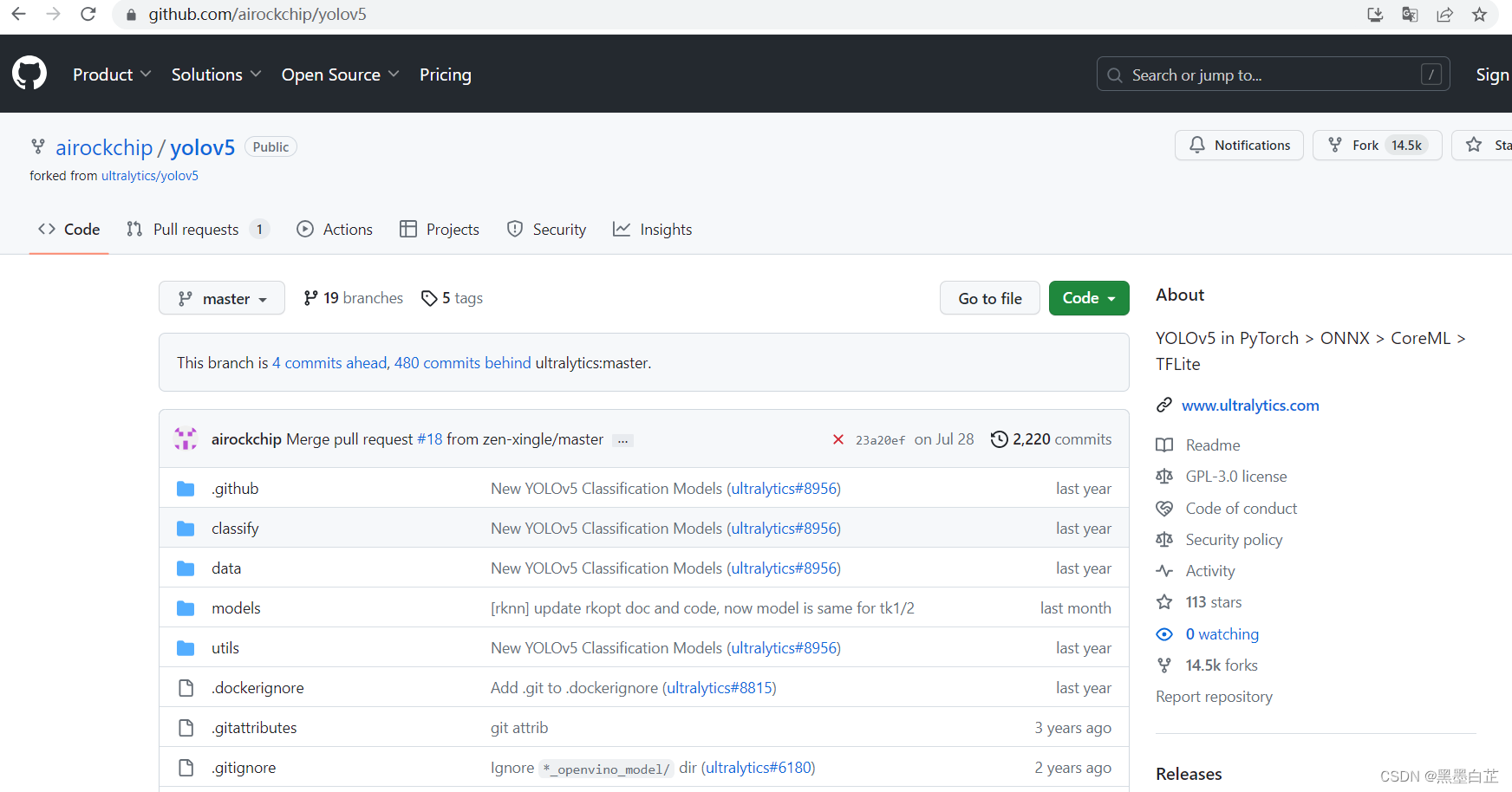

去瑞芯微官网下载他们的YOLOv5，不要用YOLOv5官网的。

用这里面的train.py训练，训练方法和官网一样，这里就不多说了，最后得到一个best.pt权重文件。

有几个地方要注意：

numpy改成1.22版本，否则会报一个numpy.int找不到的错

pillow改成9.5版本

opencv-python改成改成与python对应的版本

如果要使用GPU加速的话，需要安装GPU版本的torch，cuda和cudnn，自己电脑的cuda版本可以在cmd中输入nvidia-smi查看。

CUDA安装地址：CUDA

cudnn安装地址：cudnn

torch安装地址：PyTorch

等这些都安装完成后，再安装requirements.txt中的包。安装成功后，可以输入

import torch
print(torch.cuda.is_available())

输出为True则GPU版的安装成功

如果不小心先安装了requirements，需要在更换版本之前删除掉之前安装的版本，torch要特别注意删掉torch、torchvision、torchaudio三个包，可以通过pip list查看

二、pt文件转化onnx文件

在yolov5文件夹中，执行export.py文件：（onnx需要自己安装，记住安装的版本，后面要用）

python export.py --weights best.pt --img 640 --batch 1 --include onnx --rknpu RK3588

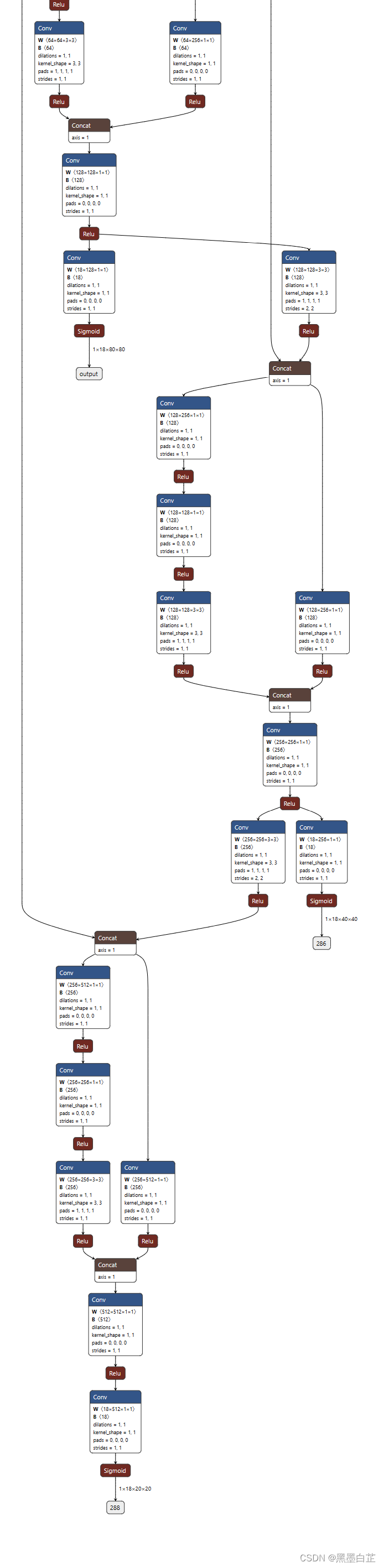

得到best.onnx，可以使用Netron查看网络结构，末端样子应该是这样有三个输出的。

三、onnx文件转化rknn文件

前面的两步的环境是windows或者linux都可以，但是这一步只能在linux环境下进行。

这里建议建立一个新的环境，python版本为3.10,下载rknn-toolkit2，进入rknn-toolkit2/packages/目录下，根据自己的情况，安装requirement和rknn_toolkit2，因为这里的环境大概率和yolo的环境不一样，所以建议新建环境。也可以第二步和第三步共用这一个环境，防止onnx版本不一样的报错。

下载rknn_model_zoo，进入./models/CV/object_detection/yolo/RKNN_model_convert目录下，修改yolo_ppyolo.yml。

注意：pt转化onnx的环境和onnx转化rknn的环境下onnx的版本必须是一样的。

例如下面我写的文件：

修改完成后，在当前目录下输入指令转化rknn模型：

python3 ../../../../../common/rknn_converter/rknn_convert.py --yml_path ./yolo_ppyolo.yml --python_api_test --capi_test

执行完后再当前目录下会生成一个model_cvt文件夹，里面就是转好的模型。使用量化得到的模型文件名带有i8，没量化的文件名带有fp。

四、在rk3588上使用npu进行推理

注：本节全部在rk3588上进行，不是在上位机上编译然后推过来的

下载RKNN_toolkit_2（从这里git）到rk3588上，在下面路径中把标签数量改成自己的：

/rknn_model_zoo/models/CV/object_detection/yolo/RKNN_C_demo/RKNN_toolkit_2/rknn_yolo_demo/include/yolo.h

在下面路径中把标签改成自己的（编译之前改）：

rknn_model_zoo/models/CV/object_detection/yolo/RKNN_C_demo/RKNN_toolkit_2/rknn_yolo_demo/model/coco_80_labels_list.txt

或者也可以在编译之后改，在下面的路径里：（这条和上面一条二选一）

/rknn_model_zoo/models/CV/object_detection/yolo/RKNN_C_demo/RKNN_toolkit_2/rknn_yolo_demo/install/rknn_yolo_demo_Linux/model/coco_80_labels_list.txt

编译前需要进入下面这个路径，然后下载两个依赖库：

# 路径
/rknn_model_zoo/libs/rklibs

# 两个依赖库
# RK3566/RK3568/RK3588/RV1106/RV1103 NPU 依赖库
git clone https://github.com/rockchip-linux/rknpu2
# RGA调用依赖库，不区分硬件平台
git clone https://github.com/airockchip/librga

然后编译：

./build-linux_RK3588.sh

会生成两个文件夹，分别是build和install，我们需要进入到install文件夹中，找到rknn_yolo_demo这个可执行文件，cd到这个路径下输入

export LD_LIBRARY_PATH=./lib
# best.rknn是转换后得到的rknn文件，inputimg.jpg是待识别的图片
./rknn_yolo_demo yolov5 fp ./best.rknn ./inputimg.jpg

识别完成后会输出一张out.bmp，就是识别的结果。

五、视频推理

视频推理官方给了另一个方法rknpu2

整体流程与上面基本相同，可以从上面的第二步继续做（得到onnx之后）。

首先来转换rknn模型，这里的rknn不能和上面的混用，进入以下路径：

rknpu2/tree/master/examples/rknn_yolov5_demo/convert_rknn_demo/yolov5

在onnx2rknn.py进行修改，将platform改为rk3588，onnx路径改成自己文件的路径。

然后直接执行该文件：

python onnx2rknn.py

会得到一个文件夹，里面是转化后的模型。

然后进入下面的路径：

rknpu2/examples/rknn_yolov5_demo

修改model/coco_80_labels_list.txt中的标签为自己训练集的标签。

修改include/postprocess.h中的OBJ_CLASS_NUM 为自己训练集标签的数目。

修改rknpu2/examples/3rdparty/mpp/Linux/aarch64路径中的so库，因为程序里调用的是一个名字为librockchip_mpp.so的东西，但是这个东西里面没有内容，他最终是指向librockchip_mpp.so.0的，直接编译会报错，所以需要把librockchip_mpp.so这个文件删掉，然后把librockchip_mpp.so.0重命名为librockchip_mpp.so。

编译完成后会生成一个build和install文件夹，里面有单张图片的推理demo和video的demo，使用时可以通过以下指令调用：

# 我提前把rknn、jpg、h264放在同一级下了
# 测试单张图片，rknn名字为best，图片名字为bus
./rknn_yolov5_demo best.rknn bus.jpg

# 测试视频
./rknn_yolov5_video_demo best.rknn video.h264 264

# 如果只有mp4，需要先转换成h264，可以用ffmpeg进行转换
