Matlab中Figure图片设置

1 代码实现

字体、字号、线宽、加粗、上下标、斜体、特殊符号

文件——导出设置——分辨率600——应用于图窗

clc;clear;
close all;

w0 = 1e-3;
D = 3*w0;
x0 = linspace(-D,D,100);
for A0 = 2:3
    E0 = A0*exp(-x0.^2./w0.^2);
    figure(1);plot(x0*1e3,E0,'LineWidth',2);hold on;%线宽一般2-4
    legend('$\alpha_2^\beta$','$\alpha_2^3$','Interpreter', 'latex')%latex字符；上标^；下标_
end
set(gca,'linewidth',2,'fontname','times new roman','fontsize',20,'FontWeight','bold');%字体西文times中文宋体；字号一般18-20
xlabel('{\it x}_0/m','fontname','times new roman','fontsize',20,'FontWeight','bold');%\it斜体，需要斜体的部分用{}括住
ylabel('{\it E}_0/m','fontname','times new roman','fontsize',20,'FontWeight','bold');%bold加粗；物理量斜体，数字及单位正体

2 属性编辑器

养成保存fig格式图片的习惯，方便后续手动修改标签。

箭头(编辑绘图)——查看——打开属性编辑器

1. 点击图线：可编辑名称类型线条标记
2. 点击坐标轴：可编辑x轴y轴z轴标签，修改x轴y轴z轴字体字号粗细
3. 点击标签：线型线宽颜色背景字体字号粗细
4. 点击图例：可编辑颜色字体字号粗细方向边框

3 补充设置Figure和Axis尺寸

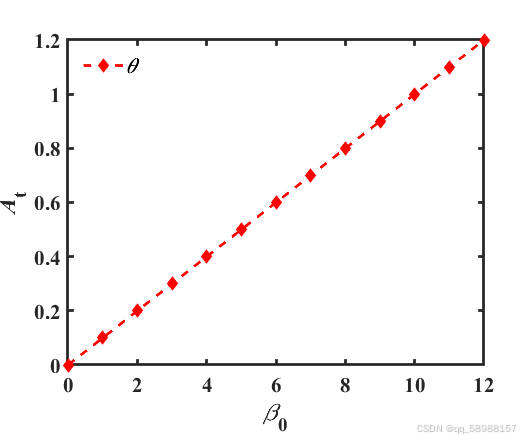

figure('color',[1 1 1])%将背景色设置为透明色
x=linspace(0,12,13);y=0.1*x;
plot(x,y, 'rd--','LineWidth',2,'markersize',6,'MarkerFaceColor','r');
xlabel('{\it{\beta}}_{0}'); ylabel('{\it{A}}_t');
h=legend('{\it\theta}');%图例名称
set(h,'FontName','Times New Roman','FontSize',16,'FontWeight','Bold','location','NorthWest');%图例NorthWest
set(gca,'linewidth',2,'fontweight','bold','fontsize',16,'fontname','Times New Roman');
set(gcf,'Position',[200 200 520 440]);%设置Figure在整个电脑屏幕中的位置及大小
set(gca,'Position',[.13 .17 .80 .74]);%设置Axis在Figture中的边距及大小
set(gca,'xtick',0:2:12);%设置坐标轴x方向起始位置及间隔
set(gca,'ytick',0:0.2:1.2);%设置坐标轴y方向起始位置及间隔
axis([0 12,0 1.2]);%统一设置坐标轴x、y方向的起始位置
legend box off%去掉图例的边框
