前言

这个学期有个嵌入式课程设计的任务，要求用战舰V3开发板整点活出来。毫无嵌入式底子但是想搞点花头的我思来想去，最终决定搞一台多方式控制的STM32自平衡小车。

整个设计可以简单的分为遥控器部分和小车部分。遥控器用的是正点原子的STM32F1战舰V3开发板；小车底盘、主控板用的是大鱼电子家的。目前已经实现：

用战舰V3的按键控制；

游戏手柄连接战舰V3控制；

MPU6050连接战舰V3实现体感控制；

键盘控制（电脑蓝牙连接小车然后键盘控制小车运动）。

演示视频链接：https://www.bilibili.com/video/BV1az4y1v75h/?vd_source=7f074cf6eda38a8fc0759768cf347005

平衡小车篇

前排提醒：本篇只提供实现平衡小车的部分思路，并没有详细的实现过程！

首先是关于平衡小车如何实现的内容。网上有很多种方法可以实现平衡小车，比如自己画PCB板，去嘉立创制作PCB板，然后买排针排母焊枪，一步一步焊到PCB板上，然后买零部件跟排针排母连接，这种适合有时间有精力的新手做，b站也有up出教程的；或者有3d打印机的佬也可以用3d打印机打印出板子；或者直接买成品，从成品开始研究，比较适合像我这种没时间但是想速通的玩家。

买成品的时候需要注意的是每家的平衡小车构造、各个接口或多或少都有点差异，尤其是主板，因此最好在同一家买。我就是一开始东拼西凑不同厂家的便宜货，结果却花了不少冤枉钱/(ㄒoㄒ)/~~

平衡小车主要包括车身、马达和车轮、主控板三个部分。

车身

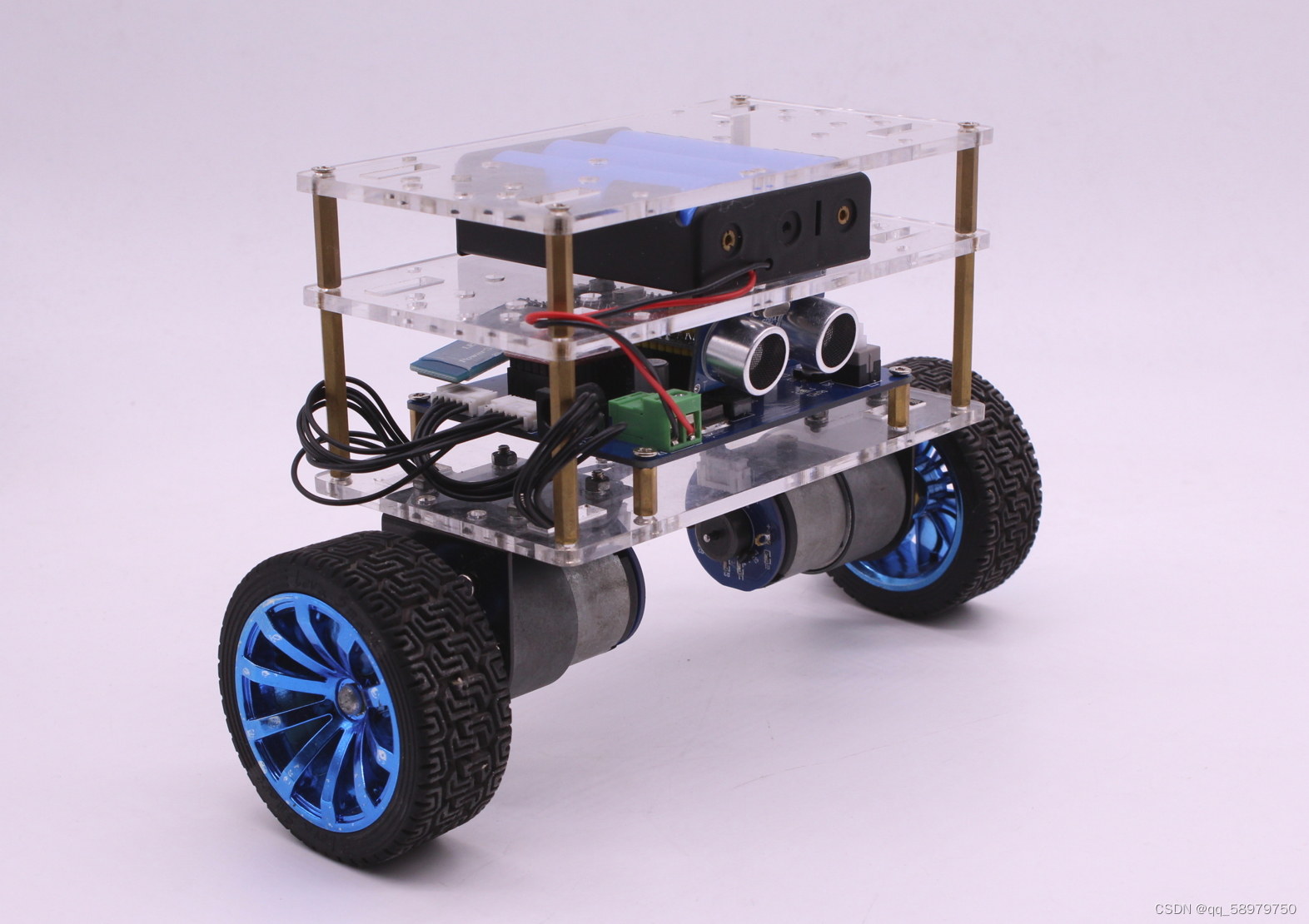

平衡小车车身架构就是几块板子和几个立柱。最下面的板子会与马达固定，中间板子间的夹层放电池、主控板。很简单的架构，放张图大家应该都能看懂。

（这是亚博智能STM32平衡小车示意图，这家店资料挺全的，就是有点小贵）

马达和车轮

马达可以分为带编码器的和不带编码器的。编码器下面还可以再分。现在主流电机都是带霍尔编码器的GM25-370、GM37-520和TT130塑胶电机。塑胶电机最便宜，一般的四轮车上用的都是塑胶电机。二轮车方面GM25-370、GM37-520用的比较多。GM25-370、GM37-520主要是参数不一样，外观上的差异就在大小，GM37-520更大。

马达与主控板之间的连接线一般是ph2.0或者xh2.54.

主控板

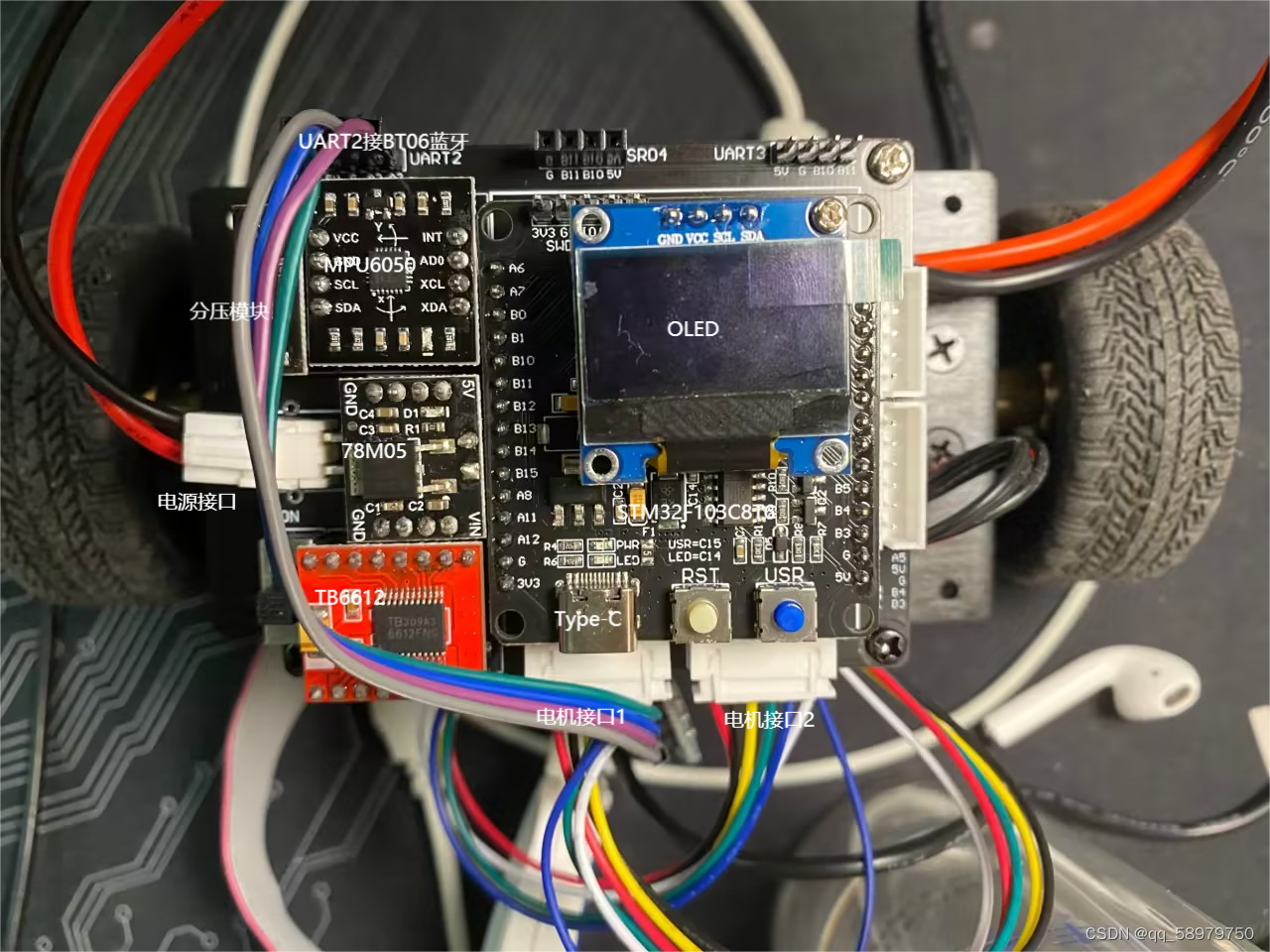

一块光秃秃的主控板只有电路，加入排针和排母后可以将元器件相互连接。平衡小车主控板必需的有：

最小系统板：STM32F103C8T6

陀螺仪模块：MPU6050

电机驱动模块：TB6612

稳压模块：78M05三端正线性稳压器/LM2596S。

蓝牙模块：BT05/HC06

当然还可以加OLED显示屏，可以用来调试和显示信息；或者加超声波传感器，给平衡小车扩展功能。电源接口用接线端子连接。没有直接对应的引脚的用杜邦线连接。

烧录代码

代码一般是先在CubeMX里生成STM32的基础代码，然后在keil里完善；当然如果已经有基础代码了就可以直接在keil里手撕代码。代码写完便是烧录工作。STM32F103C8T6烧录的方式有很多，比如用ST-link、USB转TTL串口等。

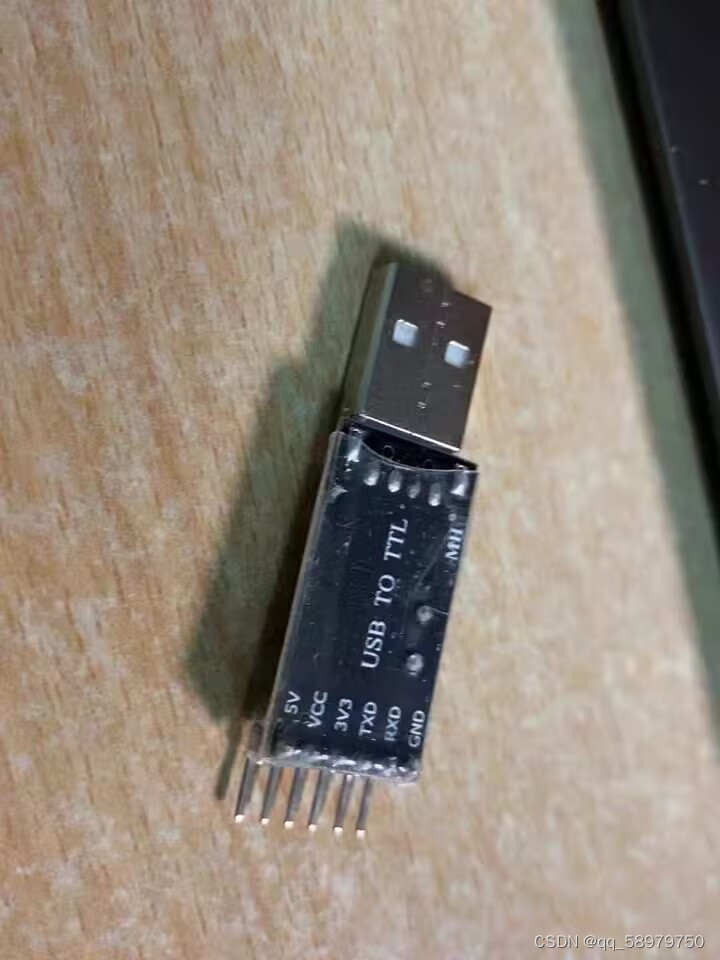

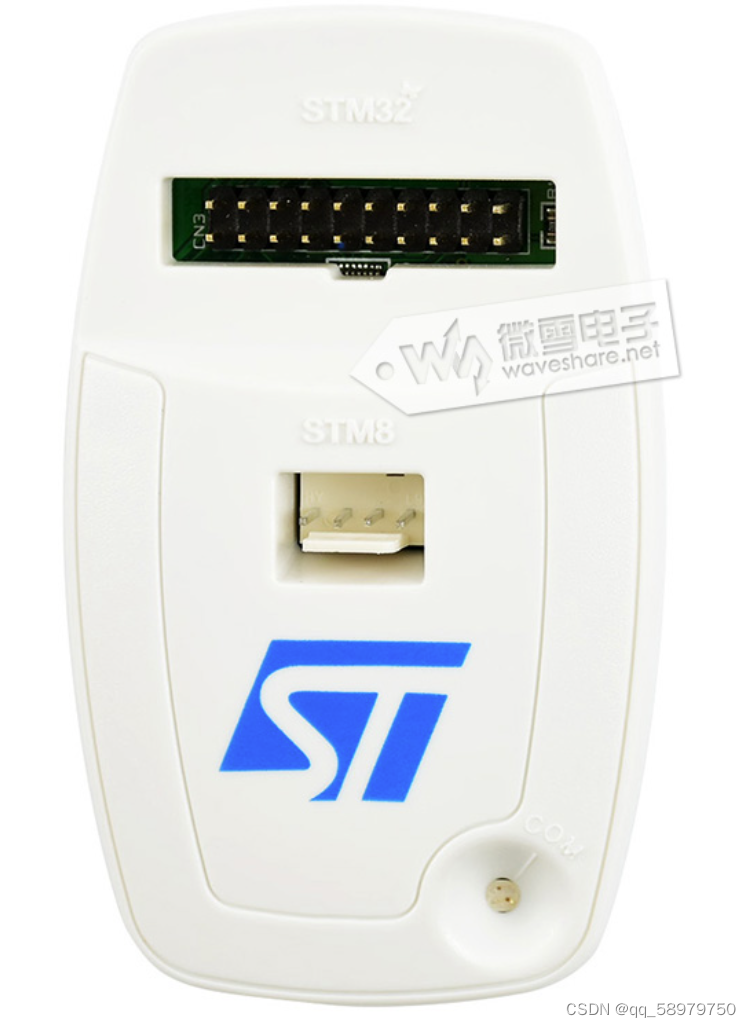

但是我在用白色的ST-LinkV2连接STM32F103C8T6烧录代码时总是出现连接闪烁的问题，就是刷新一下显示连接上了，再刷新一下却显示没连接上，再刷新一下又显示连接不上，导致烧代码的时候一直烧不进去。好像是频率的问题，但是我改了频率好像还是不行，有清楚的佬可以帮我解答一下/(ㄒoㄒ)/~~我最后是用USB转TTL串口通过串口工具（如FlyMcu）烧录hex文件才成功的。

战舰V3的代码烧录用ST-LinkV2正常烧录。

大鱼电子的STM32F103C8T6将PA9、10引脚复用成TypeC串口，用TypeC转USB的线连接电脑，通过mcuisp烧录hex文件。
