数码管显示日期（FPGA）

提示：以下是本篇文章正文内容，下面案例可供参考

---

一、实验要求

  1.驱动6个数码管显示当天日期（230327）

二、实验原理

1.数码管内部原理图

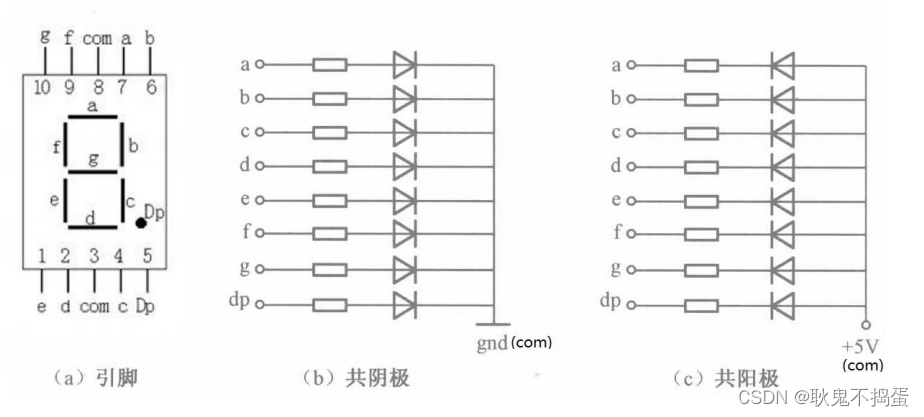

  数码管内部电路如图 1所示，从该图可以看出，一位数码管的引脚是10个，其中7个引脚对应连接到组成数码管中间“8”字型的led，Dp引脚连接到数码管的小数点显示led（dp）。最后还有两个公共端，生产商为了封装统一，单个数码管都封装成10个引脚，其中8和3两个公共端引脚（图中为com）是连接在一起的。公共端又可分为共阳极和共阴极，图 1（b）为共阴极内部原理图，图 1（c）为共阳极内部原理图。

图 1 数码管内部原理图

  对共阴极数码管来说，其8个发光二极管的阴极在数码管内部全部连接在一起，所以称“共阴”，而阳极独立。对共阳极数码管来说，其8个发光二极管的阳极在数码管内部全部连接在一起，所以称“共阳”，而阴极独立。以共阳极数码管为例，当我们想让数码管显示数字“8”，可以给a、b、c…g七个引脚送低电平，数码管就显示“8”，显示数字“1”，就给b、c引脚低电平，其余引脚（除公共端）给高电平，数码管就显示“1”。

2.硬件原理图

  我们的开拓者FPGA开发板上有6位共阳数码管，其原理图如图 2 所示。在这里我们需要注意的是，为了增加FPGA输出信号的驱动能力，我们使用PNP型三极管驱动数码管的位选段，所以给三极管基极提供低电平时，位选信号为高电平。

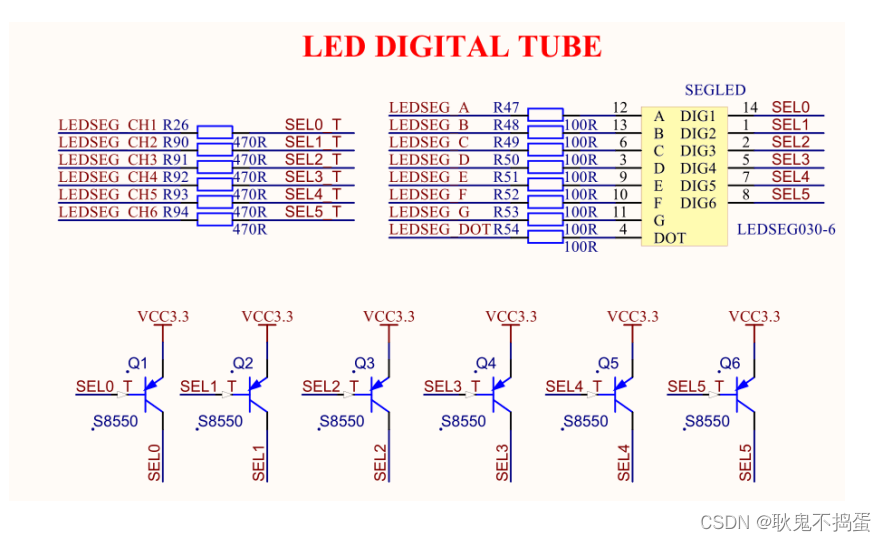

图 2 硬件原理图

4.系统设计

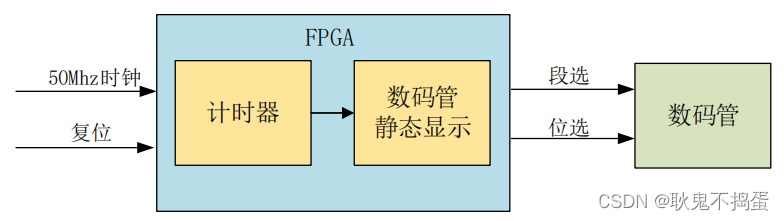

  需要一个静态数码管显示模块在数码管上显示数据，其次需要一个计时模块每当计时到0.5ms（1KHZ）时改变数码管显示的数值。由此画出系统的功能框图如下所示：

图 3 系统的功能框图

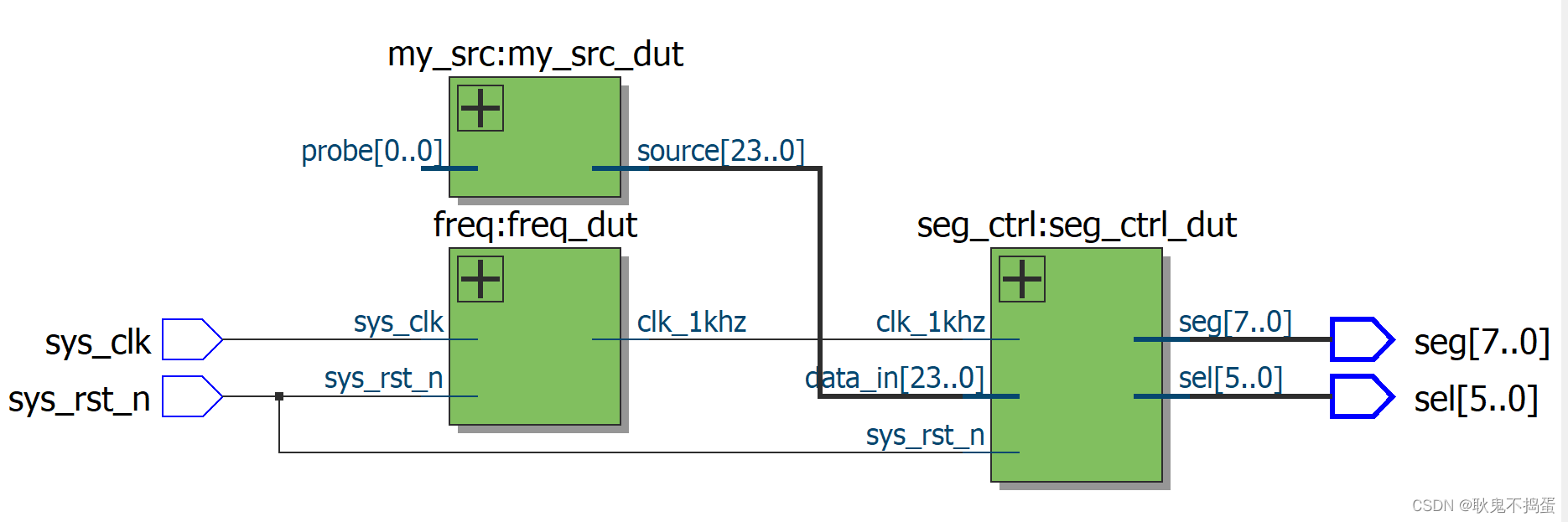

  程序中各模块端口及信号连接如图 5 所示

图 4 模块端口及信号连接

二、代码

1.顶层模块如下所示：

module seven_tube(
	input						sys_clk,					//系统时钟:50MHZ
	input						sys_rst_n,				//系统复位:低电平有效

	output		[5:0]		sel,						//数码管位选信号
	output		[7:0]		seg						//数码管段选信号
);

	wire						clk_1khz;				//定义中间连线信号


	freq freq_dut(
		.sys_clk			(sys_clk),
		.sys_rst_n			(sys_rst_n),

		.clk_1khz			(clk_1khz)
	);

	seg_ctrl seg_ctrl_dut(
		.clk_1khz			(clk_1khz),
		.sys_rst_n			(
