【eNSP实战】路由器与路由器配置链路聚合

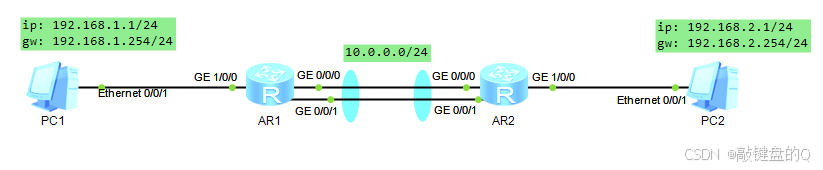

拓扑图

要求：

1. 路由器AR1与AR2之间配置链路聚合，聚合接口IP如同所示（左1右2）
2. PC主机配置如图所示，这里不做展示，路由器接口IP如图所示，不做展示

AR1配置链路聚合

[AR1]interface Eth-Trunk 1		# 进入以太网链路聚合配置试图
[AR1-Eth-Trunk1]undo portswitch		# 配置该接口为三层接口
[AR1-Eth-Trunk1]ip address 10.0.0.1 24
[AR1-Eth-Trunk1]trunkport GigabitEthernet 0/0/0 to 0/0/1	# 添加聚合接口
[AR1-Eth-Trunk1]mode manual load-balance 	# 配置链路聚合模式为手工模式
[AR1-Eth-Trunk1]quit

AR2配置链路聚合

[AR2]interface Eth-Trunk 1
[AR2-Eth-Trunk1]undo portswitch
[AR2-Eth-Trunk1]ip address 10.0.0.2 24
[AR2-Eth-Trunk1]trunkport GigabitEthernet 0/0/0 to 0/0/1
[AR2-Eth-Trunk1]mode manual load-balance
[AR2-Eth-Trunk1]quit

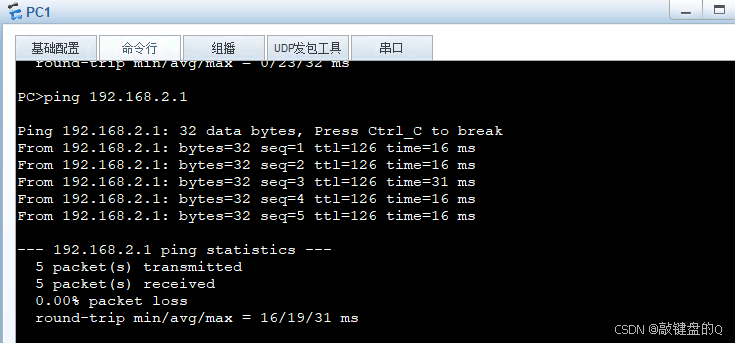

至此链路聚合配置完成，测试PC1 ping PC2
