STM32+OLED屏显实现姓名学号、温湿度及滚动长字符的显示

最新推荐文章于 2025-03-20 15:05:20 发布

真地很烦人那

最新推荐文章于 2025-03-20 15:05:20 发布

阅读量2.1k

点赞数 1

文章标签： stm32 单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/qq_57606252/article/details/127659595

版权

该博客介绍了如何使用STM32单片机通过SPI协议与OLED显示屏进行交互，实现姓名学号、温湿度数据以及滚动长字符的显示。详细讲解了SPI协议的原理、OLED的特点，并提供了代码、取模软件的使用教程，以及烧录和效果展示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

2. 利用取模软件将自己准备好的文字生成相关点阵

一、SPI协议的介绍

1.概述

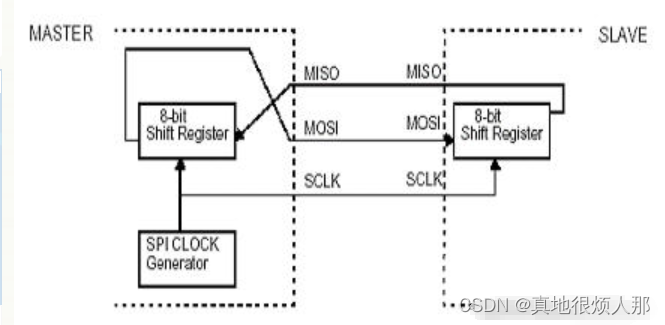

SPI总线是一种4线总线，因其硬件功能很强，所以与SPI有关的软件就相当简单，使中央处理器（Central Processing Unit，CPU）有更多的时间处理其他事务。正是因为这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。SPI是一种高速、高效率的串行接口技术。通常由一个主模块和一个或多个从模块组成，主模块选择一个从模块进行同步通信，从而完成数据的交换。SPI是一个环形结构，通信时需要至少4根线（事实上在单向传输时3根线也可以）。

2.特点

（1).采用主-从模式(Master-Slave) 的控制方式

（2).采用同步方式(Synchronous)传输数据

（3).数据交换(Data Exchanges)

（4).SPI只有主模式和从模式之分

3.原理

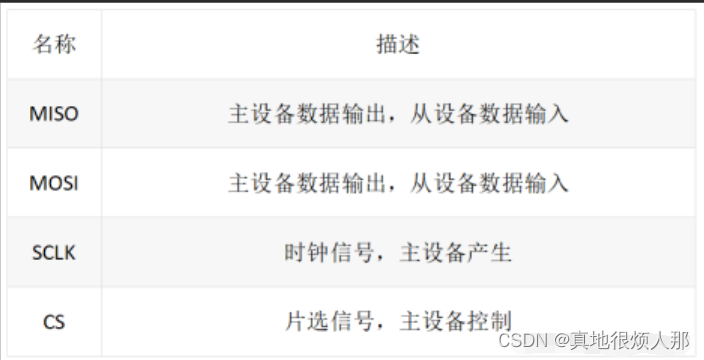

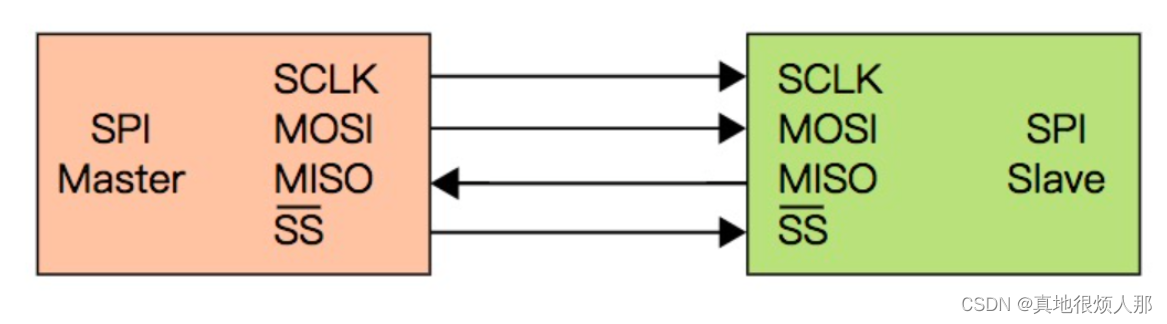

它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）。

（1）MISO– Master Input Slave Output，主设备数据输入，从设备数据输出；

（2）MOSI– Master Output Slave Input，主设备数据输出，从设备数据输入；

（3）SCLK – Serial Clock，时钟信号，由主设备产生；

（4）CS – Chip Select，从设备使能信号，由主设备控制。

4.通讯过程

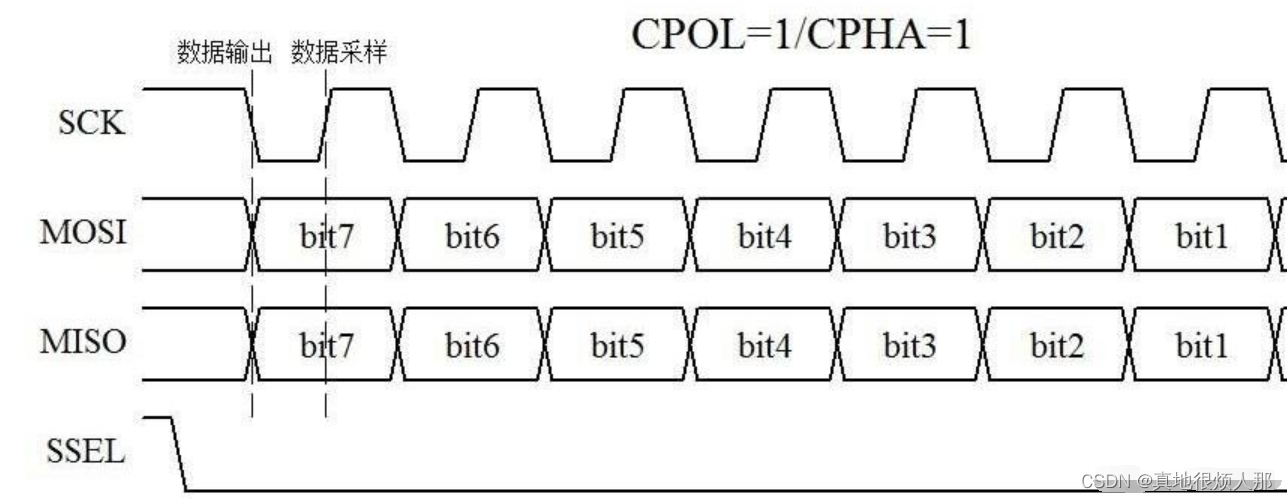

如果 CPOL=0，串行同步时钟的空闲状态为低电平；如果 CPOL=1，串行同步时钟的空闲状态为高电平。

MOSI 与 MISO 的信号只在 SSEL 为低电平的时候才有效，在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

二、OLED的介绍

1.概述

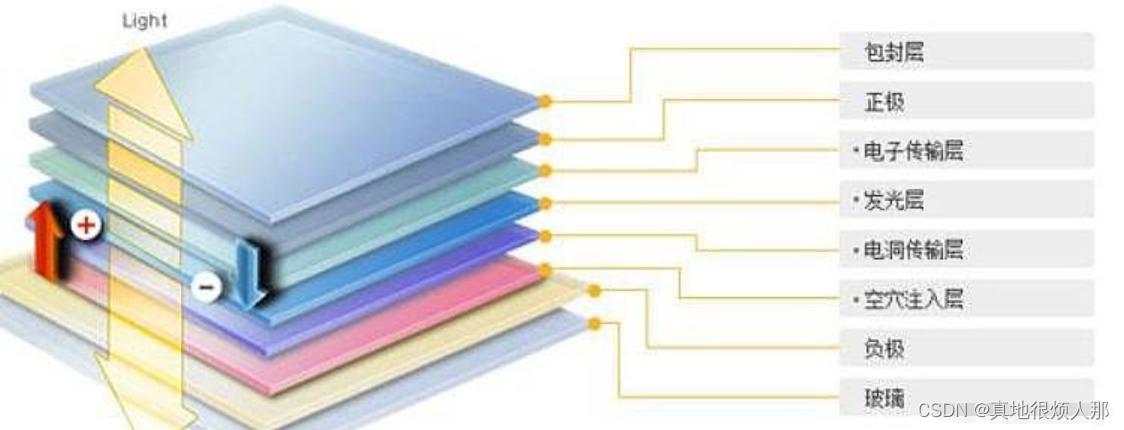

OLED（Organic Light-Emitting Diode），又称为有机电激光显示、有机发光半导体（Organic Electroluminescence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。
