一、I2C总线通信协议

1、I2C介绍

IIC(Inter－Integrated Circuit)总线是一种由NXP（原PHILIPS）公司开发的两线式串行总线，用于连接微控制器及其外围设备。多用于主控制器和从器件间的主从通信，在小数据量场合使用，传输距离短，任意时刻只能有一个主机等特性。

在CPU与被控IC之间、IC与IC之间进行双向传送，高速IIC总线一般可达400kbps 以上。

注意IIC是为了与低速设备通信而发明的，所以IIC的传输速率比不上SPI

2.I2C物理层

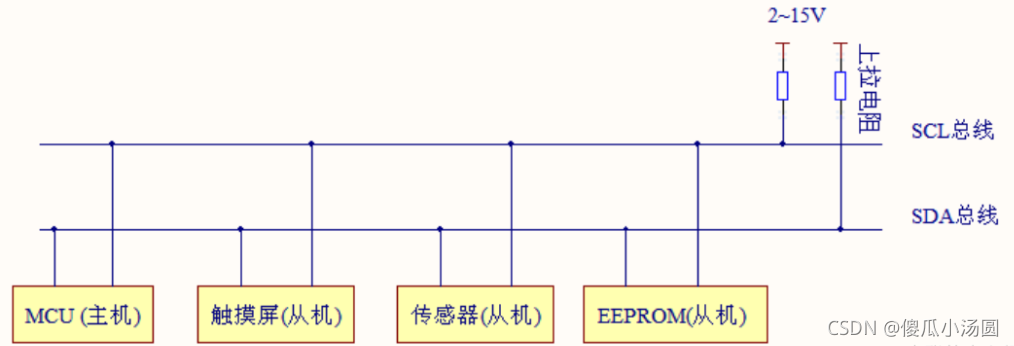

(1) 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。

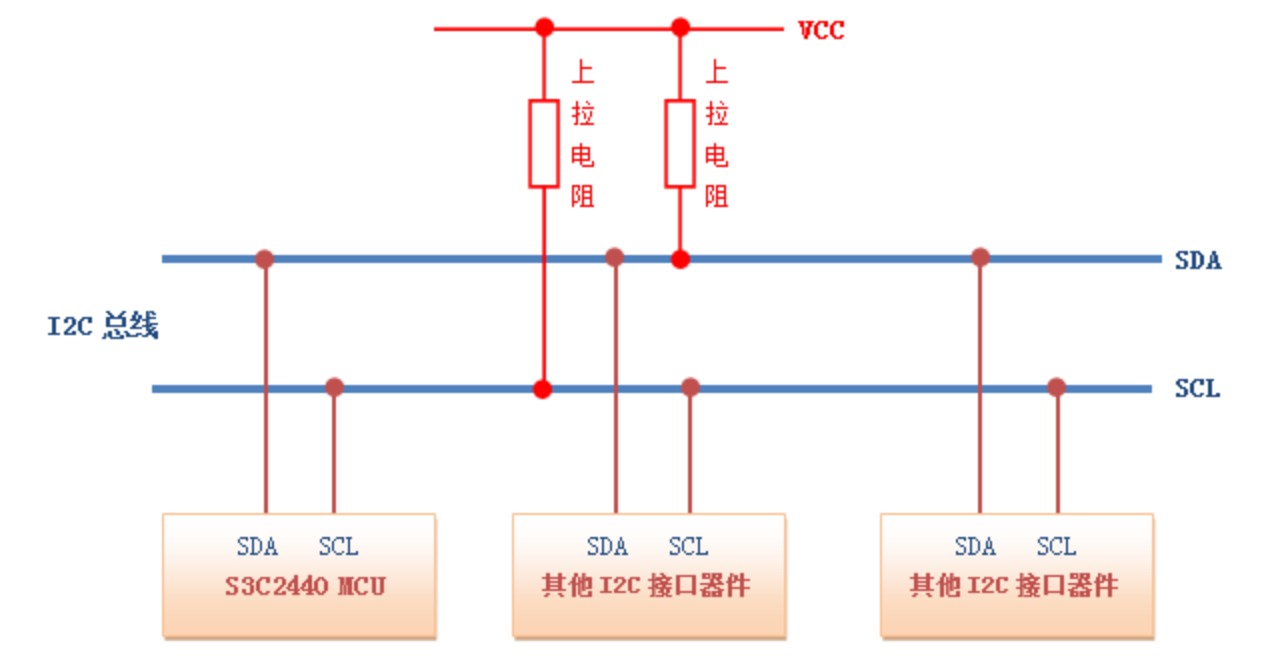

(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。

3.I2C协议层

主要是定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等。

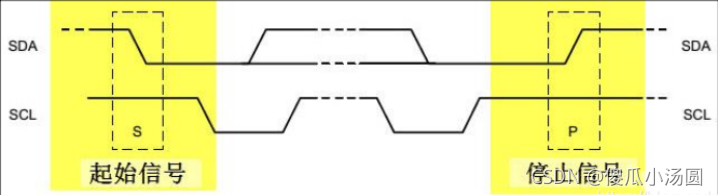

通讯的起始和停止信号

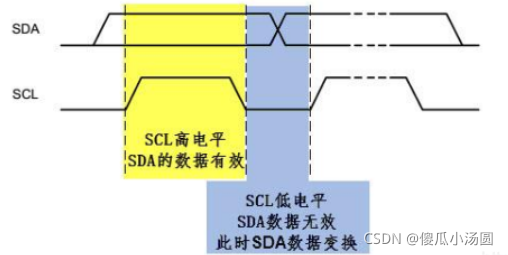

数据有效性

由图看出，只有在SCL处于高电平时，SDA的数据传输才是有效的。

4、软件IIC和硬件IIC

IIC分为软件IIC和硬件IIC

（1）软件IIC通信指的是用单片机的两个I/O端口模拟出来的IIC，用软件控制管脚状态以模拟I2C通信波形，软件模拟寄存器的工作方式。

直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平，从而模拟I2C。
使用：需要在控制产生 I2C 的起始信号时，控制作为SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL线切换为低电平，这样就输出了一个标准的 I2C 起始信号。

（2）硬件IIC直接利用 STM32 芯片中的硬件 I2C 外设。

只要配置好对应的寄存器，外设就会产生标准串口协议的时序。在初始化好 I2C 外设后，只需要把某寄存器位置 1，此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，不需要内核直接控制引脚的电平。

二、AHT20温湿度采集程序的实现

了解AHT20芯片的相关信息
具体信息请到官方下载对应产品介绍文档，资料链接如下

软件下载-温湿度传感器温湿度芯片温湿度变送器模块气体传感器流量传感器广州奥松电子股份有限公司http://www.aosong.com/class-36.html主函数main.c

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"


int main(void)
{
	delay_init();
	uart_init(115200);	//串口通信波特率115200
	IIC_Init();
		while(1)
	{
		printf("温度湿度显示");
		read_AHT20_once();
		delay_ms(1500);
  }
}

AHT20芯片的使用过程

void  read_AHT20_once(void)
{
	delay_ms(10);

	reset_AHT20();//重置AHT20芯片
	delay_ms(10);

	init_AHT20();//初始化AHT20芯片
	delay_ms(10);

	startMeasure_AHT20();//开始测试AHT20芯片
	delay_ms(80);

	read_AHT20();//读取AHT20采集的到的数据
	delay_ms(5);
}

AHT20芯片读取数据

void read_AHT20(void)
{
	uint8_t   i;

	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}
	I2C_Start();//I2C启动

	I2C_WriteByte(0x71);//I2C写数据
	ack_status = Receive_ACK();//收到的应答信息
	readByte[0]= I2C_ReadByte();//I2C读取数据
	Send_ACK();//发送应答信息

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();//I2C停止函数
	//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("读取失败！！！");

	}
	printf("\r\n");
	//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}

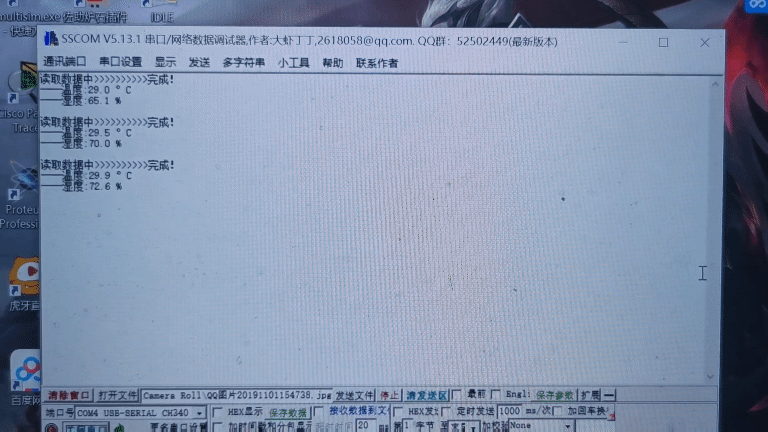

编译运行之后即可烧录。
