Mip-Splatting阅读

Mip-Splatting阅读

问题分析

三维高斯投影到2维平面后，增加了一步扩张操作（dilation），这是为了避免在屏幕空间中投影的2D高斯太小的退化情况，即小于像素，投影的2D高斯膨胀如下：

${\mathcal{G}}_k^{2D}(x)=e^{-\frac{1}{2}(x-p_k{)}^T({\sum }_k^{2D}+sI{)}^{-1}(x-p_k)}$

$I$是单位矩阵，$s$是一个标量膨胀超参数。

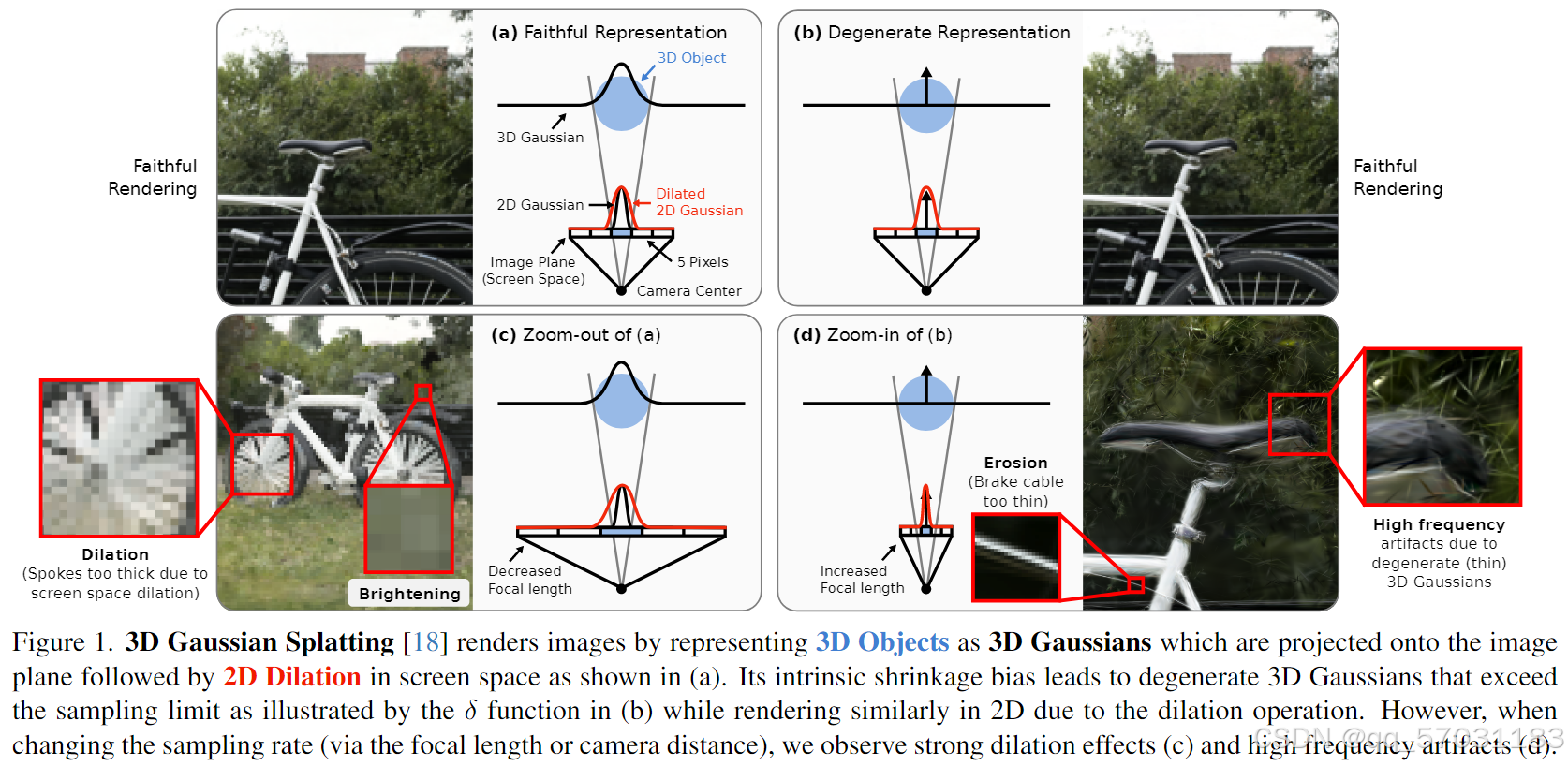

问题1（Erosion artifacts，侵蚀伪影和高频伪影，zoom-in后产生）

（a）是正常的表示，对投影的高斯扩大一个像素，但（a）中投影后的情况和（b）中投影后的情况基本一致。（b）表示一个退化的3D高斯（由Dirac函数$\delta$表示）。那么此时在表示高频信息时（现实场景中的大量细节），扩张的2D高斯会变小，对已经很小的高斯系统性地低估其尺度。分辨率保持不变时（采样率），不会影响到渲染结果。但对图像进行放大，采样率变大，分辨率增加，相机移近时，出现很多细小的高斯，产生侵蚀伪影。这是因为扩展的 2D 高斯在屏幕空间中变得更小。

在这种情况下，渲染图像表现出高频伪影，渲染对象结构比实际看起来更薄，如图 1 (d) 所示。

问题2（dilation artifacts，扩张伪影和过亮，zoom-out后产生）

3D对象投影所覆盖的区域小于像素，但扩张的高斯没有被衰减，比物理到达像素的光积累更多。这导致了亮度和膨胀伪影的增加，这强烈地降低了自行车车轮辐条的外观。辐条变粗，细小物体扩张变粗。

问题3

如果不进行dilation操作，由于缺乏抗锯齿，降低采样率也会导致混叠效应。

对于EWA中的低通滤波操作，其同样面对不同分辨率的图像产生混叠效应。

论文方法

（1）引入3D平滑滤波器，将3D表示的频率限制在训练图像确定的最大采样率的一半以下，在放大时消除高频伪影。

（2）用二维Mip滤波器替换二维屏幕空间膨胀，该滤波器近似于物理成像过程固有的盒滤波器，有效地缓解了混叠和膨胀问题。

实现了在单一采样率下进行训练，但可以渲染不同采样率下的图像。

3D平滑滤波器（解决zoom-in放大出现的高频伪影）

目标是在优化过程中约束 3D 表示的最大频率。采样率与图像分辨率、相机焦距和场景与相机的距离有关。

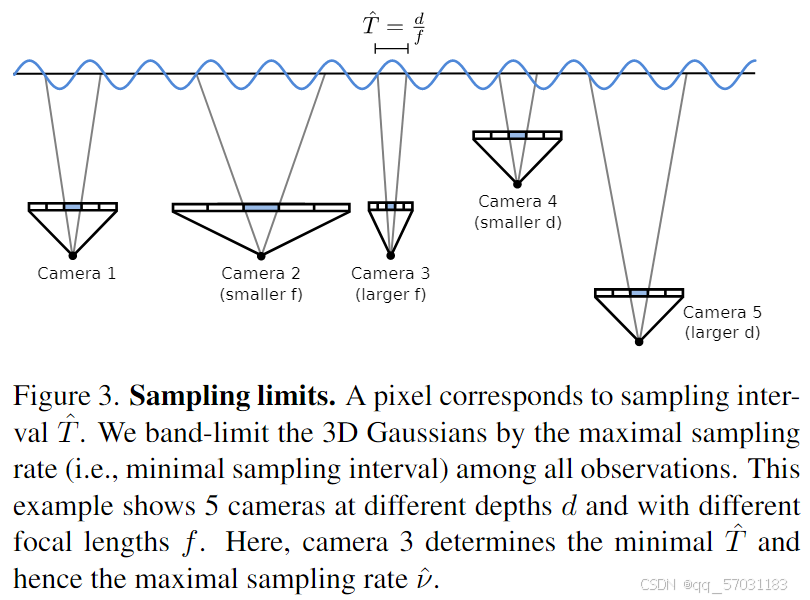

多视图频率界限

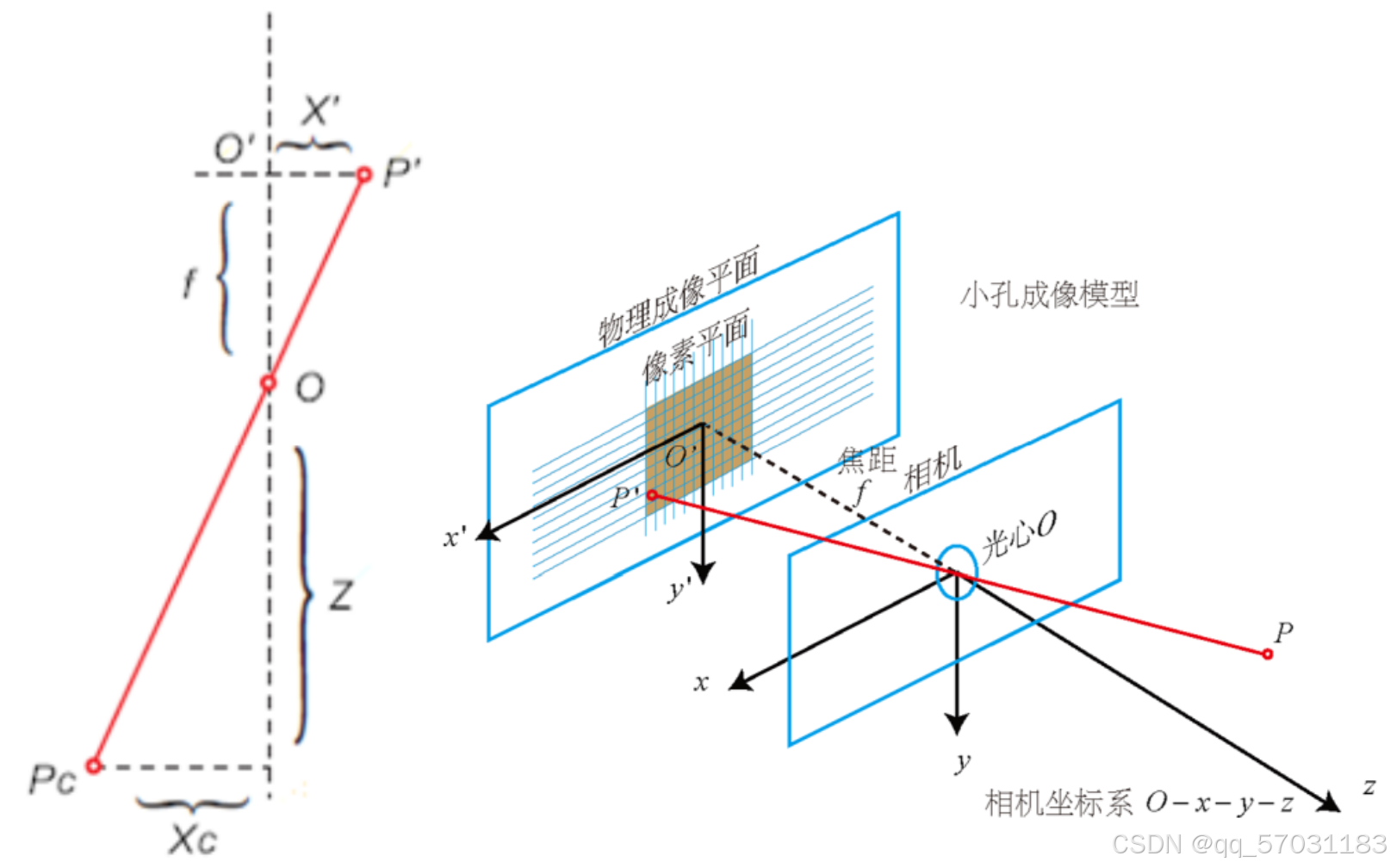

根据针孔相机模型，$X^{\prime }=\frac{f}{Z_c}{X}_c,Y^{\prime }=\frac{f}{Z_c}{Y}_c$

所以图像平面上采样间隔为1个像素，$d{X}^{\prime }=\frac{f}{Z_c}d{X}_c,d{X}^{\prime }=1px,d{X}_c=\frac{Z_c}{f}$，所以得到了公式（6），三维空间中的采样间隔为$\hat{T}=\frac{1}{\hat{v}}=\frac{d}{f}$。$\hat{v}$表示采样频率，$d$表示深度。

根据奈奎斯特采样定理，重建的3D高斯的频率应不超过采样频率的一半$\frac{\hat{v}}{2}=\frac{f}{2d}$。所以，尺寸大小小于2倍采样间隔$2\hat{T}$的高斯会导致混叠伪影 。

使用高斯的均值（位置）$p_k$近似深度$d$，对于每个高斯的最大采样率表示如下：

v ^ k = m a x ( { 1 n ( p k ) ⋅ f n d n } n = 1 N ) \hat v_k=max(\{\mathbb 1_n(p_k)\cdot\frac{f_n}{d_n}\}^N_{n=1}) v^k​=max({1n​(pk​)⋅dn​fn​​}n=1N​)

$N$是总的训练图像数量，$1_n(p)$是示性函数，如果高斯中心$p_k$落在第$n$个相机（并非表示相机变化了，$d$或者$f$任意一个变化了都表示一个相机，此处实际上和图像数量一致）的视图截锥内，则为真。

3D平滑

对每个3D高斯进行低通滤波，进行3D平滑，过滤高频3D高斯表示。两个高斯卷积等于协方差之和。

$$\begin{gathered} {\mathcal{G}}_k(x{)}_{reg}=({\mathcal{G}}_k\ast {\mathcal{G}}_{low})(x) \\ =\sqrt{\frac{|{\Sigma }_k|}{|{\Sigma }_k+\frac{s}{{\hat{v}}_k^2\cdot I}|}}{e}^{-\frac{1}{2}(x-p_k{)}^T({\Sigma }_k+\frac{s}{{\hat{v}}_k^2}\cdot I)(x-p_k)} \end{gathered}$$

$s$是控制滤波器大小的标量超参数。

2D Mip滤波器

进行2维高斯滤波

${\mathcal{G}}_k^{2D}(x{)}_{mip}=\sqrt{\frac{|{\Sigma }_k^{2D}|}{|{\Sigma }_k^{2D}+sI|}}{e}^{-\frac{1}{2}(x-p_k{)}^T({\Sigma }_k^{2D}+sI)(x-p_k)}$

2D box filter指的啥？

gpt回答：2D Box Filter 是图像处理或计算机图形学中一种最简单的低通滤波方法，又称“均值滤波”（mean filter）。“对该像素邻域做均匀加权求和”，从而起到平滑或模糊的作用。由于它对邻域内的所有像素都采用相同的权重（即一个“box”或“矩形”形状），所以被称为 Box Filter。

匀加权求和”，从而起到平滑或模糊的作用。由于它对邻域内的所有像素都采用相同的权重（即一个“box”或“矩形”形状），所以被称为 Box Filter。

Yu Z, Chen A, Huang B, et al. Mip-splatting: Alias-free 3d gaussian splatting[C]//Proceedings of the IEEE/CVF conference on computer vision and pattern recognition. 2024: 19447-19456.
