实验前准备

配置负载均衡调度器

环境准备

实验前准备

DR服务器：192.168.188.11 192.168.188.15
NFS服务器：192.168.188.14
Web服务器1：192.168.188.12
Web服务器2：192.168.188.13
Vip：192.168.188.188
客户端：192.168.188.200

配置负载均衡调度器

（192.168.188.11）

环境准备

systemctl stop firewalld.service
setenforce 0
modprobe ip_vs
cat /proc/net/ip_vs
yum -y install ipvsadm

配置虚拟 IP 地址

（VIP：192.168.188.188）
cd /etc/sysconfig/network-scripts/
vim ifcfg-ens33:0

DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.188.188
NETMASK=255.255.255.255

ifup ens33:0
ifconfig ens33:0

调整 proc 响应参数，由于 LVS 负载调度器和各节点需要共用 VIP 地址，需要关闭 icmp 的重定向，不充当路由器

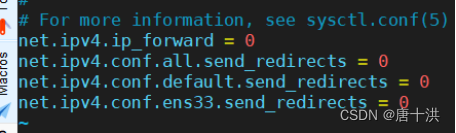

vim /etc/sysctl.conf

net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p

配置负载分配策略

ipvsadm-save > /etc/sysconfig/ipvsadm #保存
systemctl start ipvsadm

ipvsadm -C
ipvsadm -A -t 192.168.188.188:80 -s rr
ipvsadm -a -t 192.168.188.188:80 -r 192.168.188.12:80 -g #若隧道模式，-g替换为-i
ipvsadm -a -t 192.168.188.188:80 -r 192.168.188.13:80 -g
ipvsadm

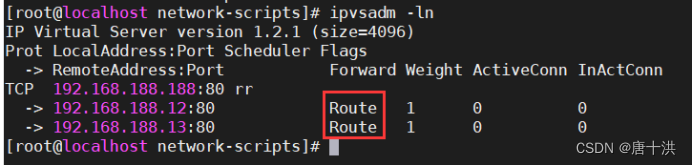

ipvsadm -ln #查看节点状态，Route代表 DR模式

部署共享存储

（NFS服务器：192.168.188.14）

环境准备

关闭防火墙
systemctl stop firewalld.service
setenforce 0

安装服务
yum -y install nfs-utils rpcbind

创建共享目录
mkdir /opt/kgc /opt/dzd
chmod 777 /opt/kgc /opt/dzd

设置共享权限

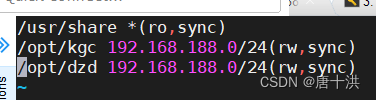

vim /etc/exports

/usr/share *(ro,sync)
/opt/kgc 192.168.188.0/24(rw,sync)
/opt/dzd 192.168.188.0/24(rw,sync)

启动服务
systemctl start nfs.service
systemctl start rpcbind.service

配置节点服务器

（192.168.188.12、192.168.188.13）

关闭防火墙
systemctl stop firewalld.service
setenforce 0

配置虚拟 IP 地址

（VIP：192.168.188.188）
此地址仅用作发送 Web响应数据包的源地址，并不需要监听客户机的访问请求（改由调度器监听并分发）。因此使用虚接口 lo∶0 来承载 VIP 地址，并为本机添加一条路由记录，将访问 VIP 的数据限制在本地，以避免通信紊乱。
cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0

DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.188.188
NETMASK=255.255.255.255

#注意：子网掩码必须全为 1

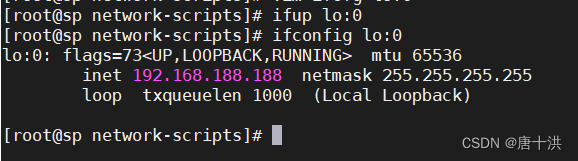

ifup lo:0
ifconfig lo:0

route add -host 192.168.188.188 dev lo:0

vim /etc/rc.local
/sbin/route add -host 192.168.188.188 dev lo:0

chmod +x /etc/rc.d/rc.local

调整内核的 ARP 响应参数以阻止更新 VIP 的 MAC 地址，避免发生冲突

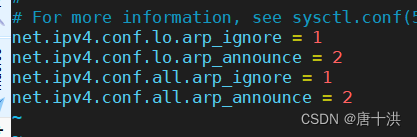

vim /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1 #系统只响应目的IP为本地IP的ARP请求
net.ipv4.conf.lo.arp_announce = 2 #系统不使用IP包的源地址来设置ARP请求的源地址，而选择发送接口的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

sysctl -p

安装nfs服务

yum -y install nfs-utils rpcbind httpd
systemctl start rpcbind
systemctl start httpd

192.168.188.12服务器中：
mount.nfs 192.168.188.12:/opt/kgc /var/www/html

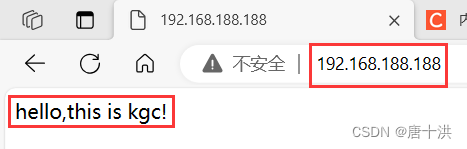

echo 'hello,this is kgc!' > /var/www/html/index.html

192.168.188.13服务器中：
mount.nfs 192.168.188.14:/opt/dzd /var/www/html

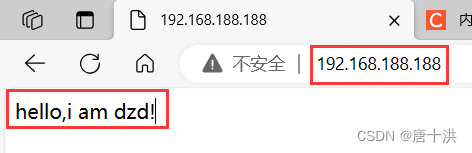

echo 'hello,i am dzd!' > /var/www/html/index.html
